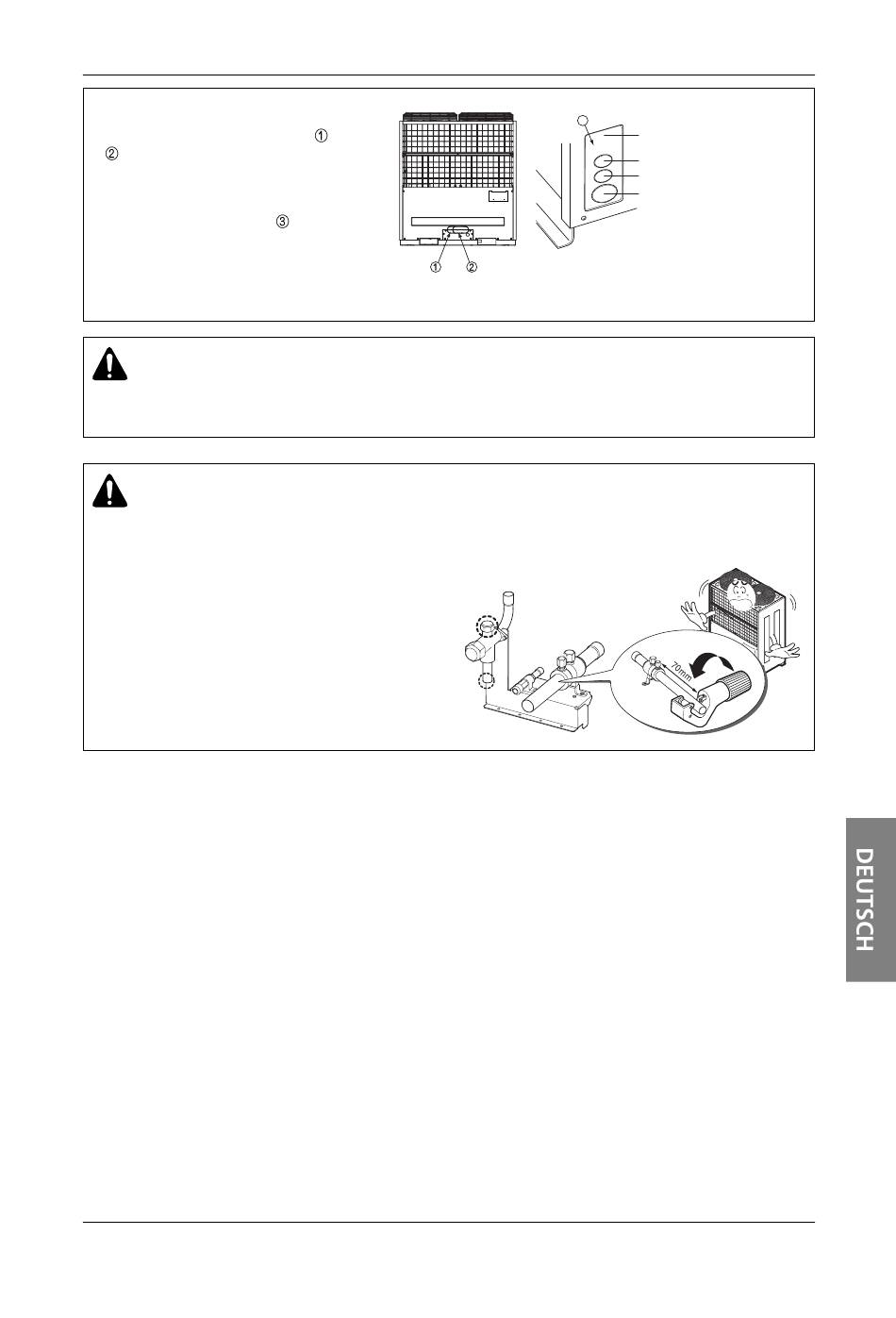

Entfernen Sie bei Anschluss der Rohre an der
Vorderseite des Außengerätes Teil
.
Entfernen Sie bei Anschluss der Rohre an der
Seite des Außengerätes Teil
"Rohrführung").
ACHTUNG
Verschließen Sie die Rohröffnung in der Frontblende und an der Seitenblende nach Installation des
Rohrs (durch Eindringen von Tieren wie Ratten können die Kabel beschädigt werden).
VORSICHT
Beim Anschluss von zwei bis drei Außengeräte über das allgemeine Hoch-/Niederdruckrohr, entfernen Sie
bitte die werkseitig montierte Gummikappe, wie in der Abbildung gezeigt.
Bei der Installation nur eines Außengerätes entfernen Sie bitte die
werkseitig montierte Gummikappe und löten
Sie die mit der Montageanleitung des
Außengerätes enthaltene Kupferkappe an.
Falls die werkseitig montierte Gummikappe
nicht ausgetauscht wird, besteht die
Gefahr von Kältemittellecks.
und Teil
(die gesamte
(Vorderseite)
Schutzkappe des
Wartungsanschlusses
Verbindungsrohr
Außengerät (bei
Einsatz von mehr als
zwei Geräten)
Montage der Kältemittelrohre
3
Rohrführung
Öffnung für Übertragungsleitung
Öffnung für Netzkabel
Öffnung für Rohre
(Seite)
Schneiden Sie das Rohr mit
einem Schneidwerkzeug auf die
geeignete Länge zu. (Die Länge
muss mindestens 70 mm
betragen)
Flüssigkeitsventil
Cap
Gas valve
Gas valve
Gasventil
