Planung und Auslegung
2.4.3 Heizleistungskurven
Die folgenden Kennlinien zeigen exemplarisch die Au-
ßeneinheiten in Kombination mit den Inneneinheiten
WLW1x6i-12 E. Die Kombination mit den anderen Innen-
einheiten ist nahezu deckungsgleich.
Heizleistungskurven der Wärmepumpen WLW1x6i AR (35 °C Vorlauftemperatur)
Q [kW]
16,0
14,0
12,0
10,0
8,0
6,0
4,0
2,0
0,0
-20 -15

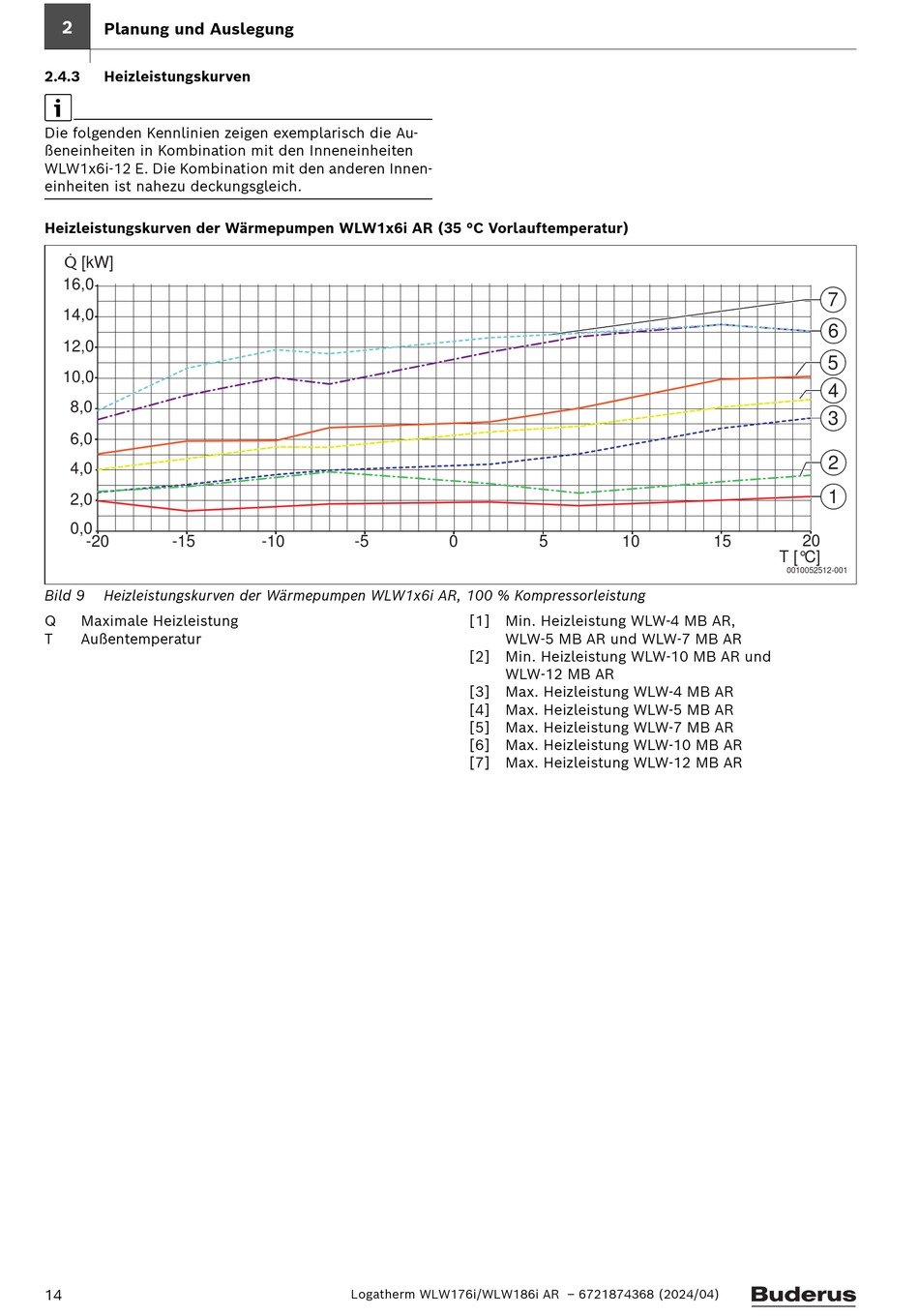

Bild 9 Heizleistungskurven der Wärmepumpen WLW1x6i AR, 100 % Kompressorleistung
Q Maximale Heizleistung
T Außentemperatur
14
-10 -5
Logatherm WLW176i/WLW186i AR – 6721874368 (2024/04)
0 5 10
[1] Min. Heizleistung WLW-4 MB AR,
WLW-5 MB AR und WLW-7 MB AR
[2] Min. Heizleistung WLW-10 MB AR und
WLW-12 MB AR
[3] Max. Heizleistung WLW-4 MB AR
[4] Max. Heizleistung WLW-5 MB AR
[5] Max. Heizleistung WLW-7 MB AR
[6] Max. Heizleistung WLW-10 MB AR
[7] Max. Heizleistung WLW-12 MB AR
7
6
5
4
3
2
1
20
15
T [°C]
0010052512-001
