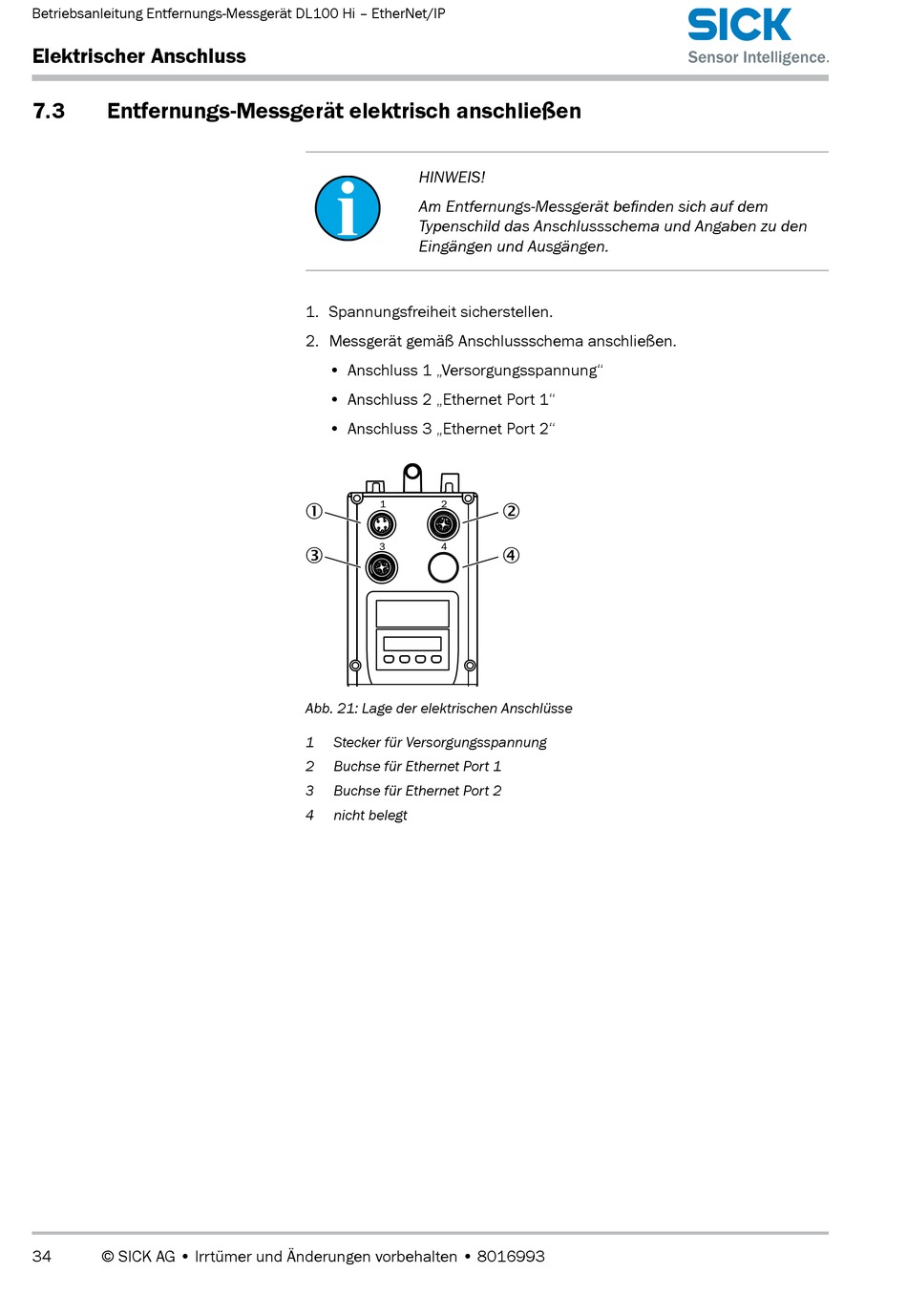

Betriebsanleitung Entfernungs-Messgerät DL100 Hi – EtherNet/IP
Elektrischer Anschluss
7.3
Entfernungs-Messgerät elektrisch anschließen
34
© SICK AG • Irrtümer und Änderungen vorbehalten • 8016993
HINWEIS!
Am Entfernungs-Messgerät befinden sich auf dem
Typenschild das Anschlussschema und Angaben zu den
Eingängen und Ausgängen.
1. Spannungsfreiheit sicherstellen.
2. Messgerät gemäß Anschlussschema anschließen.
• Anschluss 1 „Versorgungsspannung"
• Anschluss 2 „Ethernet Port 1"
• Anschluss 3 „Ethernet Port 2"
1
2
1
3
4
3
Abb. 21: Lage der elektrischen Anschlüsse
1
Stecker für Versorgungsspannung
2
Buchse für Ethernet Port 1
3
Buchse für Ethernet Port 2
4
nicht belegt
2
4
