Betriebsanleitung Entfernungs-Messgerät DL100 Hi – EtherNet/IP
Montage
6.4
Mehrere Entfernungs-Messgeräte anordnen
Mehrere Entfernungs-Messgeräte
Formel
Beispiel
Lichtstrahlen in gleicher Richtung
24
© SICK AG • Irrtümer und Änderungen vorbehalten • 8016993
Möchten Sie mehrere Entfernungs-Messgeräte montieren, müssen Sie bei
der Montage der Entfernungs-Messgeräte einen Mindestabstand zuei-
nander berücksichtigen. Der Mindestabstand steigt mit der maximalen
Reichweite des Entfernungs-Messgerätes.
a ≥ 100 mm + 0,01 x s
max
• Entfernungs-Messgerät: DL100–21xxxx01
• Messbereich: 0,15 ... 100 m
• Maximaler Messabstand: 60 m
• s
= 60 m
max
Berechnung
a ≥ 100 mm + 0,01 x 60000 mm → 100 mm + 600 mm → 700 mm
Ergebnis
a ≥ 700 mm
1
1

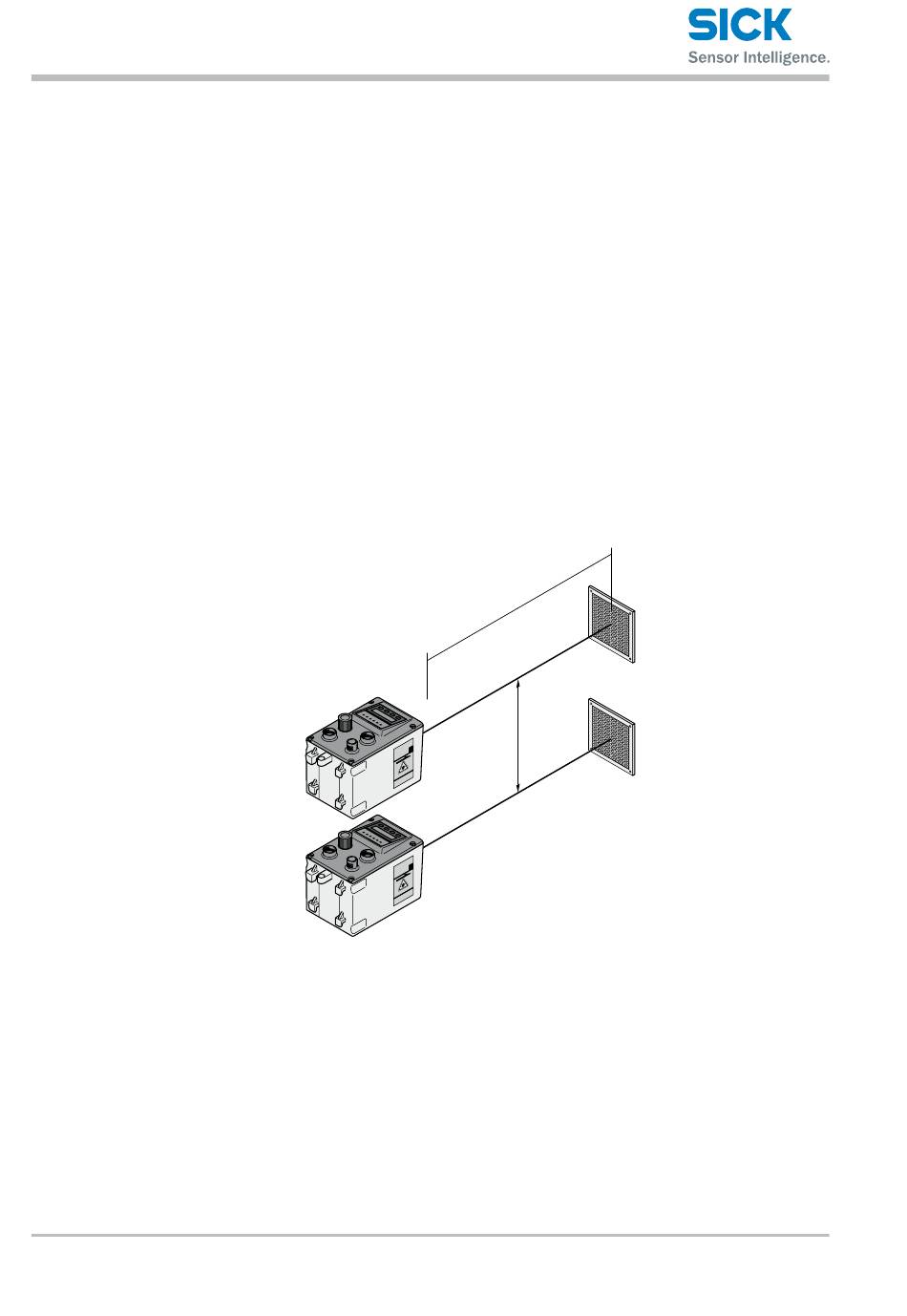

Abb. 9: Anordnung von zwei Entfernungs-Messgeräten mit Lichtstrahlen
in gleicher Lichtrichtung
1
Entfernungs-Messgerät DL100 Hi
2
Reflektor
a
Mindestabstand
s
maximale Reichweite
max
[mm]
x .
m a
s
2
a
2
