Anzeige- und Bedienelemente
LEDs
© SICK AG • Irrtümer und Änderungen vorbehalten • 8016993
Betriebsanleitung Entfernungs-Messgerät DL100 Hi – EtherNet/IP
Eth
Eth PROFINET
Set
Esc

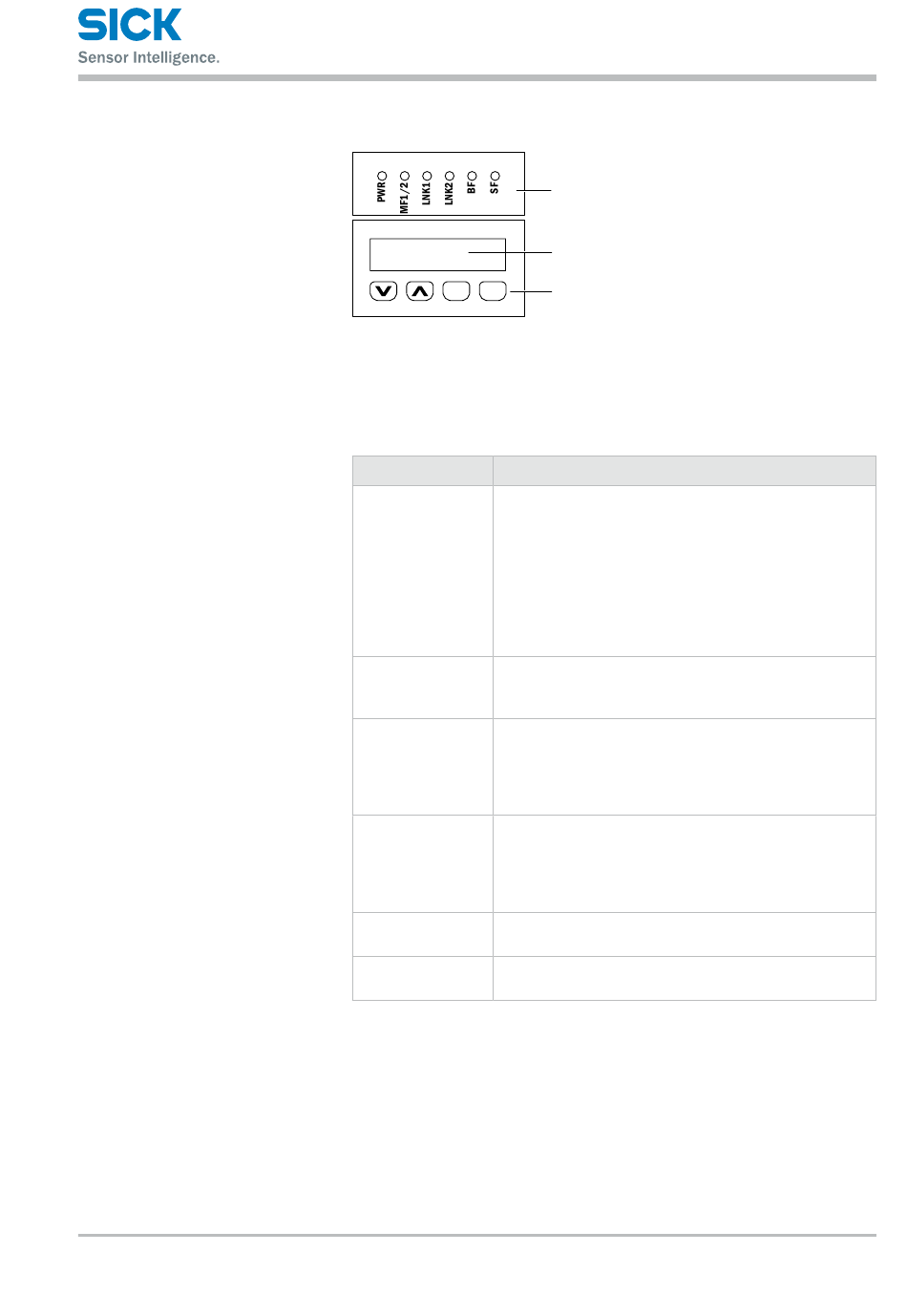

Abb. 5: Anzeige- und Bedienelemente
1
LEDs
2
Display
3
Tasten
LED
Beschreibung
PWR
Anzeige Betriebsstatus
• LED aus: Kein Betrieb
• LED grün: Störungsfreier Betrieb
• LED orange blinkend: Warnung (siehe Warnstatus, Menü
obere Ebene)
• LED rot blinkend: Störung (siehe Fehlerstatus, Menü auf
der obersten Ebene)
→ Störungsbehebung, siehe Seite 88, Kapitel 12.
MF1/2
Der Status für Multifunktionseingang/-ausgang MF1 und
Multifunktionsausgang MF2 wird über eine LED darge-
stellt. → Siehe Seite 18, Tabelle 2.
LNK1
Ethernet
• LED aus: Kein Ethernet vorhanden
• LED grün: Ethernet vorhanden
• LED orange blinkend: Datenübertragung
LNK2
Ethernet
• LED aus: Kein Ethernet vorhanden
• LED grün: Ethernet vorhanden
• LED orange blinkend: Datenübertragung
BF
Schnittstelle PROFINET IO
→ Siehe folgende Tabelle „LEDs BF und SF".
SF
Busstatus
→ Siehe folgende Tabelle „LEDs BF und SF".
Tabelle 1: LEDs
