4.2 Montage sur le mur avec la tablette angulaire
Fig. 6
REMARQUE
Dommage de l'appareil
Si le support du système de support ou la tablette angulaire ne sont pas solidement
attachés, ils risquent de se desserrer et de tomber.
► Toujours monter le support du système de transport avec les 4 vis fournies.
► Les opérations d'entretien doivent être effectuées par un personnel qualifié uniquement.
transport ou la tablette angulaire doivent être montés. Pour plus d'informations, voir le
chapitre "Caractéristiques techniques".
1. S'assurer que la surface est suffisamment résistante.
2. Percer les 4 trous de fixation conformément au dessin coté pour le montage avec la
3. Visser la tablette angulaire à la paroi avec 4 vis M6.
4. Fixer la plaque de base à la tablette angulaire avec les 4 vis M6, les 8 rondelles et les
5. Insérer la barre de liaison dans la fente sur le levier d'ouverture et la faire coulisser sur
6. Placer le couvercle sur la plaque de base et le visser avec les 4 vis M5 fournies.
7. Option : Connecter une source d'alimentation externe au connecteur d'alimentation DC.
|
Notice d'utilisation Support de système de transport pour Oxylog VE300

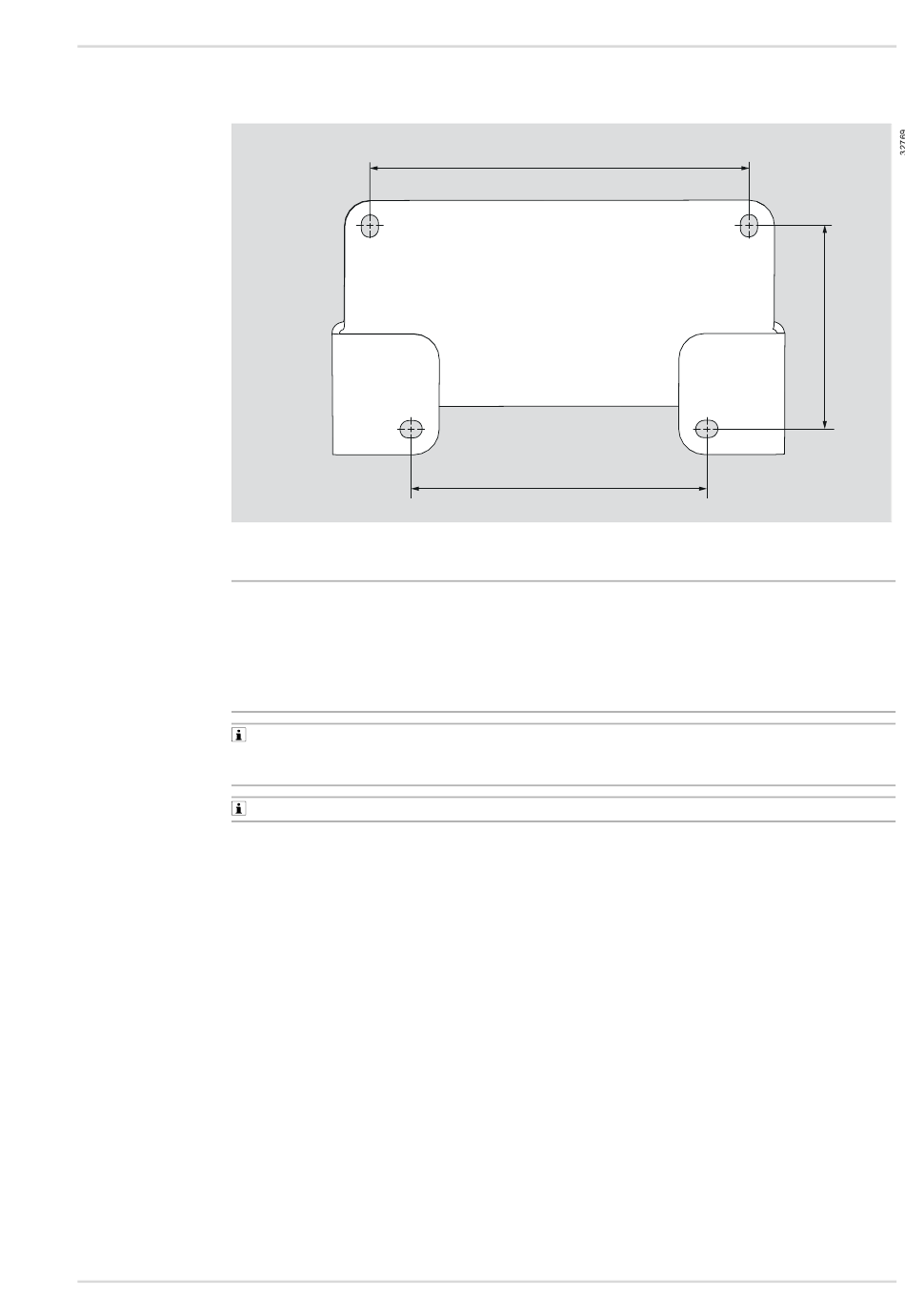

Dessin coté pour le montage mural avec la tablette angulaire (mesures en mm)
Avant le montage, vérifier la solidité de la surface sur laquelle le support du système de
Monter la tablette angulaire uniquement horizontalement sur le mur.
tablette angulaire.
4 écrous fournis.
toute la longueur vers la gauche.
150
117
|
Assemblage Français
80
33
