4.2 Montering på vegg med den vinklede platen
Fig. 6
MERKNAD
Skade på utstyret
Hvis bæresystemholderen eller den vinklede platen ikke festes godt nok, kan de løsne og
falle ned.
► Monter alltid bæresystemholderen og den vinklede platen med de 4 medfølgende
► Monteringen skal kun utføres av kvalifisert personell.
platen skal monteres på, for å verifisere at den er tilstrekkelig solid. Se i kapittelet "Tekniske
data" for mer informasjon.
1. Kontroller at overflaten er solid nok.
2. Bor 4 festehull ifølge målene på tegningen for montering av den vinklede platen.
3. Skru den vinklede platen fast på veggen med 4 stk. M6-skruer.
4. Fest grunnplaten til den vinklede platen med 4 stk. M6-skruer, 8 skiver og de 4 mutterne
5. Sett trekkstangen inn i åpningen på frigjøringsspaken og skyv den helt til venstre.
6. Sett lokket på grunnplaten og skru det fast med de 4 medfølgende M5-skruene.
7. Alternativ: Koble en ekstern strømforsyning til likestrømforsyningens kontakt.
|
Bruksanvisning Bæresystemholder for Oxylog VE300

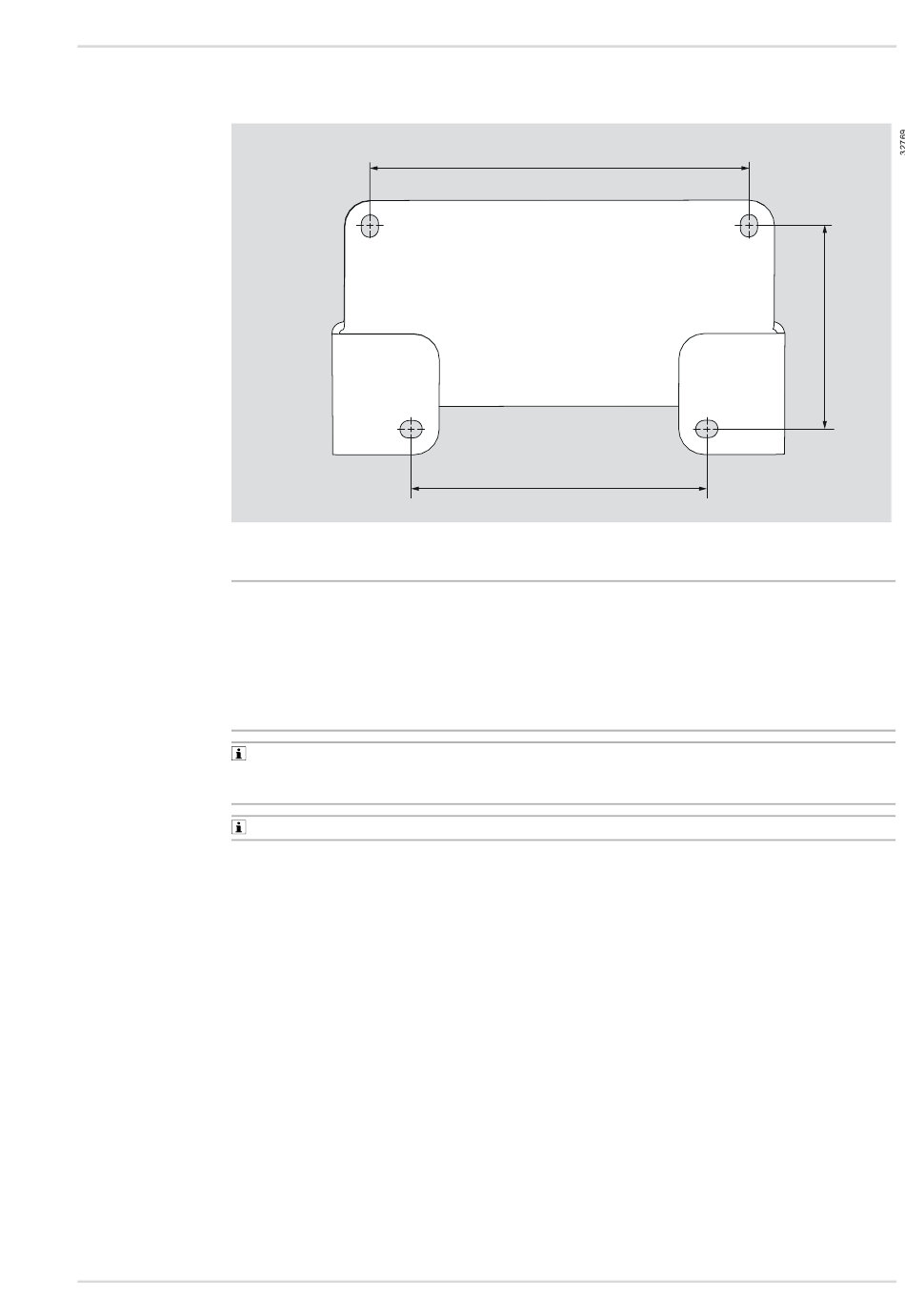

Målsatt tegning for veggmontering med vinklet plate (mål i mm)
skruene.
Før montering skal du sjekke overflaten som bæresystemholderen eller den vinklede
Den vinklede platen skal kun monteres horisontalt på veggen.
som følger med.
150
117
|
Montering Norsk
80
