7. Einstellmodus
7.5.4 Scenergix
Wie Scenergix einschalten ?
1. Wählen Sie Scenergix mit ↑ oder ↓. (Menü 7-46)
2. Bestätigen Sie die Auswahl mit ENTER.
3. Wählen Sie Status mit ↑ oder ↓. (Menü 7-47)
4. Schalten Sie mit ENTER zwischen ON und OFF um.
ON Scenergix ist aktiv
OFF Scenergix ist nicht aktiv
RANDOM ACCESS
ADJUSTMENT MODE
FILE SERVICE
PICTURE TUNING
GEOMETRY
SCENERGIX
PIP
Select with ↑ or ↓
then <ENTER>
<EXIT> to return
0HQí
7.5.5 ScenergiX Überlappungsbereich (horizontal)

Definitionen

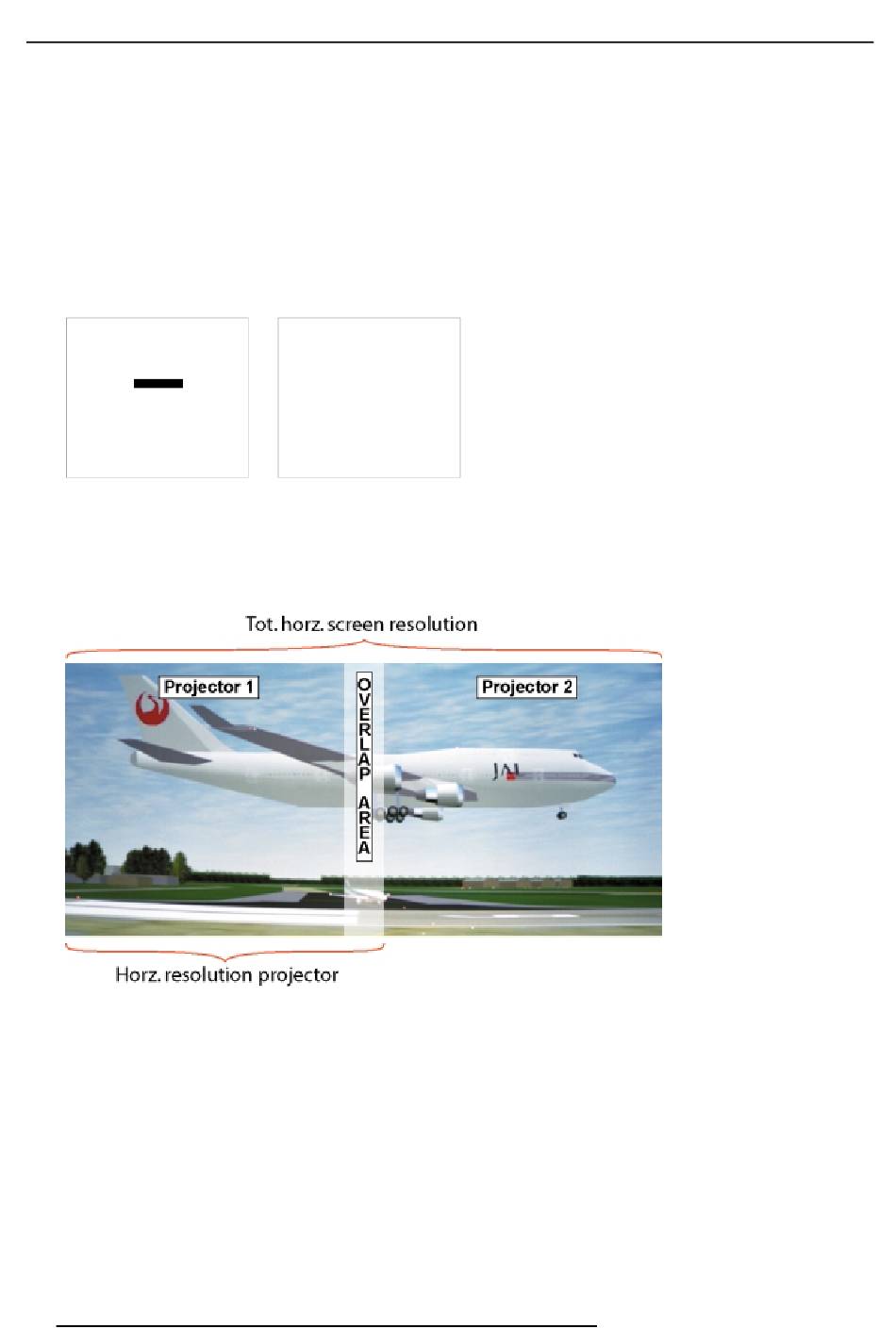

Abbildung 7-10
Scenergix-Einstellung
Overlap : Anzahl Pixel, die einander überlappen
Horizontale Auflösung von einem Projektor 1024 für die Graphics-Baureihe, 1280 für die Reality-Baureihe
Gesamte horizontale Schirmauflösung [(horizontale Auflösung von einem Projektor) x 2] minus Überlappung.
Horizontale Auflösung Quelle Anzahl der sichtbaren Pixel der Quelle

Einstellen der sichtbaren Pixel (Pact) des ersten Projektors

1. Gehen Sie zum Menü File –> Edit des ersten Projektors.
2. Geben Sie den Wert für horizontal → active (= Pact) wie folgt ein:
Pact = [(Horz. Auflösung des ersten Projektors)/(Total horz. Schirmauflösung)] x (horz. Auflösung Quelle)
3. Horizontal → start (= Pstart) bleibt unverändert.
64
SCENERGIX
STATUS [ON]
- size -
TOP
BOTTOM
LEFT
RIGHT
- black level -
LEVEL
Select with ↑ or ↓
then <ENTER>
<EXIT> to return
0HQí
