Über Kabel am XLR-Anschluss
1. Stecken Sie den Klinkenstecker in die Buchse an der Fernsteuerung...
2. ...und den XLR-Stecker in die mit "Hardwired CTRL2" bezeichnete Buchse auf der Vorderseite des Projektors. (Abbildung 5-7)
Two way
Hardwired
hardwired
remote
remote
CTRL 2
CTRL 3
On
R G
On
High Bandwidth 5 CABLE INPUT
R G
On
High Bandwidth 5 CABLE INPUT

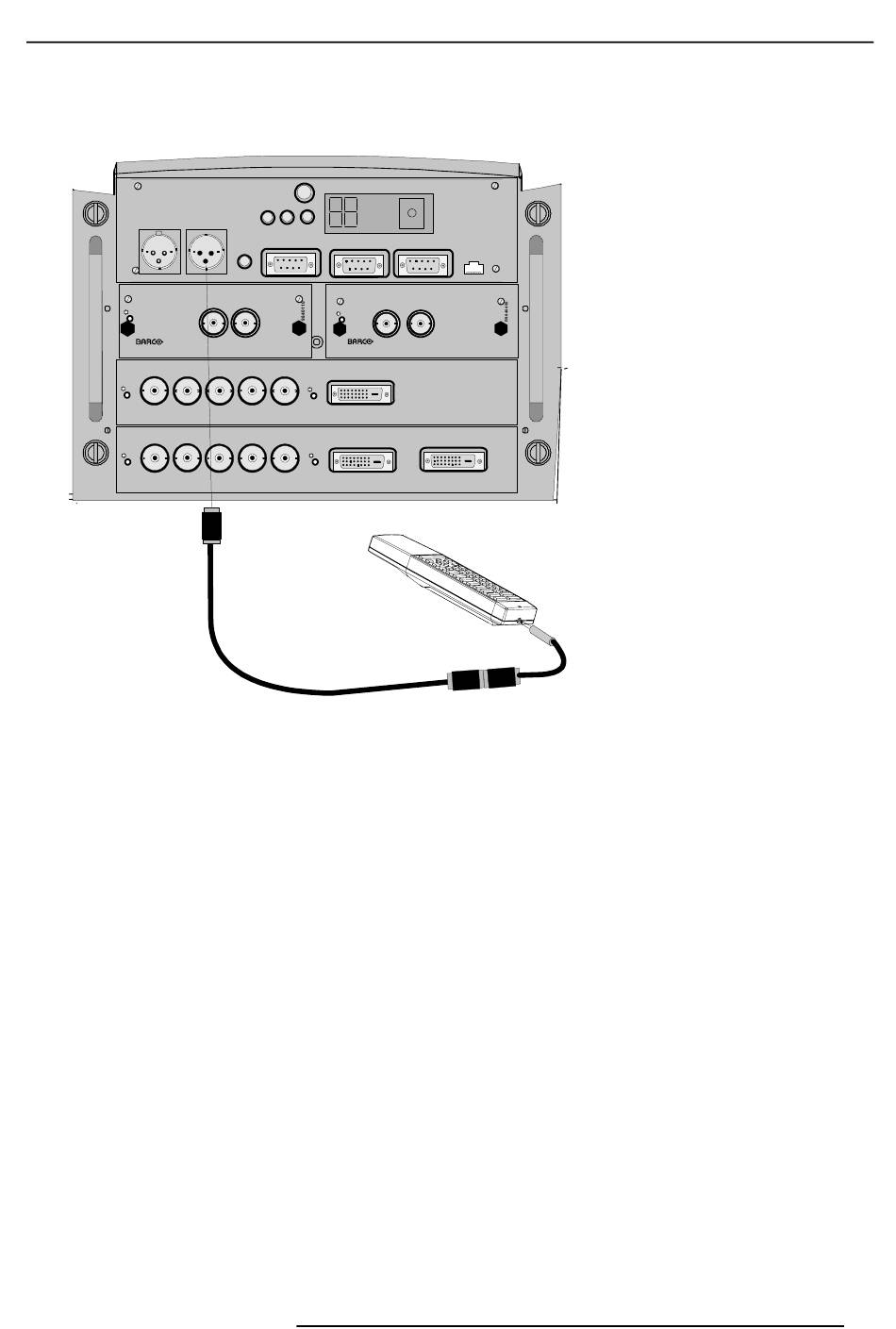

Abbildung 5-7

Direkt auf die IR-Sensoren gerichtet

Vergewissern Sie sich beim drahtlosen Einsatz der Fernsteuerung, dass Sie nicht weiter als 30m vom Projektor entfernt sind. Sollte
kein direkter Sichtkontakt zwischen Fernsteuerung und IR-Sensor bestehen oder starkes Licht auf den IR-Sensor des Projektors
fallen, kann die einwandfreie Funktion des Projektors beeinträchtigt werden.
