Staubfilter An Der Unterseite - Barco R5976563D Betriebsanleitung

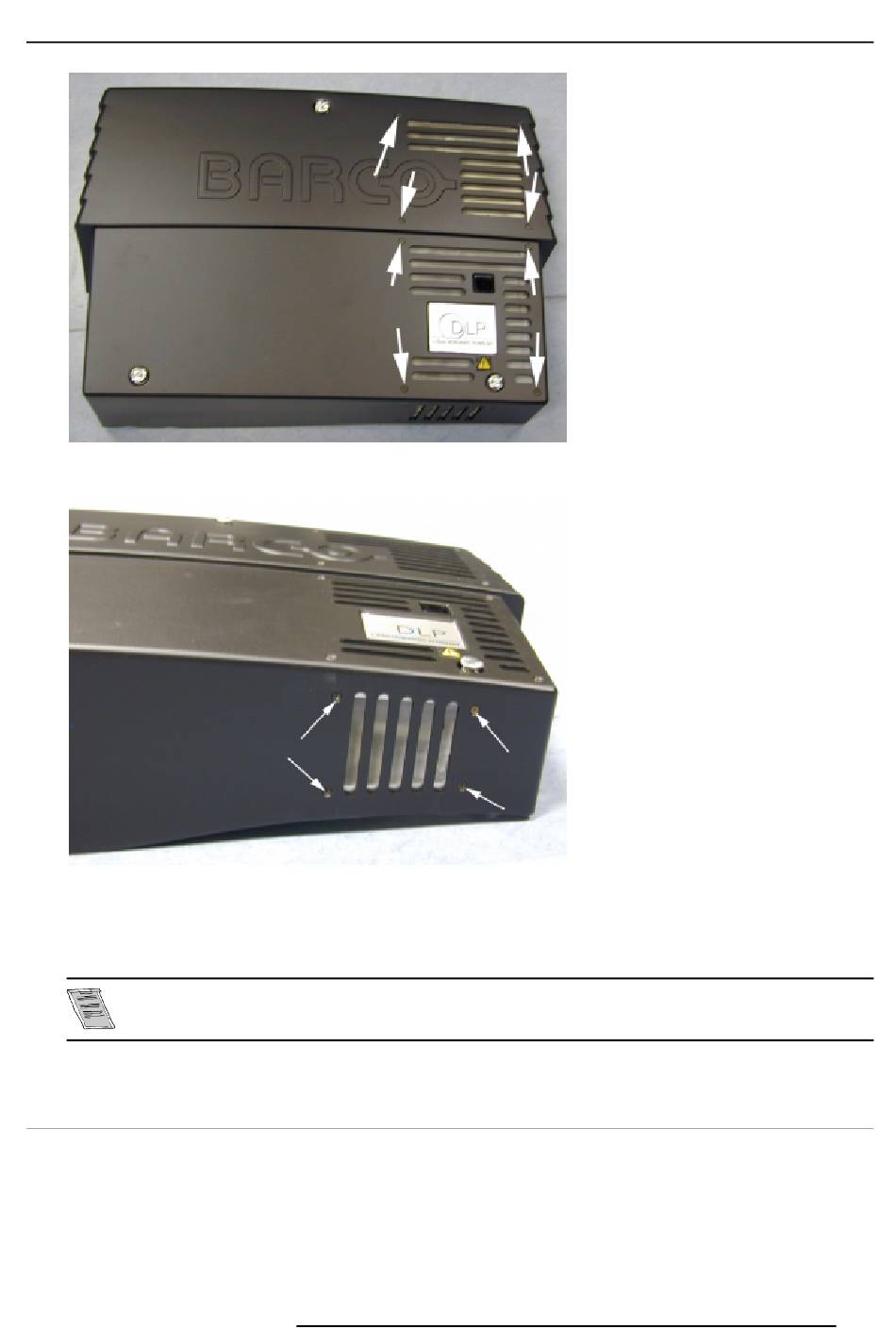

Abbildung A-7
Ausbau der Staubfilter
Abbildung A-8
Ausbau der Staubfilter
Wie reinigen ?
1. Den Staubfilter mit einem trockenen Tuch reinigen oder mit Druckluft ausblasen.
Bauen Sie die Staubfilter wieder ein und bringen Sie das Gehäuserückteil wieder an.
A.3 Staubfilter an der Unterseite
Erforderliches Werkzeug
Kein Werkzeug.
Wie entfernen ?
1. Solange an beiden Lippen des Staubfilters auf der Vorderseite des Projektors ziehen, bis der Filter völlig entfernt ist. (Abbil-
dung A-9)
R5976563D BARCOR10 SLM 19022003
A. Reinigung der Staubfilter
109
