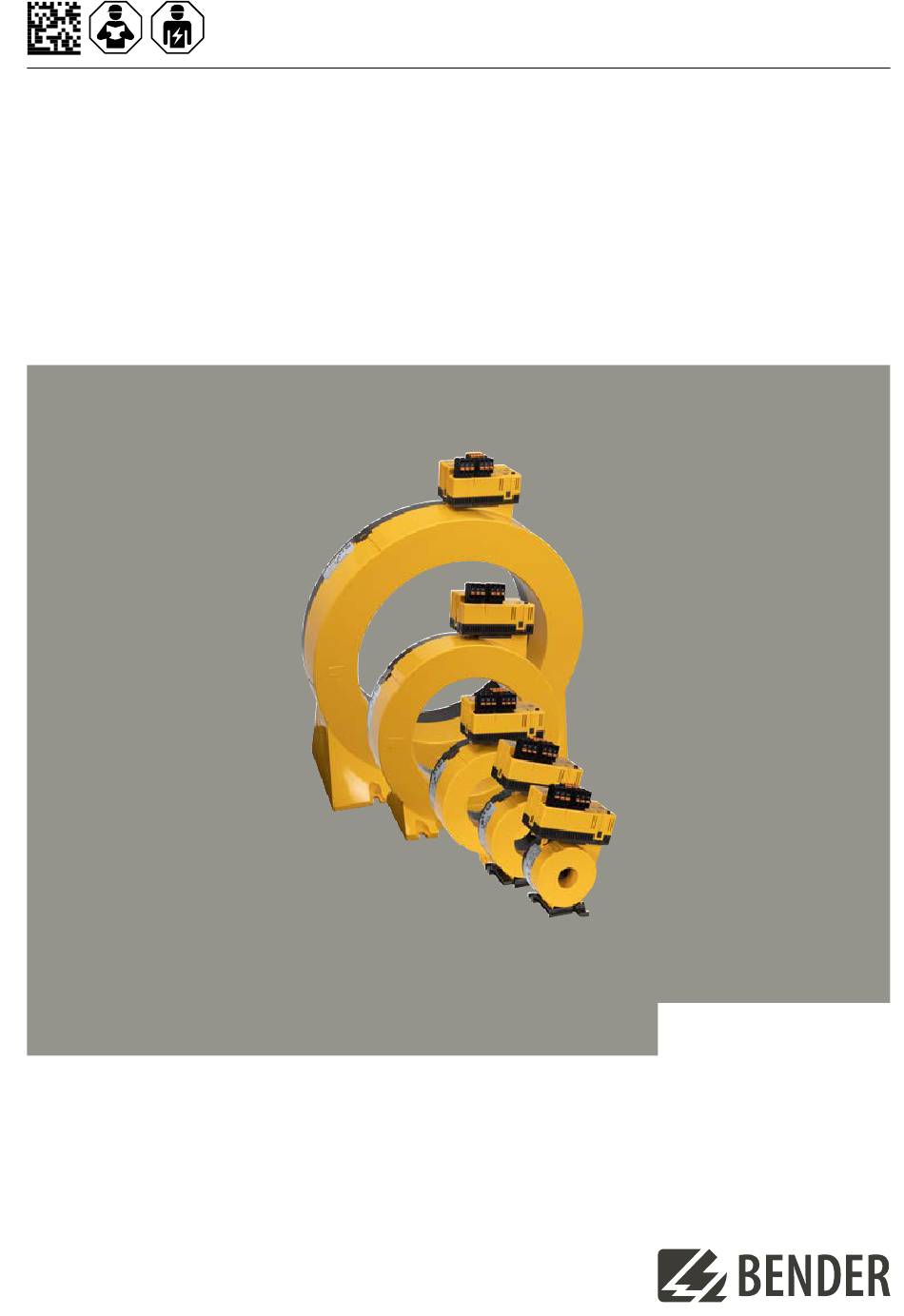

- Seite 1 Kurzanleitung DE RCMB300-Serie Allstromsensitives Differenzstrom-Überwachungsmodul RCMB300-Serie_D00372_02_Q_XXDE/12.2023...
-
Seite 2: Rcmb300-Serie - Allstromsensitives Differenzstrom-Überwachungsmodul
Das Handbuch finden Sie auf unserer Homepage zum Download. Stellen Sie sicher, dass das Personal das Handbuch und die Sicherheitshinweise gelesen und verstanden hat. https://www.bender.de/service-support/downloadbereich/ Dieses Dokument enthält nur einen Auszug der wichtigsten tabellarischen Daten. Die gesamten tabellarischen Daten sind dem Handbuch zu entnehmen. -
Seite 3: Maße Befestigungen
RCMB300-Serie Maße Befestigungen CTBC20(P) 31,4 2 x ø 5,5 CTBC35(P) 49,8 2 x ø 5,5 CTBC60(P) 2 x ø 6,5 CTBC120(P) 4 x ø 6,5 CTBC210(P) 4 x ø 5,5 CTBC20(P)/CTBC35(P) CTBC60(P) CTBC120(P)/CTBC210(P) Zusammenbau Die Zusammenstellung eines vollwertigen Differenzstrom-Überwachungsmoduls besteht jeweils aus der Auswerteelektronik RCMB30…... -
Seite 4: Anschluss
RCMB300-Serie Anschluss Für UL-Anwendungen: Nur 65/75-°C-Kupferleitungen verwenden! Die Verwendung eines Überspannungsableiters F 6 A DC 24 V Typ 2 (SPD) ist aufgrund möglicher 24 V Stoßspannungen und zur Erfüllung normativer RCMB301-CTBC... Anforderungen vorgeschrieben. Der Überspannungsableiter ist dem Netzteil auf 22 24 der Versorgungsseite vorzuschalten. -
Seite 5: Moduswechsel
RCMB300-Serie Blinkmodi LED langsam Fehler mittelschnell Moduswechsel schnell Bereitschaft Adresswechsel blitzend Adresseinstellmodus einmal Bestätigung Vorgehensweise Adressänderung Phase Aktion Das Elektronikmodul mit Spannung versorgen blinkt langsam rot (A, Fehler: kein Messstromwandler) blinkt langsam rot (A, Fehler) „T“... -
Seite 6: Systemzustände Led Und Ausgangsrelais
RCMB300-Serie Systemzustände LED und Ausgangsrelais Die LED zeigt durch Farbe und Leuchten/Blinken den Systemzustand an. Die Wechsler der Relaisausgänge K1 und K2 haben für jeden Systemzustand definierte Schaltstellungen. GRÜN Systemzustand Bemerkungen Relais K1 Relais K2 Alarm Gerät ist spannungslos, keine Überwachung, keine Gerät ausgeschaltet abgefallen abgefallen... -
Seite 7: Technische Daten
RCMB300-Serie Installationshinweise Messstromwandler Keine abgeschirmten Leitungen durch den Messstromwandler führen. ! Geräteschaden durch hohe orsicht Induktionsströme! Durch die verwendete all- stromsensitive Messtechnik können hohe Ströme in die Leiterschleife induziert werden. Schutzleiter P1 (K): YE P2 (L): GY und niederohmige Leiterschleifen nicht durch den Messstromwandler führen! Ein vorhandener Schutz leiter darf nie durch den Wandler geführt werden. -
Seite 8: Eu-Konformitätserklärung
CTBC210 B98120008 EU-Konformitätserklärung 210 mm CTBC210P B98120021 Bender GmbH & Co. KG erklärt, dass das unter die Funkrichtlinie fallende Gerät der Richtlinie 2014/53/ Systemkomponenten EU entspricht. Der vollständige Text der EU-Konformi- tätserklärung ist unter der folgenden Internetadresse max. ange schlossene Art.-Nr.
