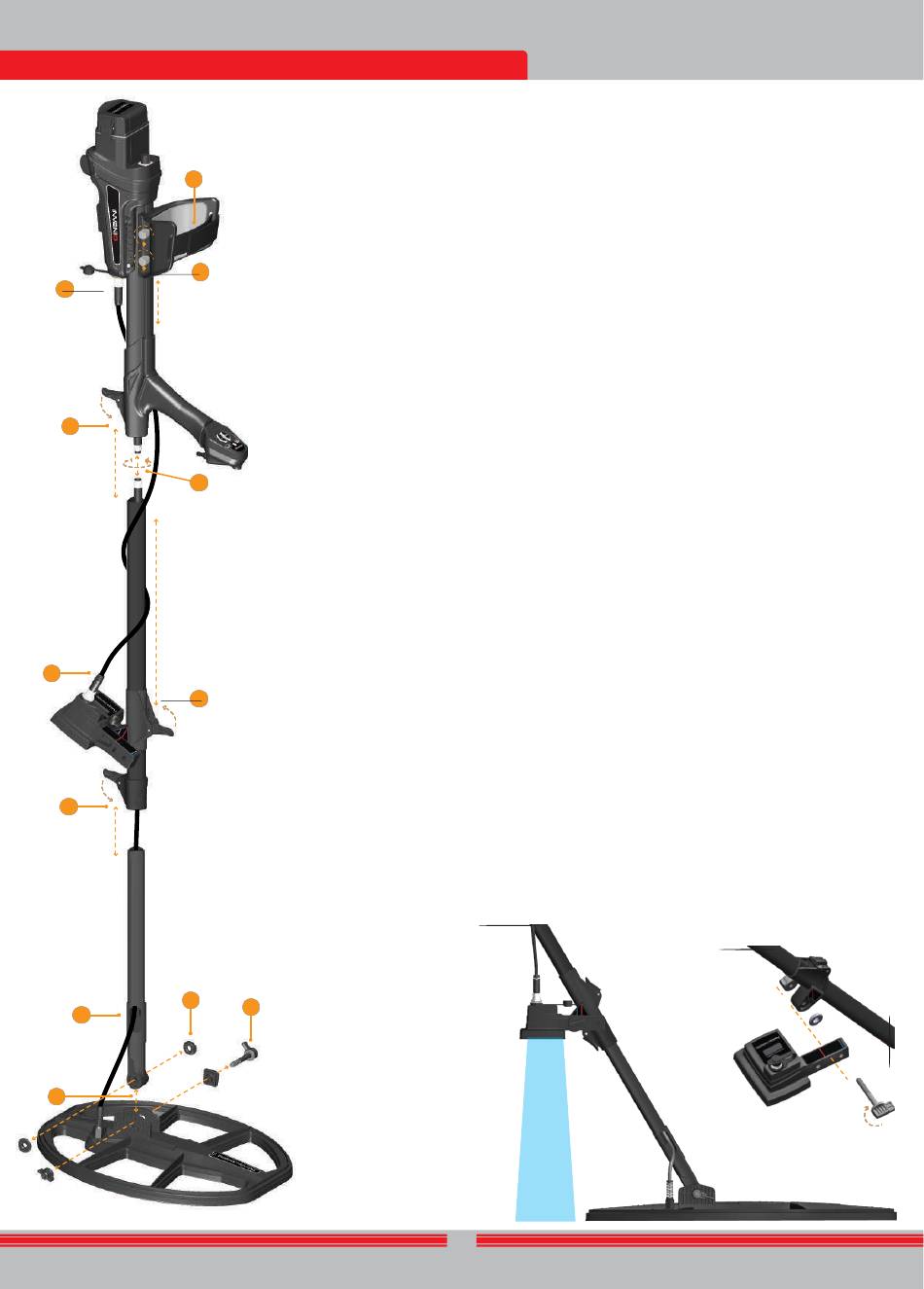

MONTAGE
12
11
10
8
7
9
6
4
1
5
2
(1)Setzen Sie die Unterlegscheiben in das untere Gestängenjoch ein.
(2)Führen Sie das untere Gestängenjoch zwischen die Befestigungslaschen der Suchspule ein.
(3)
Befestigen Sie die Suchspule mit dem Hebel, der Flügelmutter und der
Unterlegscheibe an dem unteren Gestänge, ohne sie zu fest anzuziehen.
Setzen Sie das mittlere Gestänge vollständig in das untere Gestänge ein und drücken Sie sie, bis es den
(4)
Anschlag berührt. Dann mit der Hebelverriegelung sichern. Wenn das untere Gestänge nicht vollständig
eingeführt ist, kommt der Stecker am Ende des Kabels im nächsten Schritt nicht aus der Oberseite des
Gestänges heraus.
(5)
Führen Sie das Suchspulenkabel wie in der Abbildung gezeigt durch das Gestänge.
(6)
Ziehen Sie an der Hebelverriegelung des IPTU-Sensors, befestigen Sie sie in der in
der Abbildung gezeigten Richtung an dem Gestänge und drücken Sie sie bis zur Verriegelung der Gestänge.
Drücken Sie dann die Verriegelung, um sie zu sichern.
(7)
Verbinden Sie die beiden Stecker des Systemboxkabels und des Spulenkabels unter Beachtung der Stifte
und ziehen Sie sie dann fest. Das Systemboxkabel ist eine einziehbare Spirale, die Sie ziehen können, falls
Sie die beiden Steckverbinder nicht einfach verbinden können.
(8)
Verbinden Sie das mittlere und das obere Gestänge. Ziehen Sie das überschüssige Kabel aus dem Loch
und drücken Sie die Hebelverriegelung auf dem oberen Gestänge, um es zu sichern. Um die
Gestängenlänge einzustellen, lösen Sie die Hebelverriegelung am mittleren Gestänge, stellen Sie die Länge
auf Ihre Höhe ein und drücken Sie die Verriegelung, um sie zu sichern.
(9)
Stecken Sie den Stecker des IPTU-Verbindungskabels in die Buchse am Sensor und sichern Sie ihn
durch Anziehen der Mutter. Während des Festziehens hören Sie Klicks. Das ist
das Sensoranschlusskabel auf die Welle, ohne sich zu stark zu dehnen. Stecken Sie dann den Stecker in
die Buchse an der Systembox und sichern Sie ihn durch Anziehen der Mutter.
(11)
Um die Armlehne einzustellen, lösen Sie die Schrauben. Schieben Sie die Armlehne zum Einstellen
nach oben und unten, befestigen Sie es an Ihrem Arm und sichern Sie es, indem Sie die Schrauben
festziehen.
(12)
Stellen Sie den Armlehnenriemen nach Ihren Wünschen ein.
Die Montage ist nun abgeschlossen. Sie können das Gerät verwenden nachdem Sie die IPTU-Sensor
Montage abgeschlossen haben (nächster Abschnitt).
IPTU-SENSOR-MONTAGE
Der Winkel des Sensors muss entsprechend der Art der Spule eingestellt werden. Dazu muss die blaue
oder rote Linie auf dem Aufkleber auf dem Sensor mit der blauen oder roten Linie an der
Hebelverriegelung des Sensors ausgerichtet sein. Das Rote Linie steht für INV28- und INV40-Suchspulen
und die blaue Zeile für die INV56-Suchspule. Eine falsche Einstellung des Sensorwinkels führt zu einer
ungenauen Nutzung des Sensors.
Details zur Verwendung
des IPTU-Sensors und zu den Dingen,
3
auf die Sie achten müssen werden
im Handbuch näher erläutert.
Bitte lesen Sie diese
Abschnitte sorgfältig durch!
2
Wickeln Sie
normal.(10)
