ERGEBNISBILDSCHIRM
Optionen und das Wort "Gespeichert" werden unten im Dashboard grün angezeigt.
HINWEIS : Sie können die im ARCHIV gespeicherten 3D-Diagramme öffnen und später auch alle oben
genannten Funktionen ausführen.
(4)
LÖSCHEN
Sobald der Ergebnisbildschirm gespeichert ist, wird "Löschen" anstelle von "Speichern" unter
3D-GRAFIKOPTIONEN angezeigt. Wenn Löschen ausgewählt ist, werden die Warnmeldung "Möchten
Sie die Daten wirklich löschen?" Sowie die Datensatznummer auf dem Bildschirm angezeigt. Wenn Sie
auf die Schaltfläche OK klicken, wird in einem Fenster ein Fortschrittsbalken angezeigt. Sobald der
Fortschrittsbalken voll ist, wird die Meldung "Daten wurden erfolgreich gelöscht!" Angezeigt. Nach dem
Löschen wird "Speichern" anstelle der Funktion "Löschen" erneut angezeigt.
ERGEBNISSE
Dies wird angezeigt, wenn Sie die 3D-GRAFIKOPTIONEN entfernen, indem Sie im
Ergebnisbildschirm auf die Schaltfläche EINSTELLUNGEN klicken. Das DASHBOARD zeigt Datum
und Uhrzeit, den Suchmodus, die Häufigkeit und den Typ der Suchspule an, die zum Zeitpunkt der
Datenerfassung verwendet wurden, sowie die Auflösung des Diagramms.
Wenn Sie die Taste EINSTELLUNGEN drücken, während das Dashboard angezeigt wird, wird die
3D-GRAFIKOPTION wieder auf dem Bildschirm angezeigt.
Wenn Sie möchten, können Sie das DASHBOARD vom Bildschirm entfernen, indem Sie die INFO-Taste
drücken und das Diagramm in einem größeren Bildschirm anzeigen.

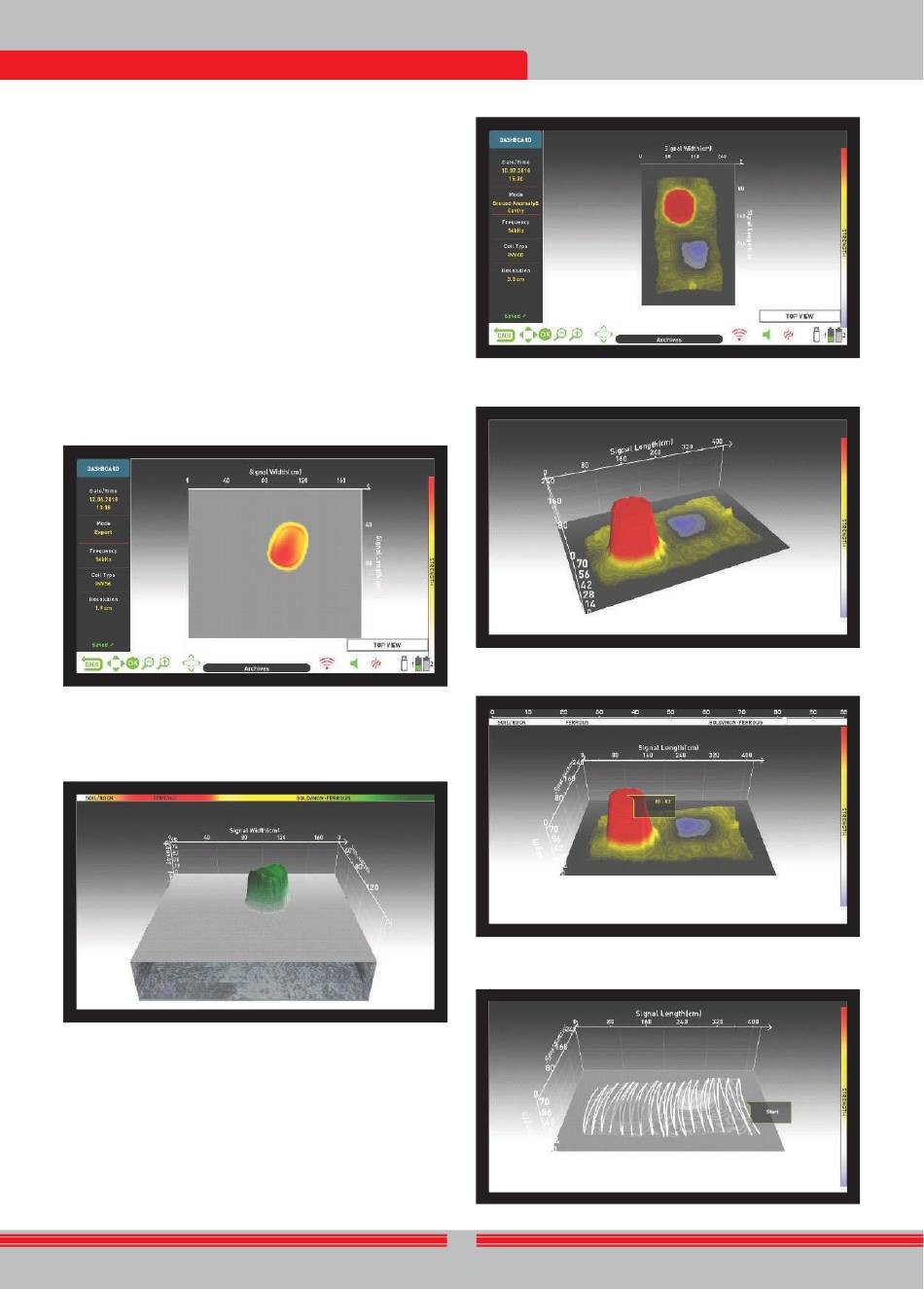

Auf der rechten Seite befindet sich ein Beispiel-Ergebnisbildschirm, der im Modus "Bodenanomalie und
Hohlraum" erhalten wurde:
Dies ist die erste Draufsicht:
Dies ist das 3D-Diagramm, das mit den Richtungstasten um 360 ° angezeigt werden kann:
Wenn Sie in der obigen Grafik auf die Schaltfläche OK klicken, wird die folgende Grafik mit der
Objekt-ID angezeigt:
Dies ist die Grafik, die den gescannten Bereich von Anfang bis Ende und alle Sweeps zeigt:
