Gerät einschalten und suchen
Bitte lesen Sie den folgenden Abschnitt sorgfältig durch, bevor Sie das Gerät in Betrieb
nehmen. Dies ist wichtig, um die beste Leistung Ihres Detektors zu erhalten.
DRAHTLOSER ANSCHLUSS UND PAARUNG
Die INVENIO-Systembox und der Schaft und der Griff kommunizieren drahtlos. Normalerweise
werden die Systembox und der Schaft und der Griff gepaart, bevor sie ab Werk versendet
werden. Daher werden sie beim ersten Start direkt verbunden.
Führen Sie die folgenden Pairing-Schritte aus, wenn keine Verbindung hergestellt wurde:
1. Stellen Sie sicher, dass die Systembox sowie die Gestänge und der Griff ausgeschaltet sind.
2. Drehen Sie den EIN / AUS-Schalter an der Gestänge in die Position EIN, während Sie
die SCAN-Taste am Griff drücken. Die LED am Griff beginnt rot zu blinken.
3. Schalten Sie die Systembox ein, während Sie die Zoom-Taste auf der Systembox
drücken - lassen Sie die Taste nicht los! Wenn das Pairing erfolgreich ist, blinkt die LED
zweimal grün und erlischt. Sie können jetzt den Knopf loslassen.
4. Sobald das Pairing abgeschlossen ist, werden die Systembox und die Gestänge und der Griff beim
Start automatisch verbunden.
HINWEIS : Während des Pairings können Sie das Geräusch des Relaisstromkreises in der Gestänge hören.
das ist normal.
Sie können den Status der drahtlosen Verbindung über das WLAN-Symbol in der
INFO-Leiste am unteren Bildschirmrand verfolgen. Wenn das Symbol grün ist, besteht eine
Verbindung. Wenn das Symbol rot ist, besteht keine Verbindung.
Wenn der Wireless Shaft Channel in den OPTIONEN ausgeschaltet ist, wird die Verbindung
unterbrochen, die LED am Griff beginnt rot zu blinken und das WiFi-Symbol in der
INFO-Leiste wird ebenfalls rot.
Wenn die Verbindung aus irgendeinem Grund unterbrochen wird, beginnt die LED am Griff
ebenfalls rot zu blinken. Wenn die Verbindung wiederhergestellt ist, blinkt die LED zweimal grün.
SUCHEN
Alle Modi des INVENIO mit Ausnahme von Ground Anomaly & Cavity arbeiten in zwei
verschiedenen Erkennungsbildschirmen - einer mit und einer ohne IPTU-Sensor. Der
Bodenanomalie- und Hohlraummodus funktioniert auf dem Erkennungsbildschirm nur mit
dem Sensor. Die Auswahl des Erkennungsbildschirms hat keinen direkten Einfluss auf den
Betrieb der Modi. Der Hauptunterschied zwischen den beiden Bildschirmen ist folgender:
Bei der Suche im Erkennungsbildschirm ohne IPTU-Sensor erkennt das Gerät Objekte
und zeigt nur deren IDs an. Während der Suche auf dem Erkennungsbildschirm mit dem
IPTU-Sensor liefert das Gerät neben den IDs auch die sofortige Tiefe, Form und
3D-Diagramme der erkannten Objekte.
SUCHEN IM ERKENNUNGSBILDSCHIRM MIT IPTU-SENSOR
A. SENSORKALIBRIERUNG
1. Stellen Sie zuerst die Gestängenlänge und den Spulenbewegung auf die Suchposition ein. Legen Sie
dann die Suchspule auf eine ebene Fläche, stellen Sie den Suchspulenbewegung so ein, dass er parallel
zum Boden verläuft, und lehnen Sie ihn gegen ein festes Objekt wie einen Baum, einen Stein oder eine
Wand. Wenn es keinen Platz zum Anlehnen gibt, halten Sie es mit Ihrer Hand stabil.
2. Schalten Sie sowohl die Systembox als auch die Gestänge und den Griff ein.
3. Drücken Sie die SETTINGS-Taste und wählen Sie '' Calibrate the sensor ''.
4. Drücken Sie die OK-Taste und warten Sie, bis der Kalibrierungsvorgang abgeschlossen ist
abgeschlossen. Sobald der Fortschrittsbalken voll ist, ist die Kalibrierung abgeschlossen und das
Gerät kehrt automatisch zum Erkennungsbildschirm des ausgewählten Modus zurück.
HINWEIS : Wenn Sie über den Erkennungsbildschirm ohne IPTU-Sensor suchen, müssen Sie den
Kalibrierungsvorgang nicht durchführen.
B. BODENAUSGLEICH
Insbesondere wenn Sie einen der Nichtbewegungsmodi verwenden, müssen Sie den Detektor vor
Beginn der Suche auf dem Boden ausgleichen. Der Bodenausgleich spielt eine große Rolle bei der
Minimierung der falschen Signale und der ErObjektung von Objektformen. Alle Details zur
Bodenausgleich werden in den entsprechenden Abschnitten des Handbuchs erläutert.
C. SUCHEN
Um mit dem IPTU-Sensor genaue Daten auf dem Erkennungsbildschirm zu erhalten, stellen Sie zunächst
sicher, dass der IPTU-Sensor ordnungsgemäß kalibriert ist.
Bei der Suche in diesem Bildschirm ist die Höhe der Spule über dem Boden entscheidend,
damit der Sensor genaue Daten erhält. Achten Sie deshalb auf die Höhenanzeige auf dem
Bildschirm. Die ideale Suchhöhe wird mit grün auf der Anzeige angezeigt. Achten Sie darauf,
dass die Suchspule im grünen Bereich bleibt, um beim Suchen und Scannen die besten
Ergebnisse zu erObjekten.

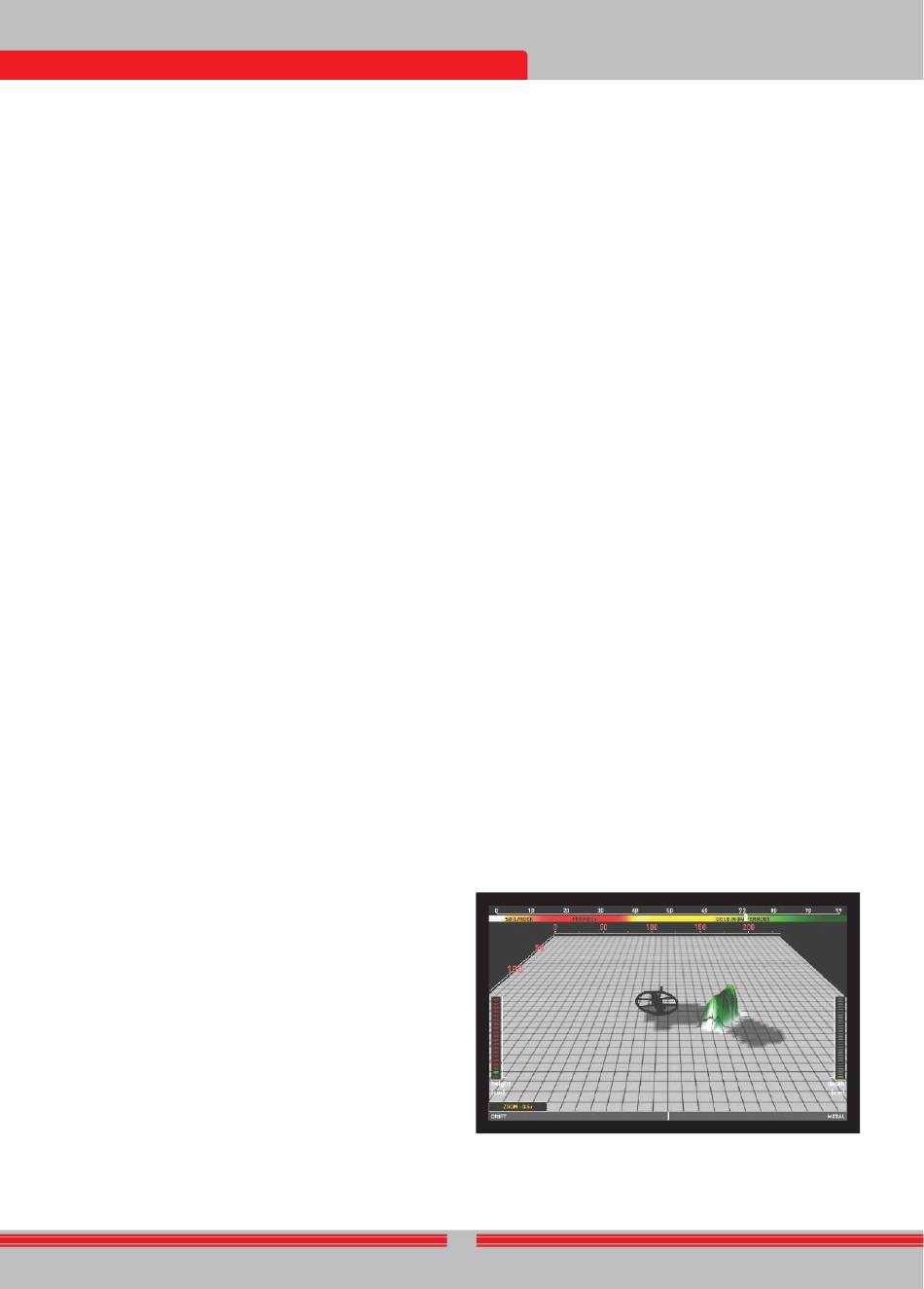

Während der Suche in diesem Bildschirm können Sie die Bewegungen der Spule in Echtzeit auf dem
3D-Erkennungsgrund sehen. Wenn sich die Suchspule vorwärts oder rückwärts bewegt, gleitet der
3D-Erkennungsgrund. Die von der Suchspule gescannten Bereiche werden auf dem Bildschirm grau
dargestellt. Sie können sehen, wie viel Bereich Sie gescannt haben, indem Sie auf den Boden hinein- und
herauszoomen. Wenn Sie den Boden vergrößern oder verkleinern, werden auch die Objektsignale und die
Suchspule vergrößert oder verkleinert. Der Zoom hat keinen Einfluss auf die Skalierung des Bodens. Wenn
die Suchspule beispielsweise einen Bereich von 1 Meter abtastet, während Sie den Boden maximal
vergrößern oder verkleinern, wird der gesamte gescannte Bereich auf dem Ergebnisbildschirm weiterhin
als 1 Meter angezeigt.
TRACE-Funktion: Wenn Sie die TRACE-Taste drücken und diese Funktion aktivieren, folgt der
Bildschirm der Spule und dreht sich in die gleiche Richtung. Wenn Sie die TRACE-Taste
drücken, wird das Wort TRACE in der INFO-Leiste angezeigt.
Wenn Sie ein Objekt auf dem Erkennungsbildschirm mit dem IPTU-Sensor
erkennen, wird die Objekt-ID auf dem Cursor in der Farb-ID-Leiste oben auf dem
Bildschirm angezeigt. Gleichzeitig wird das vom Objekt erhaltene Signal mit einem
3D-Diagramm angezeigt und je nach Objekttyp gefärbt. Eisenmetalle sind mit rot,
Gold / Nichteisenmetalle mit gelb und Nichteisenmetalle mit grün gekennzeichnet.
Außerdem wird die Tiefe des erkannten Objekts sofort auf der Tiefenanzeige
angezeigt.
Während der Suche in diesem Bildschirm können Abweichungen in beide Richtungen auf
der Drift-Metal-Leiste unten auftreten. Wenn sich der Balken in Driftrichtung füllt, wird auf
dem 3D-Erkennungsgrund nichts angezeigt, und das Gerät erzeugt kein Audio. Wenn die
Drift im Metall passiert
