ZU SA MMEN BAU
4
2
2

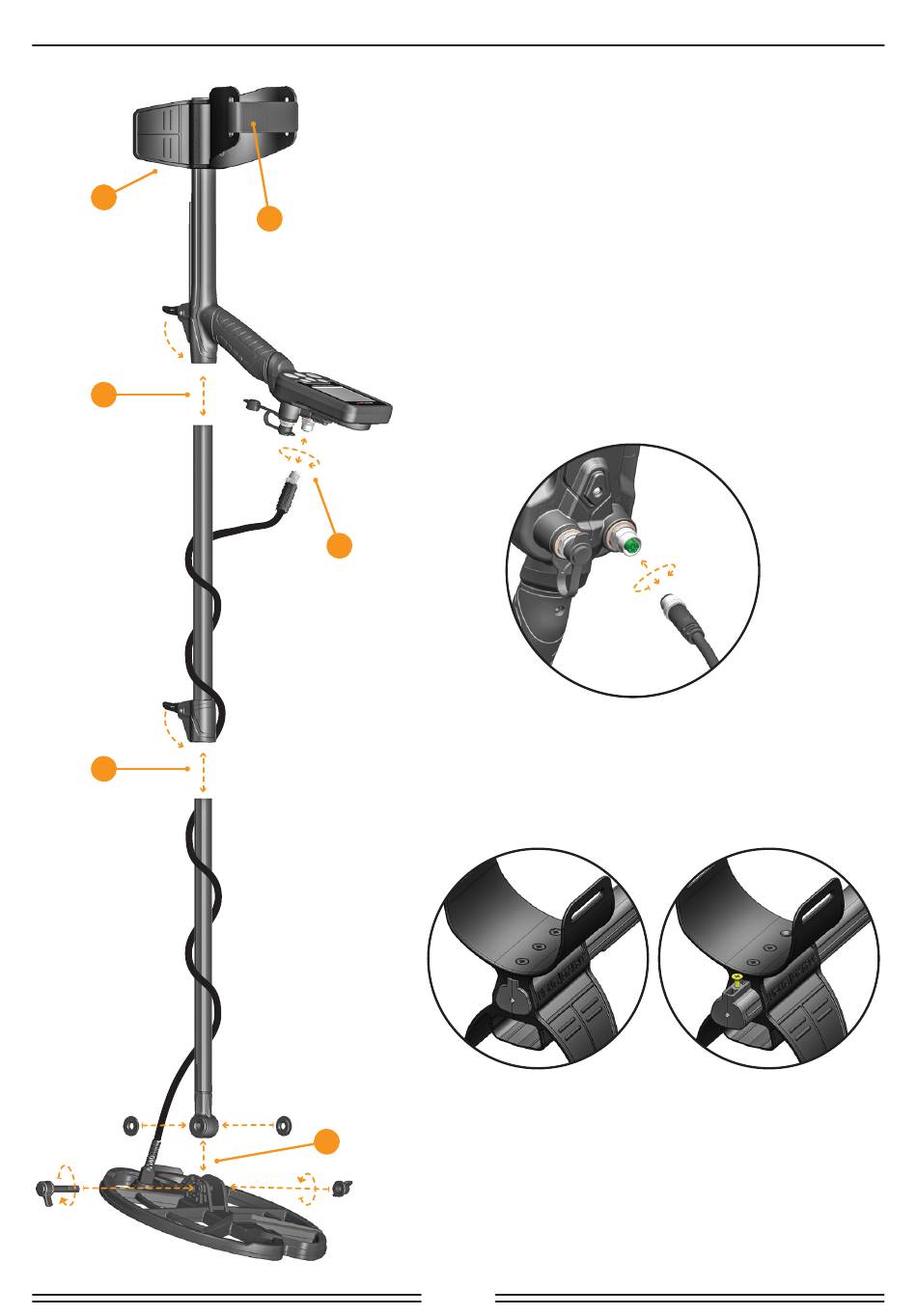

(1) Nach dem Einsetzen der Unterlegscheiben auf das untere
Gestänge wird das untere Gestänge an seiner Stelle auf der
Suchspule platziert. Sichern Sie diese durch Anziehen von
Schraube und Mutter. Nicht überdrehen.
(2) Um das mittlere Gestänge mit dem oberen und unteren
zu verbinden, öffnen Sie die Hebelverriegelungen und setzen
5
Sie die Teile zusammen. Nachdem Sie die Länge des Geräts
auf Ihre Körpergröße eingestellt haben, drücken Sie die
Verriegelungen zur Sicherung.
(3) Wickeln Sie das Suchspulenkabel auf das Gestänge, ohne
es zu stark zu dehnen. Stecken Sie dann den Stecker in die
Suchspulen-Eingangsbuchse an der Steuereinheit und sichern
Sie ihn durch Anziehen der Mutter. Während des Festziehens
hören Sie möglicherweise Klickgeräusche, die darauf hinweisen,
dass der Steckverbinder arretiert ist.
3
(4) Um die Armlehne einzustellen, entfernen Sie zuerst die
Schrauben. Nachdem Sie die Armlehne eingestellt haben,
stellen Sie die Löcher in die richtige Position und ziehen Sie
die Schrauben an. Sie können die Ersatzschraube in das leere
Loch drehen, damit sie nicht verloren geht.
(5) Setzen Sie den Armstützengurt wie auf dem Bild gezeigt
ein und stellen Sie ihn auf Ihre Armgröße ein und ziehen Sie
1
ihn fest.
