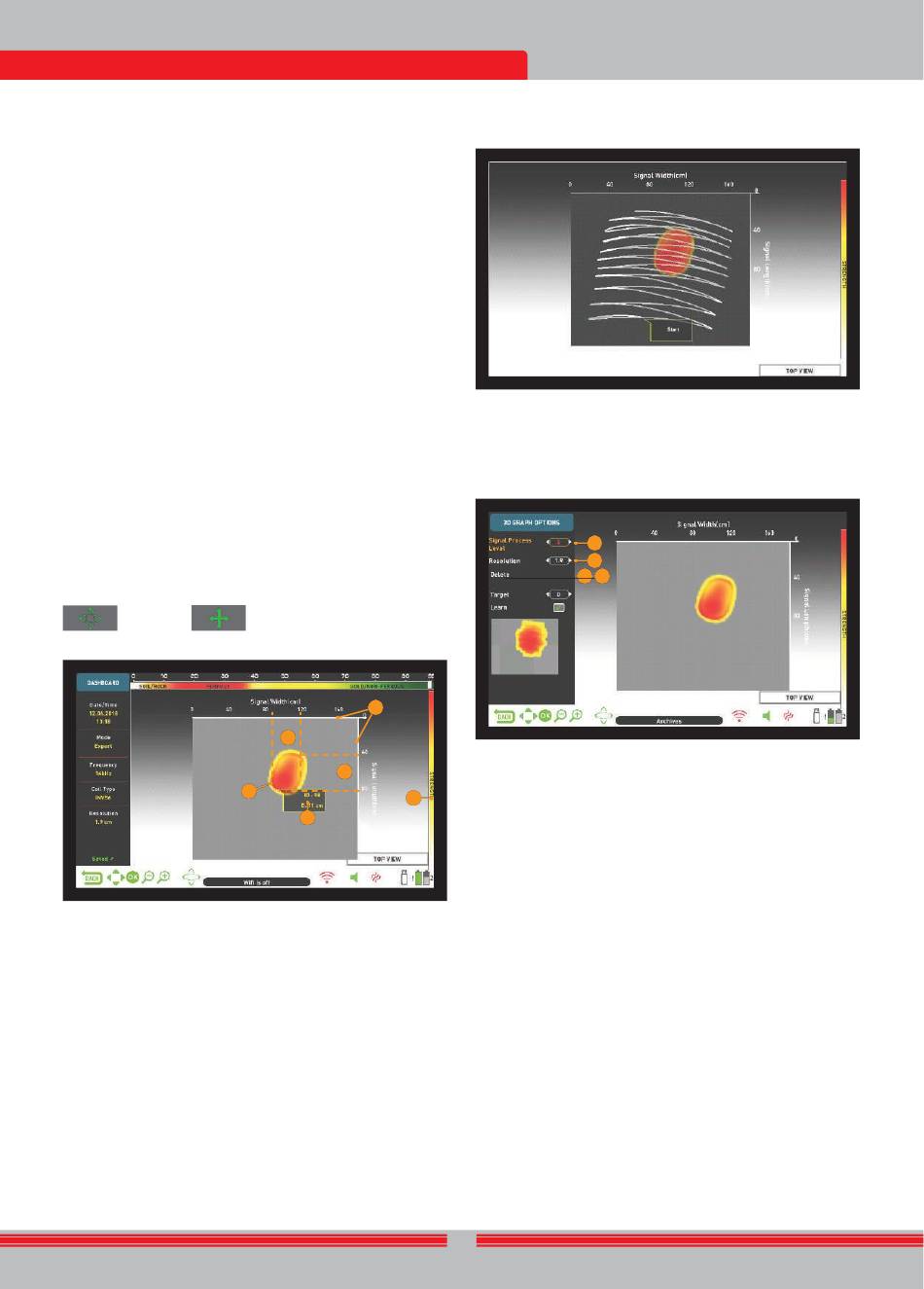

ERGEBNISBILDSCHIRM
Mit dem INVENIO kann der Benutzer die 3D-Diagramme der erkannten Objekte anzeigen
und analysieren.
Sobald Sie mit dem IPTU-Sensor eine Metall- oder Bodenanomalie oder einen Hohlraum im
Erkennungsbildschirm erkannt und im Scanbildschirm darüber gescannt haben, können Sie zum
Ergebnisbildschirm wechseln, indem Sie auf die Schaltfläche OK klicken und die erhaltenen 3D-Diagramme
dieser Objekte analysieren .
HINWEIS : Die im Ergebnisbildschirm bereitgestellten 3D-Diagramme zeigen die allgemeine Form
des Objekts. Es enthält keine Details. Sie können beispielsweise die ungefähre Form einer Statue
oder einer Waffe sehen, aber die Details dieser Objekte nicht sehen. Die Diagramme von Objekten
mit quadratischen, rechteckigen, kreisförmigen oder Stabformen werden klarer.
HINWEIS : In einigen Fällen wird eine Seite eines quadratischen Objekts je nach Scanrichtung
möglicherweise länger auf dem Bildschirm angezeigt. In ähnlicher Weise können kreisförmige Formen
elliptisch erscheinen.
HINWEIS : Wenn Sie die große INV56-Spule verwenden, werden die Formen kleiner flacher Objekte
möglicherweise in Stabform angezeigt.
Wenn Sie zum Ergebnisbildschirm wechseln, wird die Draufsicht auf das Objekt angezeigt. Wenn
die 3D-GRAFIKOPTIONEN auf dem Bildschirm angezeigt werden, müssen Sie zum Drehen des
Diagramms die 3D-GRAFIKOPTIONEN vom Bildschirm entfernen, indem Sie die EINSTELLUNGEN
oder die ZURÜCK-Taste drücken. Mit den Richtungstasten können Sie den Graphen um 360 ° drehen
und aus allen Bewegungn analysieren (dies ist die ROTATE-Funktion). Durch Drücken der PAN
ROTATE-Taste können Sie außerdem zur Pan-Funktion wechseln und durch erneutes Verwenden der
Richtungstasten den Bildschirm nach rechts und links oder nach oben und unten schieben sowie das
Bild vergrößern und verkleinern.
DREHEN
Auf dem Ergebnisbildschirm sehen Sie folgende Daten:
(1)
Die Signalstärke
(2)
Die Länge und Breite des Signals (die geschätzten Objektabmessungen)
(3)
Der gescannte Bereich und seine Abmessungen
(4)
Die geschätzte Objekttiefe und Objekt-ID
(5)
Die geschätzte Objektform
HINWEIS : Wenn sich im gescannten Bereich mehrere Objekte befinden, können Sie alle
im Ergebnisbildschirm anzeigen.
Die Objekte im Ergebnisbildschirm werden durch Farben entsprechend der Metallgruppe
angezeigt, unter die sie fallen, genau wie im Erkennungsbildschirm. Wenn Sie im
Ergebnisbildschirm auf die Schaltfläche OK klicken, werden oben auf dem Bildschirm die
FarbObjekt-ID-Leiste und ein Popup-Fenster auf dem Objekt angezeigt. Sie können sehen,
wo die Objekt-ID auf der ID-Leiste liegt, sowie die Objekt-ID und die Objekttiefe in cm. oder in
Zoll im
Popup-Fenster.
Wenn mehrere Objekte gescannt wurden, wird jedes Objekt separat auf dem Ergebnisbildschirm
angezeigt. Drücken Sie die OK-Taste, um von einem Objekt zum anderen zu wechseln und die
Objekt-IDs und Tiefen jedes Objekts anzuzeigen.
Verschieben
3
2
2
5
1
4
Wenn Sie sich am letzten Objekt befinden und die OK-Taste erneut drücken, können Sie
die Start- und Endpunkte des Scans sowie alle Bewegungen der Spule sehen, die linear
gezeichnet sind.
3D-GRAFIKOPTIONEN
Es wird auf der linken Seite des Ergebnisbildschirms angezeigt. Wenn Sie möchten, können Sie es durch
Drücken der Taste SETTINGS vom Bildschirm entfernen. Das DASHBOARD wird stattdessen auf der linken
Seite des Bildschirms angezeigt (lesen Sie bitte den nächsten Abschnitt).
1
2
3 4
(1)
SIGNALPROZESSSTUFE
Bei einigen Objekten verarbeitet das Gerät die erhaltenen Rohdaten manchmal in 4 Ebenen und
bei einigen Objekten manchmal in 5 Ebenen und liefert die erhaltenen Daten entweder in der 4.
oder 5. Ebene. Stufe 0 gibt die Rohdaten an. Der Benutzer kann die Daten in jeder Ebene mit den
Plus- (+) und Minus-Tasten (-) anzeigen. In einigen Fällen sind die vom Gerät ausgewählten Daten
möglicherweise nicht die dem tatsächlichen Objekt am ähnlichsten. Darüber hinaus können in
einigen Fällen die Rohdaten die besten sein, die dem tatsächlichen Objekt entsprechen.
WICHTIG! Die 3. Ebene des Signalprozesses zeigt immer die von künstlicher Intelligenz trainierten
Daten. Aus diesem Grund werden die Optionen für künstliche Intelligenz auf dieser Ebene nicht
angezeigt. Weitere Informationen finden Sie im Abschnitt Künstliche Intelligenz und Neuronales
Netz.
(2) AUFLÖSUNG
Es wird verwendet, um die Bildqualität des 3D-Diagramms zu erhöhen. Das Gerät passt die
Auflösung automatisch an die Größe des gescannten Bereichs an. Wenn Sie das Diagramm
detaillierter anzeigen möchten, müssen Sie die Auflösung verringern.
(3) SPEICHERN
Es wird verwendet, um das 3D-Diagramm in den Archiven zu speichern. Wenn Sie Speichern
auswählen, wird die Warnmeldung "Möchten Sie die Daten wirklich speichern?" Auf dem
Bildschirm angezeigt. Wenn Sie auf die Schaltfläche OK klicken, wird in einem Fenster ein
Fortschrittsbalken angezeigt. Sobald der Fortschrittsbalken voll ist, sehen Sie die Meldung '' Daten
wurden erfolgreich gespeichert! '' Und die Datensatznummer. Wenn Sie auf die Schaltfläche OK
klicken, werden die 3D-Grafikoptionen ausgeblendet und der Ergebnisbildschirm angezeigt.
Sobald der Ergebnisbildschirm gespeichert ist, wird "Löschen" anstelle der Funktion "Speichern"
unter der Grafik angezeigt
