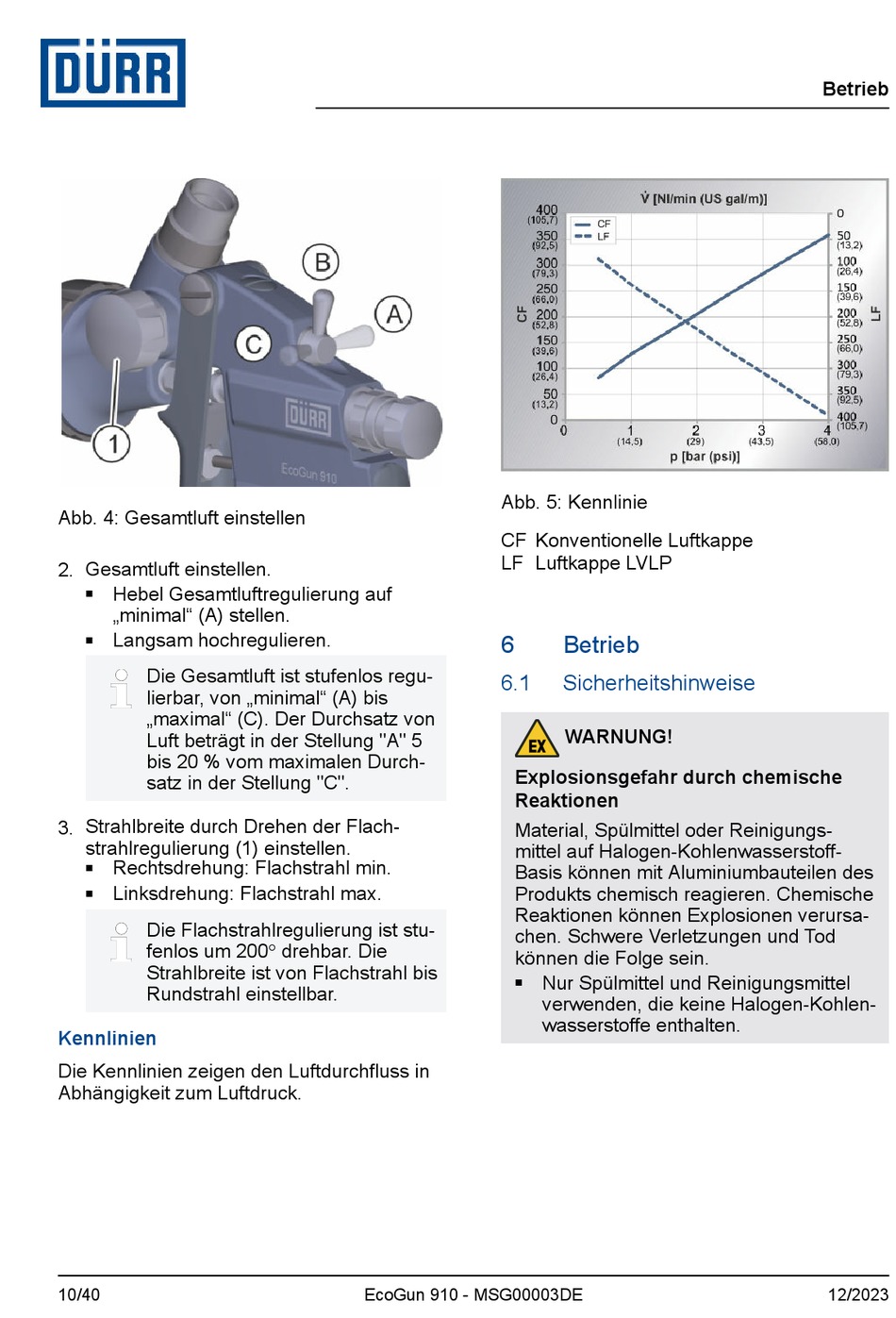

Abb. 4: Gesamtluft einstellen
2. Gesamtluft einstellen.
Hebel Gesamtluftregulierung auf
n
„minimal" (A) stellen.
Langsam hochregulieren.
n
Die Gesamtluft ist stufenlos regu-
lierbar, von „minimal" (A) bis
„maximal" (C). Der Durchsatz von
Luft beträgt in der Stellung "A" 5
bis 20 % vom maximalen Durch-
satz in der Stellung "C".
3. Strahlbreite durch Drehen der Flach-
strahlregulierung (1) einstellen.
Rechtsdrehung: Flachstrahl min.
n
Linksdrehung: Flachstrahl max.
n
Die Flachstrahlregulierung ist stu-
fenlos um 200° drehbar. Die
Strahlbreite ist von Flachstrahl bis
Rundstrahl einstellbar.
Kennlinien
Die Kennlinien zeigen den Luftdurchfluss in
Abhängigkeit zum Luftdruck.
10/40
Abb. 5: Kennlinie
CF Konventionelle Luftkappe
LF Luftkappe LVLP
6
6.1
Explosionsgefahr durch chemische
Reaktionen
Material, Spülmittel oder Reinigungs-
mittel auf Halogen-Kohlenwasserstoff-
Basis können mit Aluminiumbauteilen des
Produkts chemisch reagieren. Chemische
Reaktionen können Explosionen verursa-
chen. Schwere Verletzungen und Tod
können die Folge sein.
n
EcoGun 910 - MSG00003DE
Betrieb
Sicherheitshinweise
WARNUNG!
Nur Spülmittel und Reinigungsmittel
verwenden, die keine Halogen-Kohlen-
wasserstoffe enthalten.
Betrieb
12/2023
