Switch the heater off immediately after bathing
and check that the sauna stones are dry. Sometimes
it may be advisable to leave the heater on for a while
to let the wooden parts of the sauna dry properly.
NOTE! It is absolutely necessary to check that the
timer has cut off the supply of the elements after
the set time.
Thermostat and Overheat protector
The thermostat consists of two units; the adjustable
unit aims to keep the temperature of the sauna room
stable.
The temperature is adjusted by the thermostat to
a position between minimum and maximum. The
correct position of the thermostat switch is found
by experimenting.
Begin experimenting at the maximum position
(far right) to find how quickly
the sauna room and stones
can be heated to the desired
temperature. If, during bath-
ing, the temperature seems
to be becoming too high, turn
it down a little by turning the
switch counter-clockwise. It
must be noted that even a
small difference within the
maximum section will change
the temperature of the sauna
considerably. See fig. 3.
If, for some reason, the
temperature of the sauna
room becomes too high, the
overheat protector of the thermostat will permanently
cut off the supply of the resistances. The overheat
protector cannot be reset to the position allowing
electricity into the thermostat until the heater has
cooled down. The overheat protector is reset by
pressing the reset button of the thermostat, which
is located in the connection box inside the heater.
Only persons authorised to carry out electrical
installations can reset the overheat protector. See
item 3.5.1. and fig. 11.
Prior to pressing the button, the cause of the fault
must be found:
are the stones crumbled and pressed together?
•
has the heater been on for a long time while
•
unused?
is the sensor support of the thermostat bent
•
against the side of the stone compartment?
has the heater been banged or shaken?
•
1.3.2. Heaters with separate control units

(BC23E, BC35E)

The BC23E and BC35E heaters are controlled from
a separate control unit C90/C150.
Install the heater and the sensor box, delivered
with the C90/C150 control unit, according to these
instructions for installation and use. The control unit
has it's own instructions.
The components of the sensor box monitor the
functioning of the control unit. The temperature
sensor and the overheat protector are located in

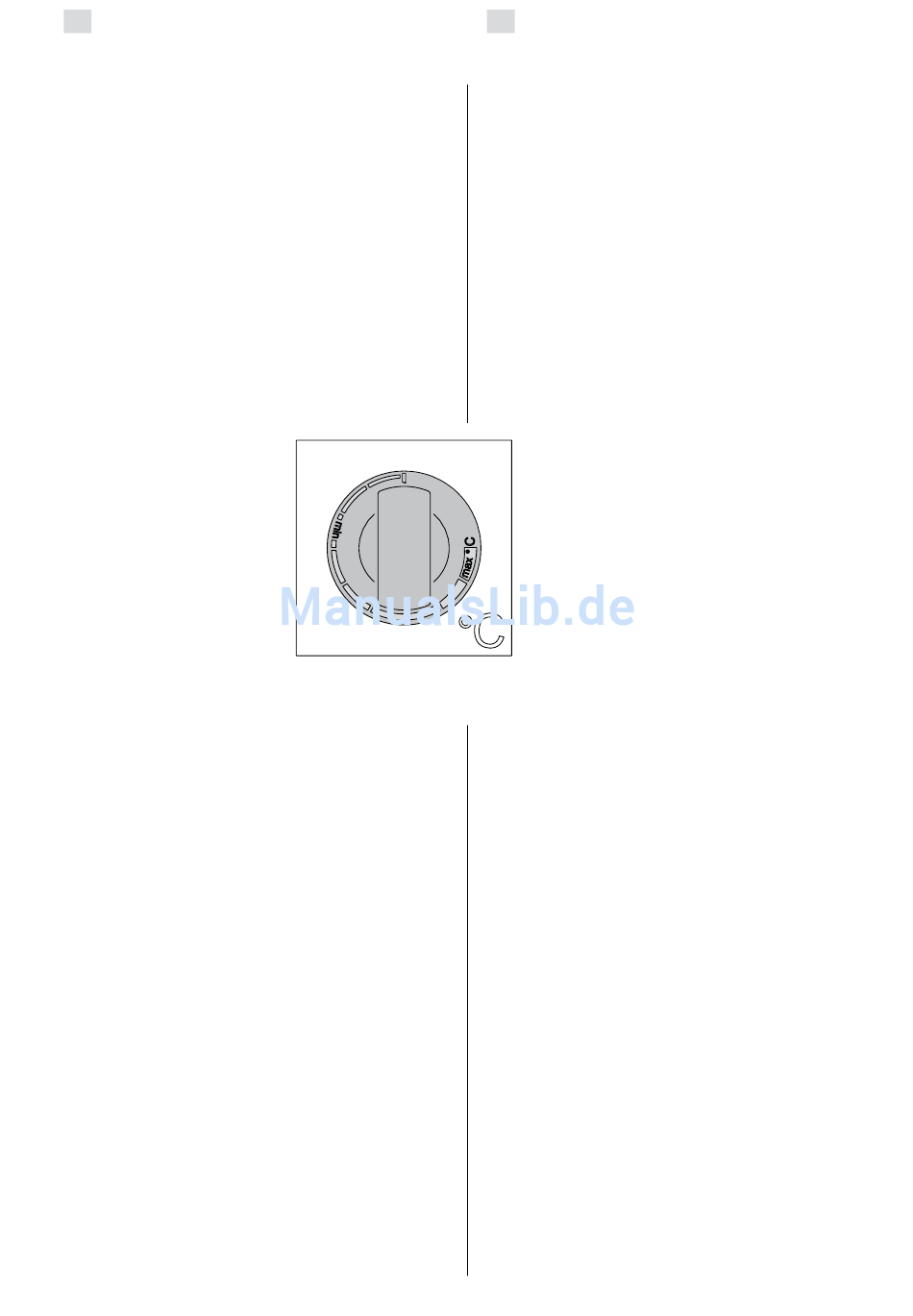

Figure 3. Thermostat
Abbildung 3. Thermostat
DE
sofort ein, die Sauna erwärmt sich und ist in etwa
einer Stunde für den Badenden bereit.
Der Saunaofen sollte gleich ausgeschaltet werden,
nachdem das Saunen beendet wurde und die Sauna-
ofensteine getrocknet sind. Manchmal ist es jedoch
erforderlich, den Ofen für eine kurze Zeit eingeschaltet
zu lassen, damit die Holzteile der Sauna trocknen.
ACHTUNG! Es ist darauf zu achten, daß der
Uhrschalter der Sauna die Widerstandsströme des
Saunaofens nach der eingestellten Zeit ausgeschaltet
hat.
Thermostat und Überhitzungsschutz
Das Thermostat besteht aus zwei Funktionseinheiten,
von denen die regelbare Einheit bestrebt ist, die einge-
stellte Temperatur in der Saunakabine stabil zu halten.
Die Einregelung der Temperatur geschieht durch
Einstellen des Thermostats zwischen Minimum und
Maximun. Die richtige Einstellposition des Thermostats
muß durch Probieren herausgefunden werden.
Beginnen Sie die Probe mit der maximalen Einstell-
position des Reglers (rechter Anschlag), so er-
fahren Sie, wie lange der Saunaofen mindestens
braucht, um die Sauna und die Saunaofensteine
auf die gewünschte Temperatur zu erwär-
men. Falls die Temperatur während des
Saunens zu hoch ansteigt, muß der Regler
durch Drehen entgegen den Uhrzeigersinn
etwas kleiner eingestellt werden. Beachten
Sie, daß schon eine kleine Abweichung von
der maximalen Einstellposition eine spürbare
Temperaturveränderung in der Saunakabine
hervorruft. Siehe Abb. 3.
Falls die Temperatur in der Saunakabine
aus irgendeinem Grund zu hoch ansteigt,
funktioniert die Überhitzungsschutzeinheit
des Thermostats als Schutzvorrichtung und
schaltet die Widerstands-ströme des Saunaofens
ab. Erst nach Abkühlung des Saunaofens
kann der Überhitzungsschutz in die Stellung
zurückgebracht werden, die den Stromfluß durch
das Thermostat ermöglicht. Zur Zurücksetzung
des Überhitzungsschutzes ist am Thermostat ein
Rücksetzknopf angebracht, dieser befindet sich im
Schaltkasten des Saunaofens. Daher darf nur eine
zu Elektroinstallationen befugte Person diese Arbeit
ausführen. Siehe Kapitel 3.5.1. und Abb. 11.
Vor Betätigung des Knopfes muß die Ursache der
Fehlfunktion festgestellt werden:
Sind die Steine im Saunaofen verkeilt oder spröde?
•
War der Saunaofen lange angeschaltet und
•
wurde nicht benutzt?
Ist die Halterung des Thermostatfühlers
•
verbogen und liegt an der Seitenwand des
Saunaofens an?
War der Saunaofen starken Stößen ausgesetzt?
•
1.3.2. Öfen mit separatem Steuergerät (BC23E,
BC35E)
Die Öfen BC23E und BC35E werden mit einem
separaten Steuergerät C90/C150 bedient.
Die Öfen und der Fühlerkasten, der mit dem
Steuergerät C90/C150 geliefert wird, werden laut
dieser Gebrauchs- und Montageanleitung montiert.
Mit dem Steuergerät C90/C150 wird eine separate
Gebrauchs- und Montageanleitung geliefert.
Die Funktionen des Steuergeräts werden von
den Komponenten des Fühlergehäuses gesteuert/
