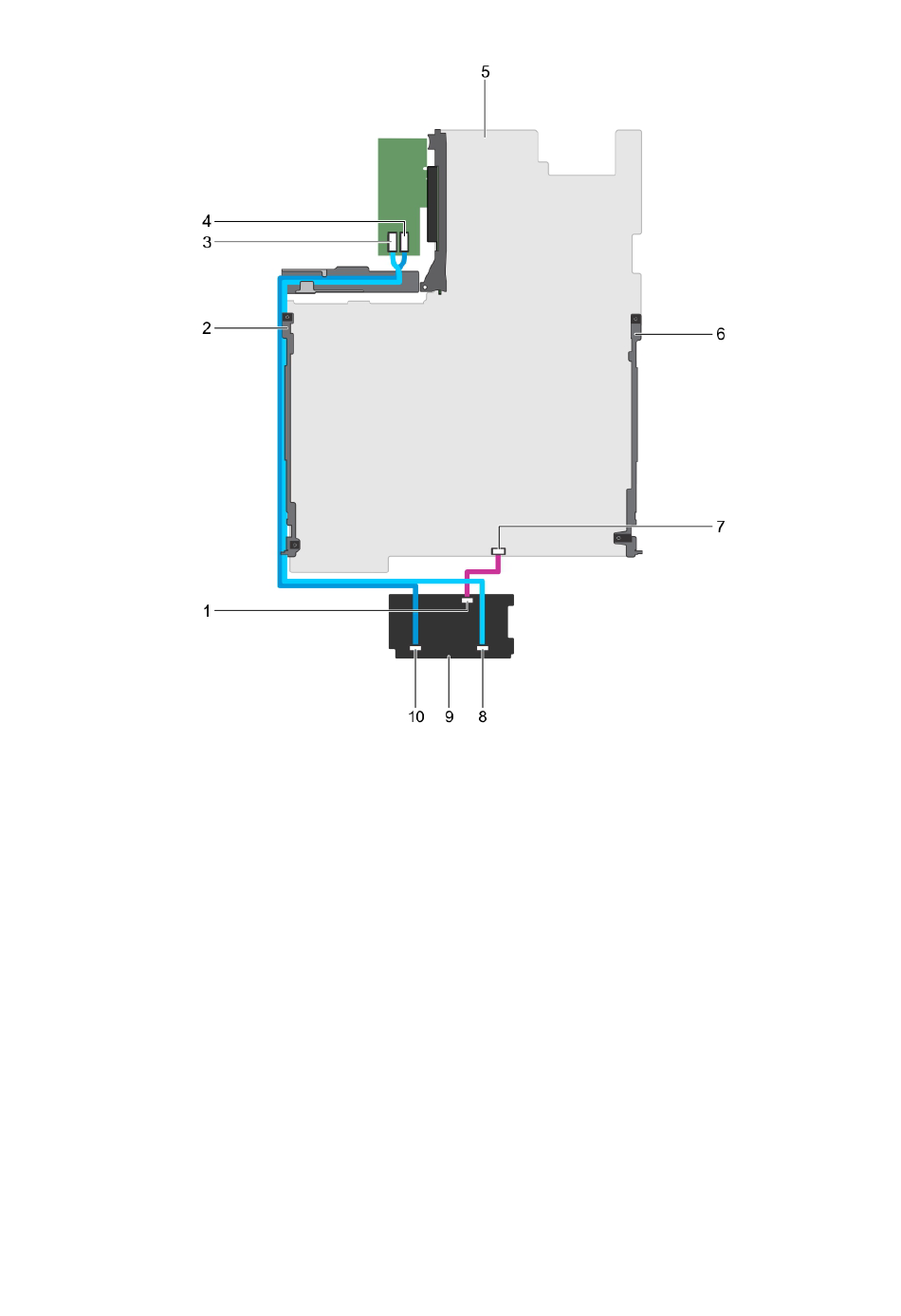

Abbildung 84. Verkabelungsschema – 2,5-Zoll-SAS/SATA-Rückwandplatine (x8)
1. Signalanschluss auf der Rückwandplatine
3. SAS-B-Anschluss auf der PERC-Karte
5. Systemplatine
7. Signalanschluss auf der Systemplatine
9. Festplattenrückwandplatine
Nächste Schritte
1. Ersetzen Sie die Festplatten-Rückwandplatine.
2. Bauen Sie die Lüfterbaugruppe ein.
3. Bauen Sie das Kühlgehäuse ein.
4. Setzen Sie alle Festplattenlaufwerke ein.
5. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems".
Verwandte Verweise
Sicherheitshinweise
auf Seite 67
Zugehörige Tasks
Vor der Arbeit an Komponenten im Innern des System
Entfernen des Kühlgehäuses
Entfernen der Lüfterbaugruppe
auf Seite 68
auf Seite 80
auf Seite 84
2. Kabelhalteklammer
4. SAS-A-Anschluss auf der PERC-Karte
6. Kabelhalteklammer
8. SAS-B-Anschluss auf der Rückwandplatine
10. SAS-A-Anschluss auf der Rückwandplatine
Installieren und Entfernen von System-Komponenten
157
