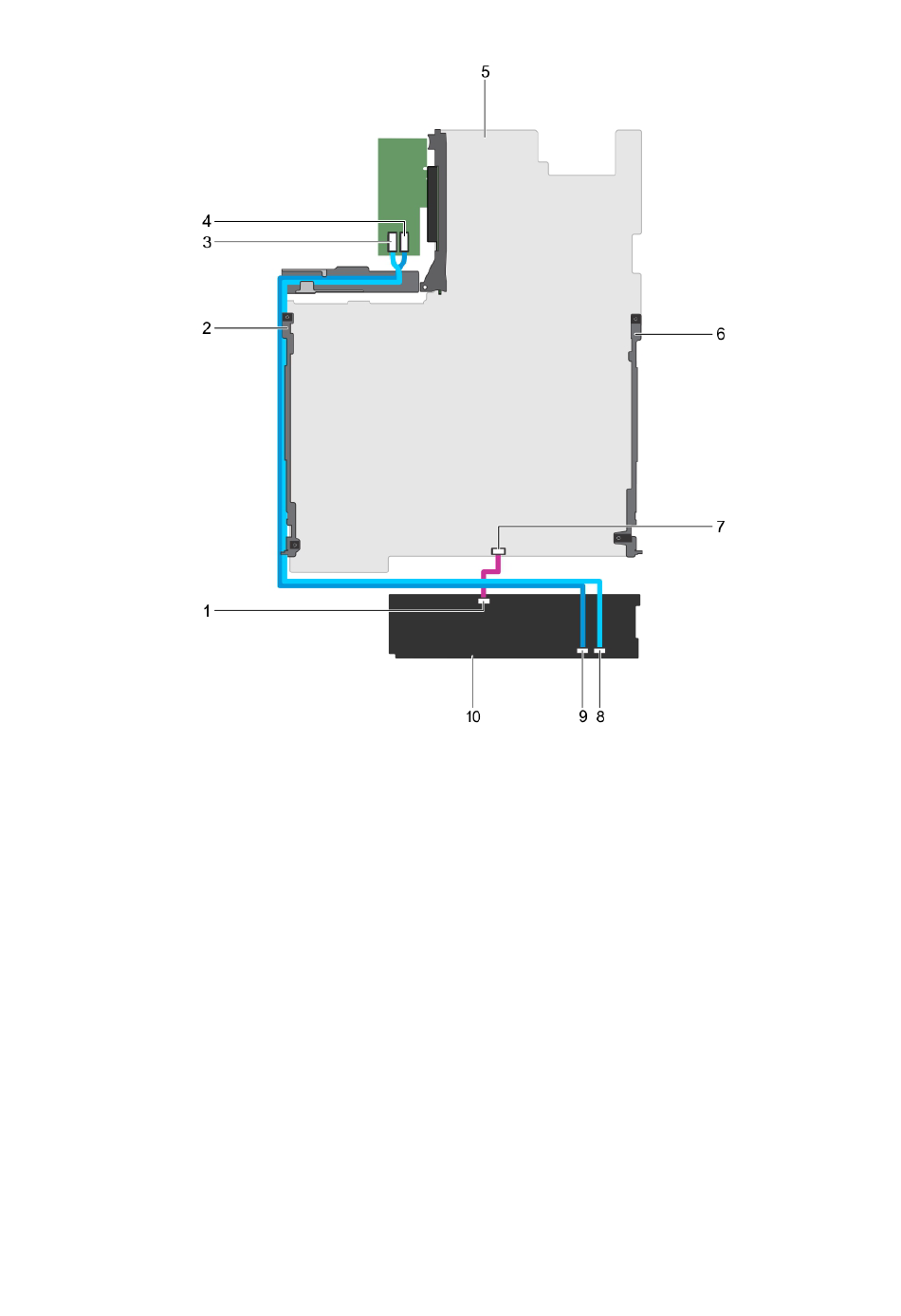

Abbildung 82. Verkabelungsschema – 2,5-Zoll (x16) SAS/SATA-Rückwandplatine
1. Signalanschluss auf der Rückwandplatine
3. SAS-B-Anschluss auf der PERC-Karte
5. Systemplatine
7. Signalanschluss auf der Systemplatine
9. SAS-A-Anschluss auf der Rückwandplatine
2. Kabelhalteklammer
4. SAS-A-Anschluss auf der PERC-Karte
6. Kabelhalteklammer
8. SAS-B-Anschluss auf der Rückwandplatine
10. Festplattenrückwandplatine
Installieren und Entfernen von System-Komponenten
155
