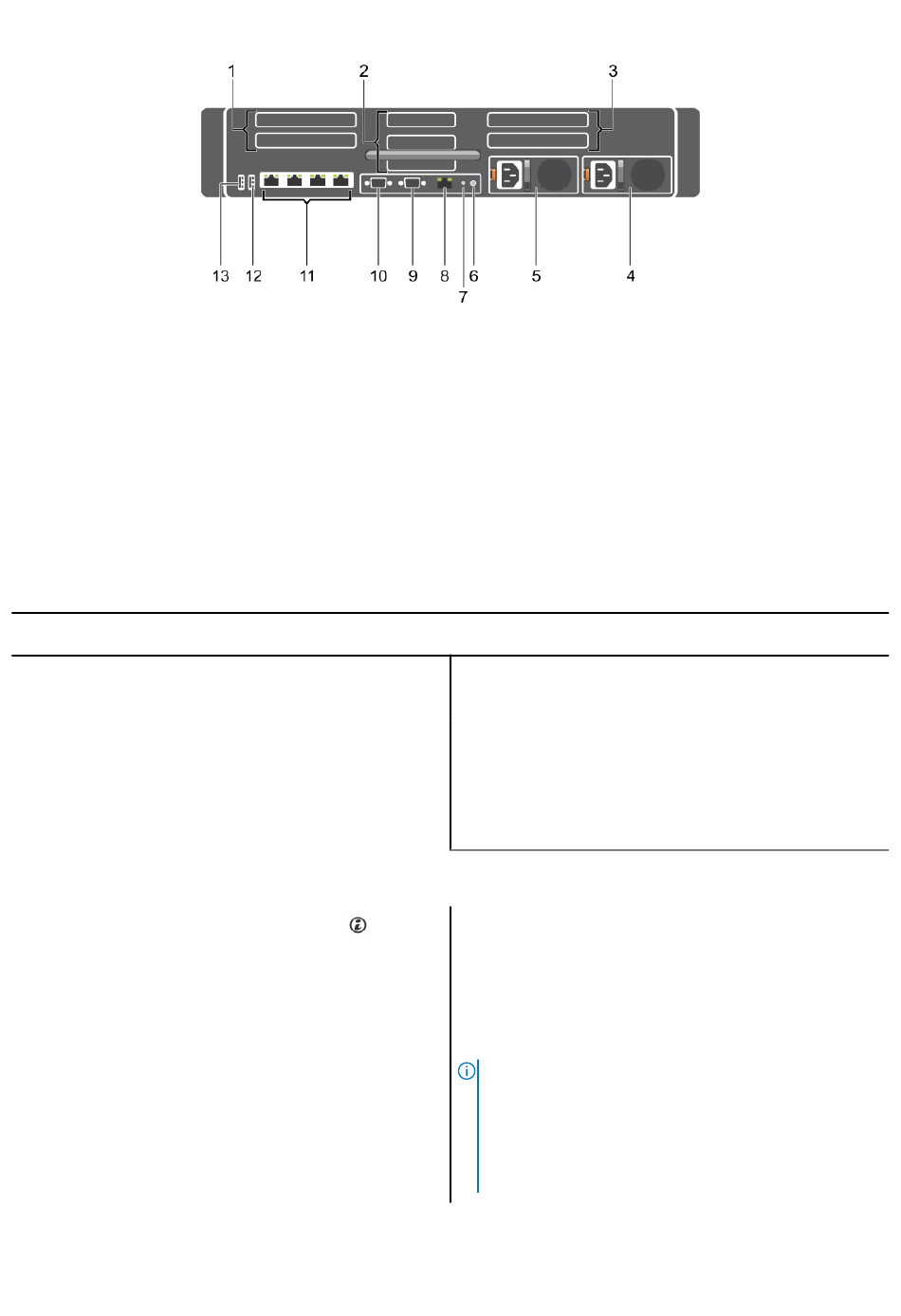

Abbildung 5. Rückseitenmerkmale
1. PCIe-Erweiterungskartensteckplatz voller Bauhöhe auf Riser 1
(2)
3. PCIe-Erweiterungskartensteckplatz voller Bauhöhe auf Riser 3
(2)
5. Netzteil 1
7. Systemidentifikationsport
9. Video-Port
11. Ethernet-Port
13. USB 2.0-Port
Tabelle 3. Rückseitenmerkmale
Element Anzeige, Taste oder
Anschluss
1 PCIe-
Erweiterungskartensteckplatz
voller Bauhöhe auf Riser 1 (2)
2 PCIe-
Erweiterungskartensteckplatz
halber Bauhöhe auf Riser 2 (3)
3 PCIe-
Erweiterungskartensteckplatz
voller Bauhöhe auf Riser 3 (2)
4 Netzteileinheit (PSU2)
5 Netzteileinheit (PSU1)
6 Systemidentifikationstaste
2. PCIe-Erweiterungskartensteckplatz halber Bauhöhe auf Riser 2
(3)
4. Netzteil 2
6. Systemidentifikationstaste
8. iDRAC8 Enterprise-Anschluss
10. Serielle Schnittstelle
12. USB 3.0-Port
Symbol Beschreibung
Verwenden Sie die Kartensteckplätze für den Anschluss von bis zu
zwei PCIe-Erweiterungskarten voller Bauhöhe auf Riser 1.
Verwenden Sie die Kartensteckplätze für den Anschluss von bis zu
drei PCIe-Erweiterungskarten halber Bauhöhe auf Riser 2.
Verwenden Sie die Kartensteckplätze für den Anschluss von bis zu
zwei PC Ie-Erweiterungskarten mit voller Bauhöhe auf Riser 3.
Weitere Informationen zu den unterstützten Netzteilen finden Sie
im Abschnitt Technical specifications (Technische Daten).
Drücken Sie die Systemidentifikationstaste:
● Zur Lokalisierung eines bestimmten Systems innerhalb eines
Racks.
● Zum Ein- oder Ausschalten der Systemidentifikation (System-
ID).
Um den iDRAC zurückzusetzen, drücken Sie die Taste, und halten
Sie sie länger als 15 Sekunden gedrückt.
ANMERKUNG:
● Stellen Sie zum Zurücksetzen des iDRACs mithilfe der
System-ID sicher, dass die Systemidentifikationstaste im
iDRAC-Setup aktiviert ist.
● Wenn das System beim POST nicht mehr reagiert,
betätigen Sie die Systemidentifikationstaste, und halten Sie
