Dell PowerEdge R830 Benutzerhandbuch Seite 123

werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen
und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
1. Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind.
2. Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems".
3. Halten Sie den Erweiterungskarten-Riser an den Anfasspunkten und heben Sie ihn aus dem Gehäuse heraus.
Schritte
1. Trennen Sie, falls erforderlich, alle Kabelverbindungen zur Erweiterungskarte.
2. Drücken Sie auf den Rückhalteriegel der Erweiterungskarte und drehen Sie diese weg vom Erweiterungskarten-Riser.
3. Ziehen Sie den Entriegelungsriegel der Erweiterungskarte in die geöffnete Position.
4. Fassen Sie die Erweiterungskarte an den Rändern an und ziehen Sie sie aus dem Erweiterungskartensteckplatz.
5. Wenn die Karte dauerhaft entfernt wird, montieren Sie ein Abdeckblech über der leeren Öffnung des Erweiterungssteckplatzes und
schließen Sie den Erweiterungskartenriegel.
ANMERKUNG: Der Einbau eines Abdeckblechs über einem leeren Erweiterungskartensteckplatz ist zur Einhaltung der FCC-
Bestimmungen bezüglich der Funkentstörung des System erforderlich. Die Abdeckungen halten auch Staub und Schmutz vom
System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des System aufrechtzuerhalten. Das Abdeckblech
verhindert eine Überhitzung.
6. Drücken Sie den den Entriegelungsriegel der Erweiterungskarte in die geschlossene Position.
7. Schließen Sie den Rückhalteriegel der Erweiterungskarte im Steckplatz.

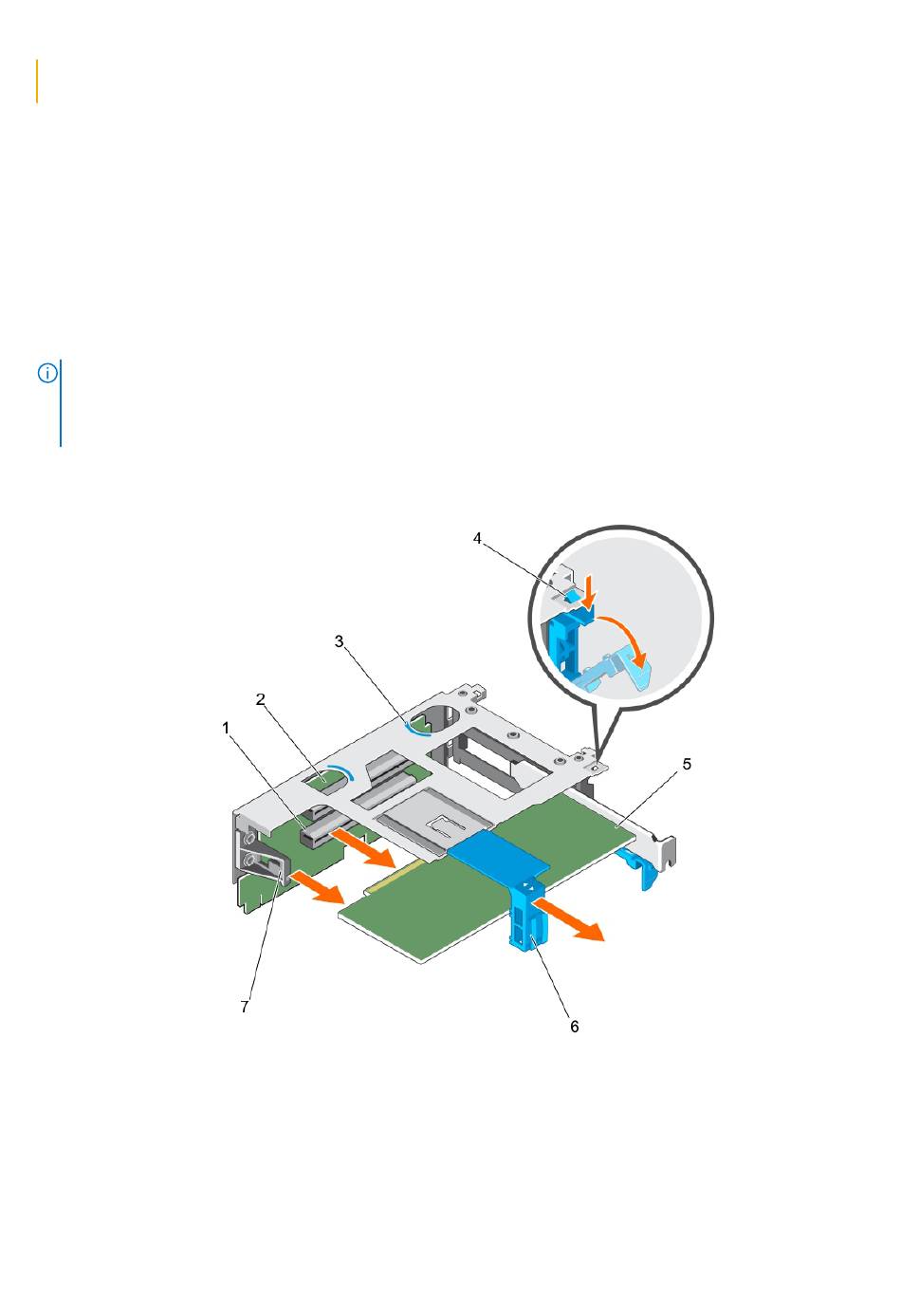

Abbildung 53. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser 1
1. Erweiterungskartenanschluss
3. Griffstelle (2)
5. Erweiterungskarte
7. Sperrklinke für Erweiterungskarten-Riser
2. Erweiterungskarten-Riser 1
4. Verriegelung für den Erweiterungskarten-Riser
6. Erweiterungskarten-Entriegelungsriegel
Installieren und Entfernen von System-Komponenten 123
