Dell EMC PowerEdge R840
Technische Daten
Vorschriftenmodell: E49S Series
Vorschriftentyp: E49S001

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell EMC PowerEdge R840

  • Seite 1 Dell EMC PowerEdge R840 Technische Daten Vorschriftenmodell: E49S Series Vorschriftentyp: E49S001...
  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. © 2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Übersicht über das System Dell EMC PowerEdge R840.................5 Frontansicht des Systems..............................5 Bedienfelder.................................. 6 LCD-Display...................................7 Rückansicht des Systems..............................9 Das Systeminnere................................10 Ausfindigmachen der Service-Tag-Nummer Ihres Systems..................12 Etikett mit Systeminformationen............................ 13 PowerEdge R840 - Etikett mit Systeminformationen auf der Vorderseite............13 PowerEdge R840 –...
  • Seite 4 NIC-Anzeigecodes................................36 Anzeigecodes des Netzteils............................37 Laufwerksanzeigecodes..............................40 Verwenden der Systemdiagnose............................ 41 Integrierte Dell-Systemdiagnose..........................41 4 Dokumentationsangebot..........................43 5 Wie Sie Hilfe bekommen..........................45 Kontaktaufnahme mit Dell...............................45 Feedback zur Dokumentation............................45 Zugriff auf Systeminformationen mithilfe von QRL..................... 45 Quick Resource Locator (QRL) für das PowerEdge R840-System..............46 Automatischer Support über SupportAssist.........................46...
  • Seite 5: Übersicht Über Das System Dell Emc Poweredge R840

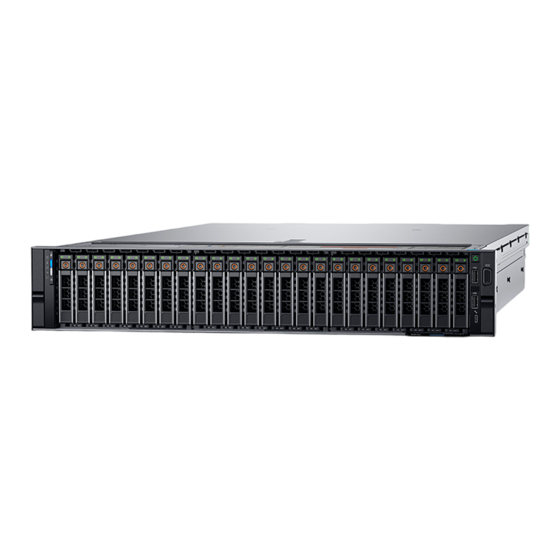

    Übersicht über das System Dell EMC PowerEdge R840 Das System Dell EMC PowerEdge R840 ist ein 2-HE-Rack-Server und unterstützt bis zu: • Vier Intel Xeon-Prozessoren der skalierbaren Reihe • 48 DIMM-Steckplätze • Zwei Gleichstrom- oder Wechselstromnetzteile • 26 SAS-, SATA-, Nearline-SAS-Festplattenlaufwerke oder SSDs mit zwei hinten zugänglichen Laufwerken.
  • Seite 6: Bedienfelder

    Verwaltung des Systems. Diese Funktion ist nur bei bestimmten Konfigurationen verfügbar. Weitere Informationen zu der Funktion finden Sie im „Integrated Dell Remote Access Controller User's Guide“ (Dell Benutzerhandbuch zum integrierten Remote Access Controller) unter www.dell.com/idracmanuals. Übersicht über das System Dell EMC PowerEdge R840...
  • Seite 7: Ansicht Des Rechten Bedienfelds

    Weitere Informationen zu Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die die Systemkomponenten überwachen, generiert werden, finden Sie auf der Seite für die Suche nach Fehlercodes auf qrl.dell.com.. Das LCD-Display ist nur an der optionalen Frontblende verfügbar. Die optionale Frontblende ist hot-plug-fähig.
  • Seite 8: Anzeigen Des Startbildschirms

    Domänenadressen anzuzeigen. Zwei separate DNS-Einträge sind verfügbar. Set error (Fehler Wählen Sie SEL aus, um LCD-Fehlermeldungen in einem Format entsprechend der IPMI-Beschreibung im SEL einstellen) anzuzeigen. Dies ermöglicht Ihnen den Abgleich von LCD-Meldungen mit SEL-Einträgen. Übersicht über das System Dell EMC PowerEdge R840...
  • Seite 9: Rückansicht Des Systems

    Systemplatine (Steckplatz 3 und 4) Riser 2: PCIe-Erweiterungskartensteckplätze mit voller Netzteile (2) Bauhöhe (Steckplatz 5 und 6) Systemidentifikationstaste iDRAC9 Enterprise-Anschluss USB 3.0-Anschlüsse (2) VGA-Anschluss Serielle Schnittstelle NIC-Anschlüsse (4) Übersicht über das System Dell EMC PowerEdge R840...
  • Seite 10: Das Systeminnere

    Weitere Informationen über die Ports und Anschlüsse finden Sie im Abschnitt Technische Daten. Das Systeminnere ANMERKUNG: Komponenten, die Hot-Swap-fähig sind, haben orangefarbene Anfasspunkte, während Komponenten, die nicht Hot-Swap-fähig sind, blaue Anfasspunkte haben. Übersicht über das System Dell EMC PowerEdge R840...
  • Seite 11 Abbildung 8. Im Inneren eines Systems ohne rückseitiges Laufwerksgehäuse Festplattenrückwandplatine SAS-Erweiterungsplatine Kühlungslüfter (6) Systemplatine Erweiterungskarten-Riser 2 in voller Bauhöhe Erweiterungskarten-Riser 1 in voller Bauhöhe Eingriffschalter Übersicht über das System Dell EMC PowerEdge R840...
  • Seite 12: Ausfindigmachen Der Service-Tag-Nummer Ihres Systems

    Informationsschild an der Vorderseite des Systems heraus, um Express-Servicecode und Service-Tag-Nummer einzusehen. Alternativ befinden sich die Informationen unter Umständen auf einem Aufkleber auf dem Systemgehäuse. Die Miniatur-Enterprise-Service-Tag- Nummer (Mini-EST) befindet sich auf der Rückseite des Systems. Mithilfe dieser Informationen kann Dell Support-Anrufe an den richtigen Mitarbeiter weiterleiten.
  • Seite 13: Etikett Mit Systeminformationen

    Standardzugriff auf das iDRAC entschieden haben, ist dieser Abschnitt des Schildes leer und der Standardbenutzername und das Standardkennwort lauten root und calvin. Service-Tag Etikett mit Systeminformationen PowerEdge R840 - Etikett mit Systeminformationen auf der Vorderseite Abbildung 11. LED-Verhalten sowie Konfiguration und Layout Übersicht über das System Dell EMC PowerEdge R840...
  • Seite 14: Poweredge R840 - Servicehinweise

    PowerEdge R840 – Servicehinweise Abbildung 12. Mechanische Übersicht Abbildung 13. Signal- und Netzkabelführung Übersicht über das System Dell EMC PowerEdge R840...
  • Seite 15 Abbildung 14. Elektrische Übersicht Abbildung 15. CPU-Installation Übersicht über das System Dell EMC PowerEdge R840...
  • Seite 16 Abbildung 16. Express-Service-Tag-Nummer Übersicht über das System Dell EMC PowerEdge R840...
  • Seite 17: Technische Daten

    Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Gehäuseabmessungen • Gehäusegewicht • Prozessor – Technische Daten • Unterstützte Betriebssysteme • PSU – Technische Daten • Technische Daten der Systembatterie • Technische Daten der Erweiterungskarten-Riser •...
  • Seite 18: Gehäuseabmessungen

    Gehäuseabmessungen Abbildung 17. Abmessungen des PowerEdge R840-Systems Tabelle 2. Abmessungen des PowerEdge R840-Systems Xb (ohne Xb (mit Za (mit Za (ohne Zc (mit Zc (mit Halterungen Halterungen Blende) Blende) Netzteilgriff Gehäuserüc kwandgriff) 482 mm 434 mm 444,0 mm 86,8 mm 37,84 mm 23,9 mm 812 mm...
  • Seite 19: Prozessor - Technische Daten

    SUSE Linux Enterprise Server • VMware ESXi Weitere Informationen zu den spezifischen Versionen und Ergänzungen finden Sie unter https://www.dell.com/support/home/Drivers/ SupportedOS/poweredge-r840. PSU – Technische Daten Das PowerEdge R840-System unterstützt bis zu zwei Wechselstrom- oder Gleichstrom-Netzteile (PSUs). Tabelle 4. PSU – Technische Daten...
  • Seite 20: Technische Daten Der Systembatterie

    Netzteil Klasse Wärmeabga Frequency Spannung Hochspannu Niederspann Gleichstrom Strom (Speichertak ng 200 V - ung 100 V - (DC) (maximal) trate) 240 V 140 V 1100 W k. A. 4416 BTU/h k. A. -(48-60) V 1100 W 32 A Gleichstrom Gleichstrom, autom.
  • Seite 21 Abbildung 18. 24 x 2,5-Zoll-Laufwerksystem Abbildung 19. 24 x 2,5-Zoll- und 24 x 2,5-Zoll-Laufwerksystem (Rückseite) Die folgende Tabelle enthält detaillierte Informationen zu den technischen Daten der Erweiterungskarten-Riser: Tabelle 5. Technische Daten der Erweiterungskarten-Riser PCIe-Steckplatz Riser Prozessoranschluss Höhe Baulänge Steckplatzbreite X8-PCIe-Riser 1 Prozessor 1 Volle Bauhöhe Halbe Baulänge...
  • Seite 22: Arbeitsspeicher - Technische Daten

    Arbeitsspeicher – Technische Daten Das PowerEdgeR840System unterstützt bis zu 48 288-Stifte RDIMMs, LRDIMMs und NVDIMM-Ns, die mit Geschwindigkeiten von 2.667 MT/s, 2.400 MT/s, 2.133 MT/s und 1.866 MT/s mit Unterstützung für speicheroptimierten Betrieb unterstützt werden. Tabelle 6. Arbeitsspeicher – Technische Daten Dualprozessoren Vierfach-Prozessoren DIMM-Typ...
  • Seite 23: Optische Laufwerke

    Tabelle 8. Unterstützte Laufwerkoptionen für das PowerEdge R840-System Gehäuseoptionen Konfigurationen Bis zu acht vorderseitig zugängliche 2,5-Zoll-SAS/SATA-Laufwerke in den Steckplätzen 0–7 Gehäuse für acht Festplatten Bis zu acht vorderseitig zugängliche 2,5-Zoll-SATA-Laufwerke in den Steckplätzen 0–7 Bis zu 24 vorderseitig zugängliche 2,5-Zoll-SAS/SATA-Laufwerke in den Steckplätzen 0–23 Gehäuse für 24 Laufwerke Bis zu zwölf vorderseitig zugängliche 2,5-Zoll-SAS/SATA-Laufwerke in den Steckplätzen 0-11 + zwölf...
  • Seite 24: Nic-Ports

    Die folgende Tabelle enthält die technischen USB-Daten: Tabelle 9. USB – Technische Daten Frontblende Rückseite USB intern • Zwei USB 2.0-konforme Anschlüsse • Zwei USB 3.0-konforme Anschlüsse • Ein interner USB 3.0-konformer Anschluss • Ein Mikro-USB 2.0-konformer Anschluss für iDRAC Direct ANMERKUNG: Mikro-USB 2.0-konforme Anschluss kann nur als...
  • Seite 25: Grafik - Technische Daten

    ANMERKUNG: Ein IDSDM-Kartensteckplatz ist für die Redundanz reserviert. ANMERKUNG: Verwenden Sie MicroSD-Karten der Marke Dell, die für das IDSDM- bzw. vFlash-konfigurierte Systeme geeignet sind. Grafik – Technische Daten Das PowerEdge R840-System unterstützt integrierte Matrox G200eW3-Grafikcontroller mit 16 MB Video Frame Buffer.
  • Seite 26 Temperatur Technische Daten Maximaler Temperaturgradient (Betrieb und 20 °C/h (36 °F/h) Lagerung) Tabelle 12. Relative Luftfeuchtigkeit – Technische Daten Relative Luftfeuchtigkeit Technische Daten Speicher 5 % bis 95 % relative Luftfeuchtigkeit (RL) bei einem max. Taupunkt von 33 °C (91 °F). Die Atmosphäre muss jederzeit nicht kondensierend sein. Während des Betriebs 10% bis 80% bei einem max.
  • Seite 27: Standardbetriebstemperatur

    Standardbetriebstemperatur Tabelle 17. Technische Daten für Standardbetriebstemperatur Standardbetriebstemperatur Technische Daten Dauerbetrieb (für Höhen unter 950 m oder 3.117 Fuß) 10–35 °C (50–95°F) ohne direkte Sonneneinstrahlung auf die Geräte. Erweiterte Betriebstemperatur Tabelle 18. Erweiterte Betriebstemperatur – Technische Daten Erweiterte Betriebstemperatur Technische Daten Dauerbetrieb 5 °C bis -40°C bei 5 % bis 85 % relativer Luftfeuchtigkeit und einem Taupunkt von 29 °C.
  • Seite 28: Beschränkungen Der Umgebungstemperatur

    • Nicht von Dell zugelassene periphere Karten und/oder periphere Karten über 25 W werden nicht unterstützt. • Intel FPGA wird nicht unterstützt. • 205-W-SKUs, 200W/18C-, 165W/12C- und 150W_8C-Prozessoren werden auf sämtlichen x4-Sockel-Prozessorkonfigurationen nicht unterstützt. • 165-W-SKUs, 130W/8C-, 115W/6C- und 105W_4C-Prozessoren werden auf der x4-Sockel-Prozessorkonfigurationen nicht unterstützt, außer bei vorderseitigen x8-Zoll-SAS/SATA-Laufwerkkonfigurationen.
  • Seite 29 R840-Konfigurationen Rückwandplatine 8-x-2,5-Zoll- 24-x-2,5-Zoll- 24-x-2,5-Zoll- 24-x-2,5-Zoll- SAS/SATA SAS/SATA NVMe SAS/SATA/ (Expander) + 2- (Expander) NVMe x-2,5-Zoll (Expander) (rückseitig) Intel Xeon 150 W Platinum 8160 Intel Xeon Gold 150 W 6148 Intel Xeon Gold 150 W 6142 Intel Xeon Gold 150 W 6136 Intel Xeon 150 W...
  • Seite 30 Tabelle 20. Konfigurationsbasierte Beschränkungen der Umgebungstemperatur R840-Konfigurationen Rückwandplatine 8-x-2,5-Zoll- 24-x-2,5-Zoll- 24-x-2,5-Zoll- 24-x-2,5-Zoll- SAS/SATA SAS/SATA NVMe SAS/SATA/ (Expander) + 2- (Expander) NVMe x-2,5-Zoll (Expander) (rückseitig) R840-Konfigurationen Nein. der unterstützten Prozessoren Prozessorkühlkö rper Nein. Der Nicht-GPU Nicht-GPU Nicht-GPU Nicht-GPU unterstützten GPUs Unterstützter Thermal Design Anzahl der Cores Umgebungsunte Umgebungsunte...
  • Seite 31: Partikel- Und Gasförmige Verschmutzung - Technische Daten

    R840-Konfigurationen Rückwandplatine 8-x-2,5-Zoll- 24-x-2,5-Zoll- 24-x-2,5-Zoll- 24-x-2,5-Zoll- SAS/SATA SAS/SATA NVMe SAS/SATA/ (Expander) + 2- (Expander) NVMe x-2,5-Zoll (Expander) (rückseitig) Intel Xeon 150 W Platinum 8160 Intel Xeon Gold 150 W 6148 Intel Xeon Gold 150 W 6142 Intel Xeon Gold 150W 6136 Intel Xeon 150 W...
  • Seite 32 Tabelle 21. Partikelverschmutzung – Technische Daten Partikelverschmutzung Technische Daten Rechenzentrum-Luftfilterung gemäß ISO Klasse 8 pro ISO 14644-1 Luftfilterung mit einer oberen Konfidenzgrenze von 95 %. ANMERKUNG: Diese Bedingung gilt nur für Rechenzentrumsumgebungen. Luftfilterungsanforderungen beziehen sich nicht auf IT- Geräte, die für die Verwendung außerhalb eines Rechenzentrums, z.
  • Seite 33: Systemdiagnose Und Anzeigecodes

    Systemdiagnose und Anzeigecodes Die Diagnoseanzeigen auf der Vorderseite geben beim Systemstart den Status des Systems wieder. Themen: • Port-LED-Anzeigen • Anzeigecodes für Systemzustand und System-ID • Quick Sync-Anzeigecodes • iDRAC Direct-LED-Anzeigecodes • NIC-Anzeigecodes • Anzeigecodes des Netzteils • Laufwerksanzeigecodes • Verwenden der Systemdiagnose Port-LED-Anzeigen ANMERKUNG:...
  • Seite 34: Anzeigecodes Für Systemzustand Und System-Id

    Systemereignisprotokoll oder das LCD-Display, falls auf der Frontblende verfügbar, um die spezifischen Fehlermeldungen einzusehen. Weitere Informationen zu Fehlermeldungen finden Sie im Dell Benutzerhandbuch zu Ereignis- und Fehlermeldungen unter www.dell.com/openmanagemanuals. Quick Sync-Anzeigecodes Das iDRAC Quick Sync 2-Modul (optional) befindet sich auf dem linken Bedienfeld Ihres Systems.
  • Seite 35: Idrac Direct-Led-Anzeigecodes

    Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen. Weitere Informationen finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller unter Dell.com/idracmanuals bzw. im Benutzerhandbuch für Dell OpenManage Server Administrator unter Dell.com/openmanagemanuals. Stetig gelb leuchtend Gibt an, dass das System in den Starten Sie das System neu.
  • Seite 36: Nic-Anzeigecodes

    Tabelle 26. iDRAC Direct-LED-Anzeigecodes iDRAC Direct-LED- Zustand Anzeigecodes Zwei Sekunden lang stetig Weist darauf hin, dass der Laptop angeschlossen ist. grün Blinkt grün (leuchtet zwei Weist darauf hin, dass der angeschlossene Laptop erkannt wird. Sekunden und leuchtet zwei Sekunden nicht) Leuchtet nicht Weist darauf hin, dass der Laptop nicht angeschlossen ist.
  • Seite 37: Anzeigecodes Des Netzteils

    Daten. Weitere Informationen über die erzeugten Ereignis- und Fehlermeldungen während des Einschaltselbsttests (POST) bei angeschlossenem 2.400-W-Netzteil an einer 110-V-Stromquelle finden Sie im Handbuch „Dell Event and Error Messages Reference Guide“ (Dell Referenzhandbuch zu Ereignis- und Fehlermeldungen) unter www.dell.com/openmanagemanuals. Die Anzeige gibt an, ob Netzstrom genutzt wird oder ob eine Netzstromstörung vorliegt.
  • Seite 38 Netzteile über die gleiche Art der Kennzeichnung verfügen, z. B. Erweiterte Stromleistung. Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt, sogar dann, wenn der Netzteileinheiten haben die gleiche Nennleistung verfügen. Dies führt zu einer Nichtübereinstimmung der Netzteile oder einem...
  • Seite 39 Netzteile über die gleiche Art der Kennzeichnung verfügen, z. B. Erweiterte Stromleistung. Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt, sogar dann, wenn der Netzteileinheiten haben die gleiche Nennleistung verfügen. Dies führt zu einer Nichtübereinstimmung der Netzteile oder einem...
  • Seite 40: Laufwerksanzeigecodes

    Betriebsanzeigecodes Zustand VORSICHT: Wenn zwei Netzteile eingesetzt werden, müssen es Netzteile gleichen Typs sein, die die gleiche maximale Ausgangsleistung besitzen. VORSICHT: Die Kombination von Wechselstrom- und Gleichstromnetzteilen wird nicht unterstützt und verursacht eine Nichtübereinstimmung. Laufwerksanzeigecodes Die LEDs auf dem Laufwerkträger zeigen den Status der einzelnen Laufwerke an. Jeder Laufwerkträger im System verfügt über zwei LEDs: eine Aktivitäts-LED (grün) und eine Status-LED (zweifarbig grün/gelb).
  • Seite 41: Verwenden Der Systemdiagnose

    Verwenden der Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems...
  • Seite 42: Bedienelemente Der Systemdiagnose

    Bedienelemente der Systemdiagnose Menü Beschreibung Konfiguration Zeigt die Konfigurations- und Statusinformationen für alle erkannten Geräte an. Results Zeigt die Ergebnisse aller durchgeführten Tests an. (Ergebnisse) Systemzustand Liefert eine aktuelle Übersicht über die Systemleistung. Ereignisprotokoll Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an.
  • Seite 43: Dokumentationsangebot

    So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: • Über die Dell EMC Support-Website: Klicken Sie auf den Dokumentations-Link in der Spalte „Location“ (Standort) der Tabelle. Klicken Sie auf das benötigte Produkt oder die Produktversion.
  • Seite 44 „Methoden zum Herunterladen von Firmware und Treibern“ in diesem Dokument. Systemverwaltung Weitere Informationen zur Systems Management Dell.com/poweredgemanuals Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen zu Einrichtung, Verwendung Dell.com/openmanagemanuals...
  • Seite 45: Wie Sie Hilfe Bekommen

    Dell stellt verschiedene online-basierte und telefonische Support- und Serviceoptionen bereit. Wenn Sie nicht mit dem Internet verbunden sind, finden Sie weitere Informationen auf Ihrer Bestellung, auf dem Lieferschein, auf der Rechnung oder im Dell Produktkatalog. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie...
  • Seite 46: Quick Resource Locator (Qrl) Für Das Poweredge R840-System

    übermittelt sie an den technischen Support von Dell EMC. • Automatische Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Informationen zum Systemstatus Ihrer Geräte und lädt sie über eine sichere Verbindung auf Dell EMC hoch. Anhand dieser Informationen kann der technische Support von Dell EMC das Problem diagnostizieren. •...
  • Seite 47: Informationen Zum Recycling Oder Zum Service Am Ende Der Nutzungsdauer

    Informationen zum Recycling oder zum Service am Ende der Nutzungsdauer Für dieses Produkt werden in bestimmten Ländern Rücknahme- und Recycling-Services angeboten. Wenn Sie Systemkomponenten entsorgen möchten: Besuchen Sie Dell.com/recyclingworldwide und wählen Sie das gewünschte Land aus. Wie Sie Hilfe bekommen...
