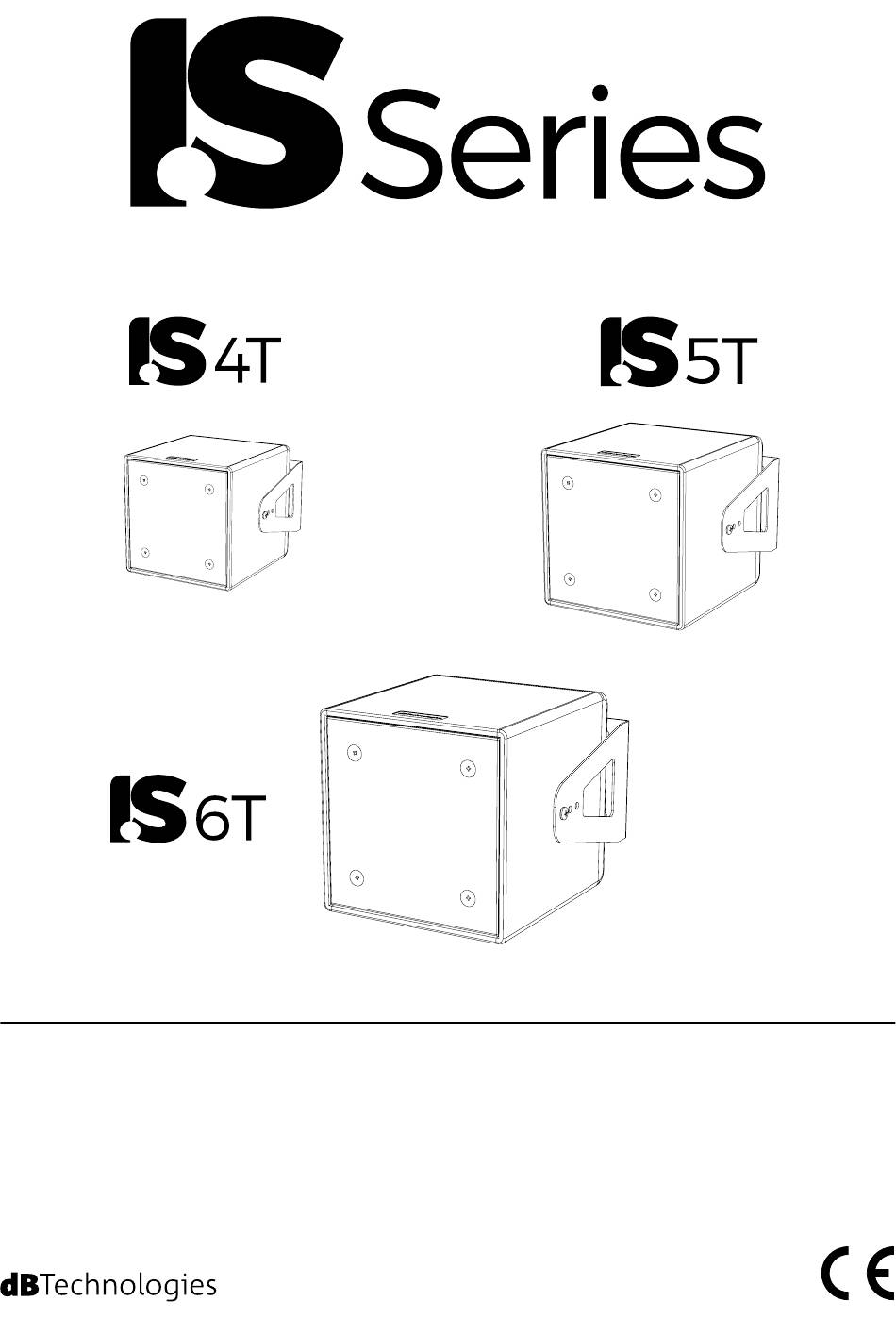

Professional passive speakers
MANUALE D'USO – Sezione 1.
Le avvertenze nel presente manuale devono essere osservate congiuntamente al "MANUALE D'USO - Sezione2".
USER MANUAL - Section 1.
The warnings in this manual must be observed in conjunction with the "USER MANUAL - Section 2".
BEDIENUNGSANLEITUNG – Abschnitt 1.
Die Hinweise in der vorliegenden Bedienungsanleitung sind ebenso zu befolgen wie die in der „BEDIENUNGSANLEITUNG – Abschnitt 2".
MANUEL D'UTILISATION – Section 1
Respecter à la fois les avertissements donnés dans ce document et dans le MANUEL D'UTILISATION - Section 2.
MANUAL DE USO – Sección 1
Respete las advertencias de este manual y los contenidos del "MANUAL DE USO - Sección 2".
Werbung
Verwandte Anleitungen für dB Technologies IS6T-WP
Inhaltszusammenfassung für dB Technologies IS6T-WP
- Seite 1 Professional passive speakers MANUALE D’USO – Sezione 1. Le avvertenze nel presente manuale devono essere osservate congiuntamente al “MANUALE D’USO - Sezione2”. USER MANUAL - Section 1. The warnings in this manual must be observed in conjunction with the “USER MANUAL - Section 2”. BEDIENUNGSANLEITUNG –...
- Seite 2 Italiano WARNING Make sure that the loudspeaker is securely installed in a stable position to avoid any injuries or damages to persons or properties. For safety reasons do not place one loudspeaker on top of another without proper fastening systems. Before hanging the loudspeaker check all the components for damages, deformations, missing or damaged parts that may compromise safety during installation.
- Seite 3 ITALIANO ENGLISH DEUTSCH FRANÇAIS ESPAÑOL IS4T-IS5T-IS6T Cod. 420120373 REV. 1.3...
- Seite 4 Italiano INDICE 1. INFORMAZIONI GENERALI ......................5 BENVENUTI! ..........................5 PANORAMICA INTRODUTTIVA .....................5 RIFERIMENTI PER L’UTENTE ......................5 CONTENUTO DELLA CONFEZIONE ....................6 CARATTERISTICHE MECCANICHE ED ACUSTICHE ................6 DIMENSIONI E PESO ............................6 MECCANICA ................................. 7 PROTEZIONE CONTRO I CORPI SOLIDI E LIQUIDI (GRADO IP) ................7 COPERTURA ACUSTICA ............................
- Seite 5 Italiano 1. INFORMAZIONI GENERALI BENVENUTI! Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! Questa serie di diffusori da installazione racchiude in sé anni di esperienza ed innovazione nel campo della diffusione sonora, con l’impiego di soluzioni d’avanguardia in campo acustico, elettronico e di ricerca sui materiali. PANORAMICA INTRODUTTIVA IS4T, IS5T, IS6T sono diffusori passivi di forma cubica dedicati all’installazione, progettati pensando alle specifiche esigenze degli installatori.
- Seite 6 Italiano CARATTERISTICHE MECCANICHE ED ACUSTICHE DIMENSIONI E PESO La serie IS è stata progettata con particolare attenzione all’ottimizzazione dell’ingombro. Il peso è di appena 2 kg per il modello IS4T, 2.8 kg per IS5T e di 4 kg per IS6T. Le misure principali sono: 130 x 130 x 150mm (LxAxP) - modello IS4T 160 x 160 x 180mm (LxAxP) - modello IS5T...
- Seite 7 Italiano MECCANICA Gli inserti filettati posti sui due lati consentono di fissare i diffusori alla staffa fornita in dotazione tramite le due viti e le relative rondelle in gomma incluse. Per il modello IS4T la staffa offre due posizioni di fissaggio; nel caso di IS5T e IS6T le posizioni possibili sono tre. Per maggiori dettagli consultare la sezione INSTALLAZIONE A MURO di questo manuale.
- Seite 8 Italiano 2. COLLEGAMENTI COLLEGAMENTO E RILANCIO DEL SEGNALE AUDIO L’ingresso audio e il rilancio a un altro diffusore avviene tramite connessione Euroblock (Phoenix); i connettori sono protetti da un pannello metallico facilmente removibile svitando le quattro viti che lo fissano al box. Collegare la sorgente audio (proveniente ad es.
- Seite 9 Italiano 3. INSTALLAZIONE INSTALLAZIONE A MURO Gli speaker IS4T, IS5T, IS6T sono progettati per l’installazione a muro tramite le staffe incluse. Seguire il seguente procedimento: • appoggiare la staffa alla parete ed effettuare quattro fori (materiale non incluso) prendendo come riferimento i quattro fori praticati sulla superficie di appoggio della staffa •...
- Seite 10 Italiano 4. PRIMA RISOLUZIONE DEI PROBLEMI Il diffusore non emette nessun suono 1. Verificare che il collegamento in ingresso del segnale audio sia correttamente effettuato 2. Verificare che i cavi utilizzati non siano danneggiati 3. Verificare che la sorgente audio a monte sia accesa e mostri la presenza di segnale in uscita 5.
- Seite 11 Italiano DIMENSIONI Materiale: Cabinet in legno, verniciatura nera/bianca Griglia: Interamente in metallo - lavorazione CNC Montaggio: A muro con staffa Predispozioni anteriori di Punti integrati laterali nel cabinet montaggio: Larghezza: 130 mm (5.1 inch.) 160 mm (6.3 inch.) 195 mm (7.7 inch.) Altezza: 130 mm (5.1 inch.) 160 mm (6.3 inch.)
- Seite 12 English CONTENTS 1. GENERAL INFORMATION ......................13 WELCOME! ..........................13 INTRODUCTORY OVERVIEW ......................13 USER INFORMATION ........................13 PACKAGE CONTENTS ........................14 MECHANICAL AND ACOUSTIC FEATURES ..................14 DIMENSIONS AND WEIGHT ..........................14 MECHANICAL FEATURES ........................... 15 PROTECTION AGAINST SOLID OBJECTS AND LIQUIDS (IP RATING) ..............15 ACOUSTIC COVERAGE ............................
- Seite 13 English 1. GENERAL INFORMATION WELCOME! Thanks for purchasing a product that was designed and developed in Italy by dBTechnologies! This series of installation speakers embodies years of experience and innovation in the field of sound reproduction, with the use of cutting edge solutions in the fields of acoustics, electronics and materials research. INTRODUCTORY OVERVIEW The IS4T, IS5T and IS6T are passive cube speakers for permanent installation, and have been designed with the specific needs of installers in mind.
- Seite 14 English MECHANICAL AND ACOUSTIC FEATURES DIMENSIONS AND WEIGHT The IS series has been designed with particular attention to optimising the overall dimensions. The weight is just 2 kg for the IS4T, 2.8 kg for the IS5T and 4 kg for the IS6T. The main dimensions are: 130 x 130 x 150mm (WxHxD) - IS4T model 160 x 160 x 180mm (WxHxD) - IS5T model...
- Seite 15 English MECHANICAL FEATURES The threaded inserts on the two sides of the speaker which allow it to be fixed to the bracket supplied using the two screws and rubber washers included in the package. For the IS4T model, the bracket provides two possible mounting positions; on the IS5T and IS6T there are three possible positions.
- Seite 16 English 2. CONNECTIONS CONNECTING AND LINKING THE AUDIO SIGNAL The audio input and link to another speaker are connected via Euroblock (Phoenix) connectors; the connectors are protected under a metal panel that is easily removed by unscrewing the four screws securing it to the cabinet. Connect the audio source (e.g., from an amplifier or another speaker) to the INPUT terminal using the provided female connectors respecting the polarity markings next to the connectors (positive to positive, negative to negative).
- Seite 17 English 3. INSTALLATION WALL MOUNTING The IS4T, IS5T and IS6T speakers are designed for wall mounting using the brackets supplied. Proceed as follows: • hold the bracket against the wall, mark the centres of the four holes in the bracket on the wall then drill the four holes (materials not supplied) •...
- Seite 18 English 4. TROUBLESHOOTING The speaker does not produce any sound 1. Check that the audio signal input is connected correctly 2. Check that the connection cables are not damaged 3. Check that the audio source is powered on and clearly shows an output signal 5.
- Seite 19 English DIMENSIONS Material: Wood cabinet, black/white paint finish Grille: All metal – CNC machined Installation: Wall-mounted on bracket Mounting points: Integrated in sides of cabinet Width: 130 mm (5.1 inch.) 160 mm (6.3 inch.) 195 mm (7.7 inch.) Height: 130 mm (5.1 inch.) 160 mm (6.3 inch.) 195 mm (7.7 inch.) Depth:...
- Seite 20 Deutsch INHALTSVERZEICHNIS 1. ALLGEMEINE HINWEISE ......................21 WILLKOMMEN! ...........................21 KURZBESCHREIBUNG ........................21 HINWEISE FÜR DEN BENUTZER ....................21 INHALT DER VERPACKUNG ......................22 MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN ..............22 ABMESSUNGEN UND GEWICHT ........................22 MECHANIK ................................. 23 SCHUTZ GEGEN FESTSTOFFE UND FLÜSSIGKEITEN (IP-SCHUTZART) .............. 23 ABSTRAHLWINKEL .............................
- Seite 21 Deutsch 1. ALLGEMEINE HINWEISE WILLKOMMEN! Danke, dass Sie ein Produkt erworben haben, das von dBTechnologies in Italien entworfen und entwickelt wurde! Diese Serie von Lautsprechern zur Festinstallation ist das Ergebnis langjähriger Erfahrung und Innovation im Bereich der Soundsysteme. Sie bietet fortschrittliche Lösungen in Sachen Akustik und Elektronik sowie im Hinblick auf die Materialauswahl.
- Seite 22 Deutsch MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN ABMESSUNGEN UND GEWICHT Die Serie IS zeichnet sich durch kompakte Abmessungen aus. Das Gewicht beträgt knapp 2 kg bei Modell IS4T, 2.8 kg bei IS5T und 4 kg bei IS6T. Gesamtabmessungen: 130 x 130 x 150 mm ( BxHxT) - Modell IS4T 160 x 160 x 180mm ( BxHxT) - Modell IS5T 195 x 195 x 210mm ( BxHxT) - Modell IS6T IS4T...
- Seite 23 Deutsch MECHANIK Die Lautsprecher können über die beidseitig vorhandenen Gewindeeinsätze mit den beiden mitgelieferten Schrauben und Gummischeiben an der im Lieferumfang enthaltenen Wandhalterung befestigt werden. Bei Modell IS4T bietet die Halterung zwei, bei den Modellen IS5T und IS6T jeweils drei Befestigungspositionen. Für weitere Einzelheiten siehe Abschnitt WANDMONTAGE in dieser Anleitung.
- Seite 24 Deutsch 2. ANSCHLÜSSE ANSCHLUSS UND WEITERLEITUNG DES AUDIOSIGNALS Der Audioeingang und das Durchschleifen zu einem anderen Lautsprecher erfolgt mittels Euroblock-Anschluss (Phoenix); die Verbinder sind durch eine am Gehäuse verschraubte Metallplatte geschützt, die durch Lösen der vier Befestigungsschrauben leicht abnehmbar ist. Die Audioquelle (z.
- Seite 25 Deutsch 3. INSTALLATION WANDMONTAGE Die Lautsprecher IS4T, IS5T, IS6T sind für die Wandmontage mit den mitgelieferten Halterungen vorgesehen. Dabei wie folgt vorgehen: • Die Halterung an der Wand auflegen und vier Bohrungen in Entsprechung zu den vier Bohrungen der Halterung ausführen (Material nicht mitgeliefert) •...
- Seite 26 Deutsch 4. ERSTE FEHLERBEHEBUNG Der Lautsprecher gibt keinen Klang wieder 1. Überprüfen, ob die Eingangsverbindung des Audio-Signals korrekt vorgenommen wurde 2. Überprüfen, ob die verwendeten Kabel beschädigt sind 3. Überprüfen, ob die vorgeschaltete Audioquelle eingeschaltet ist und das Vorhandensein eines Ausgangssignals anzeigt 5.
- Seite 27 Deutsch ABMESSUNGEN Material: Holzgehäuse, Lackierung Schwarz/Weiß Schutzgitter: Vollständig aus Metall - CNC-Bearbeitung Montage: Wandmontage mit Halterung Vordere Gewindeeinsätze an den Gehäuseseiten Montagevorrüstungen: Breite: 130 mm (5.1 inch.) 160 mm (6.3 inch.) 195 mm (7.7 inch.) Höhe: 130 mm (5.1 inch.) 160 mm (6.3 inch.) 195 mm (7.7 inch.) Tiefe:...
- Seite 28 Français TABLE DES MATIÈRES 1. INFORMATIONS GENERALES ....................29 BIENVENUE ! ..........................29 INTRODUCTION ..........................29 RÉFÉRENCES POUR L'UTILISATEUR ....................29 CONTENU DE L'EMBALLAGE .......................30 CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES ...............30 DIMENSIONS ET POIDS............................30 MÉCANIQUE ............................... 31 PROTECTION CONTRE LES CORPS SOLIDES ET LIQUIDES (DEGRÊ IP) ............. 31 COUVERTURE SONORE .............................
- Seite 29 Français 1. INFORMATIONS GENERALES BIENVENUE ! Merci d'avoir acheté un produit conçu et développé en Italie par dBTechnologies ! Cette série d’enceintes, fruit d'une longue expérience et d’années d’innovation dans le domaine du son, s’appuie sur des solutions d’avant- garde pour l'acoustique et l'électronique auxquelles s’ajoute une recherche poussée sur les matériaux. INTRODUCTION IS4T, IS5T, IS6T sont des enceintes passives cubiques dédiées à...
- Seite 30 Français CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES DIMENSIONS ET POIDS La série IS a été conçue avec une attention particulière à l'optimisation de l'espace. Le poids n'est que de 2 kg pour le modèle IS4T, 2,8 kg pour l'IS5T et 4 kg pour l'IS6T. Les dimensions principales sont : 130 x 130 x 150mm (LxHxP) - modèle IS4T 160 x 160 x 180mm (LxHxP) - modèle IS5T...
- Seite 31 Français MÉCANIQUE Les inserts filetés des deux côtés permettent de fixer les enceintes au support fourni à l'aide des deux vis et des rondelles en caoutchouc correspondantes incluses. Pour le modèle IS4T, le support offre deux positions de fixation ; dans le cas de IS5T et IS6T, il y a trois positions possibles.
- Seite 32 Français 2. CONNEXIONS BRANCHEMENT ET RELANCE DU SIGNAL AUDIO L'entrée audio et le relais vers une autre enceinte s'effectuent via une connexion Euroblock (Phoenix) ; les connecteurs sont protégés par un panneau métallique facilement démontable en dévissant les quatre vis qui le fixent au caisson.
- Seite 33 Français 3. INSTALLATION INSTALLATION MURALE Les enceintes IS4T, IS5T, IS6T sont conçues pour une installation murale à l'aide des supports inclus. Suivre la procédure ci-dessous : • poser le support contre le mur et percer quatre trous (matériel non inclus) en prenant comme référence les quatre trous percés sur la surface d'appui du support •...
- Seite 34 Français 4. DÉPANNAGE L’enceinte n'émet aucun son 1. Vérifier que la connexion en entrée du signal audio est correctement effectuée 2. Vérifier que les câbles ne sont pas endommagés 3. Vérifier que la source audio est allumée et qu’elle indique clairement la présence du signal en sortie 5.
- Seite 35 Français DIMENSIONS Matériau : Caisson en bois, peint en noir/blanc Grille : Entièrement en métal - usinage CNC Montage : Mural avec support Prédispositions antérieures Points intégrés latéraux dans le caisson de montage : Largeur : 130 mm (5.1 inch.) 160 mm (6.3 inch.) 195 mm (7.7 inch.) Hauteur :...
- Seite 36 Español ÍNDICE 1. INFORMACIÓN GENERAL ......................37 ¡ENHORABUENA! ........................37 INTRODUCCIÓN ..........................37 NOTAS PARA EL USUARIO ......................37 CONTENIDO DEL EMBALAJE .......................38 CARACTERÍSTICAS MECÁNICAS Y ACÚSTICAS ................38 MEDIDAS Y PESO ............................... 38 MECÁNICA ................................. 39 PROTECCIÓN CONTRA CUERPOS EXTRAÑOS Y LÍQUIDOS (GRADO IP) ............39 COBERTURA DE SONIDO ..........................
- Seite 37 Español 1. INFORMACIÓN GENERAL ¡ENHORABUENA! Gracias por elegir un producto diseñado y desarrollado en Italia por dBTechnologies. Esta serie de altavoces profesionales es fruto de años de experiencia e innovación en los sistemas de sonido, con la utilización de soluciones de vanguardia en el campo acústico y electrónico, así como la selección de materiales. INTRODUCCIÓN IS4T, IS5T y IS6T son altavoces pasivos con forma cúbica diseñados para instalación fija pensando en las necesidades específicas de los instaladores.
- Seite 38 Español CARACTERÍSTICAS MECÁNICAS Y ACÚSTICAS MEDIDAS Y PESO La serie IS se ha diseñado cuidando especialmente la optimización de sus medidas. El peso es de tan solo 2 kg para el modelo IS4T, 2,8 kg para IS5T y 4 kg para IS6T. Sus medidas son las siguientes: 130 x 130 x 150 mm (anchoxaltoxprofundo, en la figura LxHxA) - modelo IS4T 160 x 160 x 180 mm (anchoxaltoxprofundo, en la figura LxHxA) - modelo IS5T...
- Seite 39 Español MECÁNICA Los orificios roscados presentes en ambos lados permiten sujetar los altavoces al soporte suministrado mediante los dos tornillos y las correspondientes arandelas de goma incluidos. Para el modelo IS4T el soporte ofrece dos posiciones de fijación; en el caso de IS5T y IS6T hay tres posiciones posibles.
- Seite 40 Español 2. CONEXIONES CONEXIÓN Y TRANSMISIÓN DE LA SEÑAL DE AUDIO La entrada de audio y la transmisión a otro altavoz se realizan mediante conexión Euroblock (Phoenix); los conectores están protegidos por un panel metálico que se retira fácilmente soltando los cuatro tornillos que lo sujetan a la carcasa.
- Seite 41 Español 3. INSTALACIÓN INSTALACIÓN EN LA PARED Los altavoces IS4T, IS5T, IS6T están diseñados para montaje en la pared con los soportes incluidos. El procedimiento es el siguiente: • Apoye el soporte a la pared y taladre cuatro orificios (material no incluido) tomando como referencia los cuatro orificios presentes en la superficie de apoyo del soporte •...
- Seite 42 Español 4. SOLUCIÓN DE PROBLEMAS El altavoz no emite ningún sonido. 1. Compruebe que la conexión de entrada de la señal de audio se haya realizado correctamente 2. Compruebe que los cables no estén dañados 3. Compruebe que la fuente de sonido se haya encendido y muestre claramente la presencia de la señal de salida 5.
- Seite 43 Español DIMENSIONES Material: Caja de madera, pintada de negro/blanco Rejilla: Íntegramente de metal - mecanizado CNC Montaje: En pared con soporte Preparación para el Orificios integrados en los lados de la caja montaje: Anchura: 130 mm (5.1 in) 160 mm (6.3 in) 195 mm (7.7 in) Altura: 130 mm (5.1 in)
