IG2T
MANUALE D'USO – Sezione 1
USER MANUAL - Section 1
BEDIENUNGSANLEITUNG - Abschnitt 1
CARACTERISTIQUES TECHNIQUES - Section 1
MANUAL DEL USUARIO - Sección 1
Le avvertenze nel presente manuale devono essere osservate congiuntamente al "MANUALE D'USO - Sezione2".
The warnings in this manual must be observed together with the "User Manual - Section 2".
Die Warnungen in diesem Handbuch müssen in Verbindung mit der "BEDIENUNGSANLEITUNG - Abschnitt 2" beobachtet werden".
Les avertissements specifiés dans ce manuel doivent être respectés ainsi que les "CARACTERISTIQUES TECHNIQUES -Section 2".
Las advertencias del presente manual se deben tener en cuenta conjuntamente con las del "Manual del usuario" - Sección 2".
Werbung
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für dB Technologies 420120238
Inhaltszusammenfassung für dB Technologies 420120238

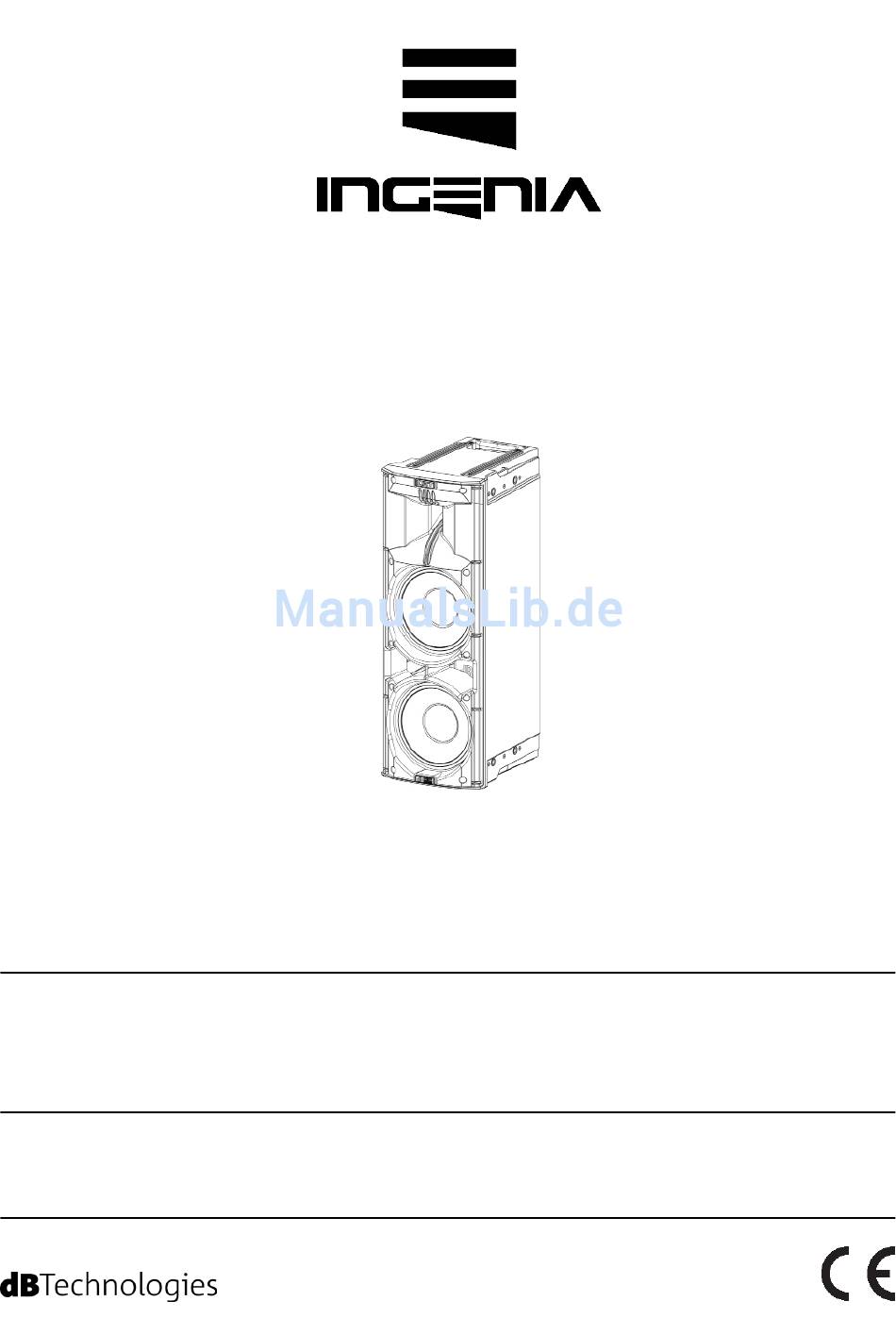

- Seite 1 IG2T MANUALE D’USO – Sezione 1 USER MANUAL - Section 1 BEDIENUNGSANLEITUNG - Abschnitt 1 CARACTERISTIQUES TECHNIQUES - Section 1 MANUAL DEL USUARIO - Sección 1 Le avvertenze nel presente manuale devono essere osservate congiuntamente al “MANUALE D’USO - Sezione2”. The warnings in this manual must be observed together with the "User Manual - Section 2".
- Seite 2 If you use the loudspeakers outdoor avoid spots exposed to bad weather conditions. Contact dBTechnologies for accessories to be used with the speakers. dBTechnologies will not accept any responsibility for damages caused by inappropiate accessories or additional devices. INGENIA IG2T Cod. 420120238 REV. 1.1...
- Seite 3 ITALIANO ENGLISH DEUTSCH FRANÇAIS ESPAÑOL INGENIA IG2T Cod. 420120238 REV. 1.1...
-
Seite 4: Inhaltsverzeichnis
IL MENU OPTIONS ......................27 PASSWORD .............................. 27 CONTRAST ..............................27 STAND-BY ..............................27 RESTORE ..............................27 INFO ................................. 27 EXIT................................27 IL MENU EXIT ........................28 4. ESEMPI DI INSTALLAZIONE ....................29 INSTALLAZIONE SU STATIVO .................... 29 INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 5: Indice
5. AGGIORNAMENTO DEL FIRMWARE .................. 32 6. RISOLUZIONE DEI PROBLEMI ..................... 33 7. SPECIFICHE TECNICHE ......................35 GENERALE ..............................35 DATI ACUSTICI ............................35 AMPLIFICATORE ............................35 PROCESSORE ............................36 INGRESSI ..............................36 DIMENSIONI ............................. 36 INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 6: Informazioni Generali
“SUPPORTO”. • scaricare ed installare il firmware più aggiornato dal sito http://www.dbtechnologies.com nella sezione “DOWNLOADS” (vedi il capitolo AGGIORNAMENTO DEL FIRMWARE). • conservare prova d’acquisto e GARANZIA (Manuale d’uso “sezione 2”). INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 7: Caratteristiche Meccaniche Ed Acustiche
Utilizzando 2 speaker sovrapposti, inoltre, è possibile controllare con il digital steering la copertura totale degli speaker. Questo consente, pur installando 2 IG2T in verticale, di ottenere l’effetto di un unico speaker inclinato, con tutti i vantaggi di direttività collegati. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 8: Accessori
Fly Bar DRK-IG Staffe di collegamento LP-IG TA-IG truss adapter Stand GSA-IG WB-IG2 ATTENZIONE • Non utilizzare mai le maniglie per appendere il diffusore! Per ogni ulteriore informazione si prega di consultare i manuali relativi. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 9: Caratteristiche Della Sezione Di Amplificazione E Di Controllo
In caso di malfunzionamento, interrompere immediatamente l’alimentazione, scollegando il modulo dalla rete, e contattare un riparatore autorizzato. Il pannello del DIGIPRO G3 è caratterizzato da: • Sezione di Input e Controllo • Amplificatore • Sezione di Alimentazione INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 10: Sezione Di Input E Di Controllo
L’utilizzo con connettori differenti o di scarsa qualità potrebbe compromettere la funzionalità del diffusore. 7. SELETTORE “INPUT SENSITIVITY” Selettore di ingresso di un segnale proveniente da mixer o linea (“LINE”) o l’ingresso di un segnale che provenga da un microfono (“MIC”). INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 11: Sezione Di Alimentazione
220-240 V. Se è necessario operare nel range di tensione 100-120 V: 1. Disconnettere ogni connessione, compresa l’alimentazione. 2. Attendere 5 minuti. 3. Sostituire il fusibile con quello fornito nella confezione per il range 100-120 V. 4. Utilizzare solo il cavo di alimentazione in dotazione. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 12: Prima Accensione
2. Attendere 5 minuti. 3. Sostituire il fusibile con quello fornito nella confezione per il range 100-120 V. 4. Utilizzare solo il cavo di alimentazione in dotazione. INSTALLAZIONE COLLEGAMENTO DEGLI INGRESSI MIXER / LINEA MICROFONO INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 13: Collegamento Dell' Alimentazione
All’accensione il led di picco lampeggia brevemente e lo schermo OLED (2) si attiva attestandosi sulla schermata iniziale: • Ruotare il PUSH ROTARY ENCODER (3) a sinistra o destra per regolare il volume del sistema al livello adeguato. • Verificare la corretta emissione sonora di IG2T INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 14: Collegamento Delle Uscite Fra Più Moduli (Rilancio Dell'alimentazione)
A.E.B. Industriale declina ogni responsabilità in caso di utilizzo di cavi non idonei, non certificati e non compatibili col corretto dimensionamento dell’impianto e le normative in vigore per il Paese di utilizzo. ALIMENTAZIONE RILANCIO INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 15: Collegamento Delle Uscite Fra Più Moduli (Rilancio Del Segnale Audio)
INGRESSI). Collegare poi con un cavo bilanciato XLR l’uscita “LINK” (5) del primo diffusore all’ingresso “INPUT” (6) del secondo. Questa seconda operazione può essere poi ripetuta collegando diffusori per ottenere l’installazione più adeguata al contesto. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 16: Utilizzo Di Una Coppia Di Due Diffusori Ig2T In Colonna
E’ possibile montare, far dialogare e riconoscere tramite le porte ad infrarossi solo 2 diffusori identici. • Non utilizzare mai le maniglie per appendere il diffusore! LATO INFERIORE LATO SUPERIORE LATO SUPERIORE LATO INFERIORE INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 17: Pannello Di Controllo E Menu Di Settaggio
è quindi possibile controllarli entrambi agendo sul rotary di uno solo (mirroring OLED). All’accensione dell’IG2T, il display si attesta sulla schermata iniziale, che mostra il GAIN e il livello di segnale VU METER. INGENIA IG2T Cod. 420120238 REV. 1.1... - Seite 18 2 diffusori sovrapposti. • Il menu “SUBWOOFER MATCHING” è visibile solo quando si sia selezionata la presenza di un subwoofer nelle impostazioni. INGENIA IG2T Cod. 420120238 REV. 1.1...
- Seite 19 Italiano La struttura dei menu principali può essere rappresentata circolarmente, il push rotary encoder consente di scorrerla sia con rotazione a sinistra che a destra. Vedi figura sottostante. Rappresentazione circolare dei menu INGENIA IG2T Cod. 420120238 REV. 1.1...
-
Seite 20: Il Menu Build System
1. Ruotare il rotary selezionando la voce “subwoofer” e confermarla. 2. Selezionare e confermare il numero di subwoofer che si intende utilizzare. 3. Selezionare e confermare NEXT per passare al menu successivo, selezionare e confermare BACK per ritornare al sottomenu SYSTEM CHECK. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 21: System Type
“SAVE” e di richiamarli con la funzione “RECALL”. Nel caso sia necessario poi modificare i settaggi presenti in una delle locazioni di memoria, è possibile sovrascrivere successivamente le locazioni precedentemente salvate. Save/Load Menu INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 22: Il Menu Acoustic Correction
• L’acoustic correction può essere usata per migliorare l’intelligibilità o attenuare frequenze che risultino predominanti. Non sostituisce una corretta disposizione dei diffusori, che va valutata tenendo conto delle caratteristiche acustiche dell’ambiente. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 23: Il Menu Stage Alignment
0-126 ms in termini di tempo o 0-43,7 m / 0-143,4 ft (piedi) in termini di distanzaRitornare alla schermata iniziale selezionando il simbolo “HOME”. System Delay Menu 3. Ritornare alla schermata iniziale selezionando il simbolo “HOME”. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 24: Il Menu Microphone Setting
4. selezionare e confermare il valore di frequenza di centro banda, con range variabile 260 Hz – 15000 Hz e risoluzione di 10 Hz (selezionare il valore “None” se si intende disattivare il filtro). 5. Ritornare alla schermata iniziale selezionando il simbolo “HOME”. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 25: Il Menu System Coverage
(ad esempio pubblico non molto distante dai diffusiori e installazione in sospensione). • DOWN -10° per una direttività con la maggior angolazione possibile verso il basso (ad esempio con un pubblico vicino e un’installazione in sospensione). INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 26: Il Menu Subwoofer Matching
COLLEGAMENTO DIRETTO, verificare la frequenza di crossover sul subwoofer, e replicarla sull’IG2T impostando il relativo valore nel campo HpFilter. b) In caso di collegamento XOVER DAL SUBWOOFER, settare “SubXover” nel campo HpFilter di IG2T. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 27: Il Menu Options
1. Selezionare e confermare per attivare un ripristino alle impostazioni di fabbrica. INFO 1. Selezionare e confermare per visualizzare le informazioni sull’ultima versione firmware caricata. EXIT 1. Selezionare e confermare per uscire dal menu OPTIONS. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 28: Il Menu Exit
Italiano IL MENU EXIT Questo menu permette, quando selezionato e confermato, di ritornare alla schermata iniziale dell’IG2T. Exit Menu INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 29: Esempi Di Installazione
è 150 cm. E’ necessario un fissaggio meccanico addizionale, o un fissaggio con cinghie per assicurare correttamente l’installazione. Seguire le istruzioni relative alla configurazione del subwoofer relativa alla sezione SUBWOOFER MATCHING volta completata l’installazione. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 30: Installazione A Terra
(è obbligatorio in questo caso l’utilizzo di LP-IG), della possibilità di utilizzare la tecnologia del digital steering (vedi paragrafo). Consultare le istruzioni di WB-IG2 per ulteriori informazioni. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 31: Il Digital Steering
è possibile modificare la copertura acustica tramite un apposito menu SYSTEM COVERAGE (altrimenti invisibile se il diffusore è in configurazione singola): Platea Per ogni informazione ulteriore fare riferimento alla sezione IL MENU SYSTEM COVERAGE. Inclinazione INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 32: Aggiornamento Del Firmware
4. Selezionare il file del firmware precedentemente scaricato (verificando la correttezza in base al proprio sistema operativo). 5. Cliccare UPDATE. ATTENZIONE! Aggiornando il firmware non è garantita la presenza delle vecchie impostazioni salvate alla successiva accensione del prodotto. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 33: Risoluzione Dei Problemi
3. Verificare le impostazioni dei menu che influiscono sul contenuto in frequenza del segnale in uscita e in particolare: ACOUSTIC CORRECTION MICROPHONE SETTING se in ingresso è collegato un microfono INGENIA IG2T Cod. 420120238 REV. 1.1... - Seite 34 SYSTEM DELAY Il display non permette di vedere chiaramente le impostazioni dei menu: 1. Accedere al menu relativo alla regolazione della luminosità del display OPTIONS CONTRAST (vedi le informazioni relative alla sezione IL MENU OPTIONS). INGENIA IG2T Cod. 420120238 REV. 1.1...
-
Seite 35: Specifiche Tecniche
Compression driver al neodimio Direttività: Verticale asimmetrica 1900 Hz Frequenza di crossover: Copertura (HxV): 100° x 80° (+15°/-65°) 2 x 8” LF Voice coil: 2” Tipologia LF: Neodimio AMPLIFICATORE Tipologia: Digipro® G3 Classe di amplificazione: Classe D INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 36: Processore
Peak, RMS, Termico INGRESSI Ingressi: 1x Combo (XLR/Jack) bilanciato/sbilanciato Uscite: 1x XLR link OUT USB: Mini USB di tipo B DIMENSIONI Materiale: Polipropilene PP rinforzato Griglia: Acciaio verniciato / lavorazione CNC Sì Predisposizione per fly-bar: INGENIA IG2T Cod. 420120238 REV. 1.1... - Seite 37 Italiano Maniglie: 1 superiore / 1 inferiore con interfaccia IR Montaggio su palo: Sì, 36 mm Larghezza: 228 mm Altezza: 646 mm Profondità: 315 mm 12,8 kg Peso: INGENIA IG2T Cod. 420120238 REV. 1.1...
- Seite 38 A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel +39 051 969870 Fax +39 051 969725 www.dbtechnologies.com info@dbtechnologies-aeb.com INGENIA IG2T Cod. 420120238 REV. 1.1...
- Seite 39 SUBWOOFER MATCHING MENU ..................61 OPTIONS MENU ........................62 PASSWORD ..............................62 CONTRAST ..............................62 STAND-BY ..............................62 RESTORE ..............................62 INFO ................................62 EXIT................................62 EXIT MENU ..........................63 4. INSTALLATION EXAMPLES ....................64 INSTALLATION ON STAND ....................64 INGENIA IG2T Cod. 420120238 REV. 1.1...
- Seite 40 INSTALLATION WITH WALL BRACKETS ................65 DIGITAL STEERING ......................66 5. UPDATING THE FIRMWARE ....................67 6. TROUBLESHOOTING ......................68 7. TECHNICAL SPECIFICATIONS ....................70 GENERAL ..................................70 ACOUSTIC DATA ............................70 AMPLIFIER ..............................70 PROCESSOR ..............................71 INPUTS................................ 71 DIMENSIONS .............................. 71 INGENIA IG2T Cod. 420120238 REV. 1.1...
-
Seite 41: General Informations
Web site http://www.dbtechnologies.com, in the “DOWNLOADS” section (see chapter UPDATING THE FIRMWARE). • keep the proof of purchase and the WARRANTY (User manual - section 2). INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 42: Mechanical And Acoustic Characteristics
IG2Ts, you can also control with the digital steering the full coverage of the speakers. This allows, even installing the IG2Ts vertically, to achieve the effect of a single inclined speaker, with all the ensuing benefits in terms of directivity. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 43: Accessories
A specially designed bag (TC-IG2T) and a rain cover (RC-M1) are available for speaker transport and protection. Fly Bar DRK-IG LP-IG Locking Bracket TA-IG truss adapter GSA-IG stand WB-IG2 WARNING • Never use the handles to suspend the speaker! For further information please refer to the relevant manuals. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 44: Characteristics Of The Amplification And Control Section
In case of malfunction, immediately cut off the power supply, by disconnecting the module from the mains, then contact an authorised repairman. The DIGIPRO G3 panel consists of: • INPUT AND CONTROL SECTION • AMPLIFIER • POWER SUPPLY SECTION INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 45: Input And Control Section
Using different or poor-quality connectors might affect the speaker operation. 7. “INPUT SENSITIVITY” SELECTOR A selector allowing to set whether the incoming signal comes from a mixer/a line (“LINE”) or from a microphone (“MIC”). INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 46: Power Supply Section
1. Disconnect all connections, including the power supply one 2. Wait 5 minutes. 3. Replace the fuse with the one included in the package for the 100-120 V range. 4. Only use the provided power cord. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 47: First Switch-On
2. Wait 5 minutes. 3. Replace the fuse with the one included in the package for the 100-120 V range. 4. Only use the provided power cord. INSTALLATION CONNECTING THE INPUTS MIXER / LINE MICROPHONE INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 48: Connecting The Power Supply
• Turn the PUSH ROTARY ENCODER (3) to the left or to the right to adjust the system gain to an appropriate level. • Verify the correct sound emission of IG2T. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 49: Connecting Outputs Between Multiple Modules (Power Supply Linking)
A.E.B. Industriale accepts no responsibility in case of use of cables which are unsuitable, non-certified, non-compatible with the correct system sizing and the regulations in force in the country of use. POWER SUPPLY LINK INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 50: Connecting Outputs Between Multiple Modules (Audio Signal Linking)
“INPUT” input (6) of the second one. This second operation can then be repeated to connect other speakers, to get the installation layout that is the most appropriate for the context. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 51: Use Of A Pair Of Stacked Ig2T Speakers
ATTENTION! • Only 2 identical speakers can be installed, interconnected and detected through the infra-red ports. • Never use the handles to suspend the speaker! BOTTOM BOTTOM INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 52: Control Panel And Setting Menus
If the speakers are 2, correctly stacked, the system recognizes them, and you can control both of them using the rotary of one of them (mirroring OLED). At switch-on, the IG2T display shows the initial screen, indicating the GAIN and the signal level, simulating a VU METER. INGENIA IG2T Cod. 420120238 REV. 1.1... - Seite 53 2 stacked speakers. • The “SUBWOOFER MATCHING” menu is only displayed when the presence of a subwoofer has been selected in the settings. INGENIA IG2T Cod. 420120238 REV. 1.1...
- Seite 54 The main menu structure can be represented in a circular form, as the push rotary encoder allows to browse the menus by rotating it both to the left and to the right. Circular form representation INGENIA IG2T Cod. 420120238 REV. 1.1...
-
Seite 55: Build System Menu
2. select and confirm the number of subwoofers you want to use 3. select and confirm NEXT to switch to the next menu; select and confirm BACK to return to the SYSTEM CHECK sub-menu INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 56: System Type
“SAVE” function, and to recall them using the “RECALL” function. Should you later have to edit the settings stored in one of the memory slots, you can later overwrite the previously saved slots. Save/Load System Menu INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 57: Acoustic Correction Menu
The acoustic correction can be used to improve intelligibility or attenuate frequencies which are predominant. It does not replace a proper speaker arrangement, which must be assessed taking into account the acoustic characteristics of the room or of the outdoor environment. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 58: Stage Alignment Menu
2. Select and confirm the desired delay value, with a range of 0-126 ms in terms of time or of 0-43.7 m / 0-143.4 ft (feet) in terms of distance 3. Return to the initial screen by selecting the “HOME” symbol System Delay Menu INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 59: Microphone Setting Menu
260 Hz – 15000 Hz and a resolution of 10 Hz (select the “None” value if you wish to disable the filter) 5. Return to the initial screen by selecting the “HOME” symbol INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 60: System Coverage Menu
-5° for a directivity with a medium downward inclination (for example with public close to the speakers and flown installation). • DOWN -10° to incline the acoustic coverage as downward as possible (public very close to the speakers and flown installation). INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 61: Subwoofer Matching Menu
DIRECT CONNECTION, check the subwoofer crossover frequency, and replicate it on IG2T by setting its value in the HpFilter field. b) In case of connection XOVER FROM THE SUBWOOFER, set “SubXover” in the field HpFilter of IG2T. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 62: Options Menu
1. Select and confirm to restore the factory settings. INFO 1. Select and confirm to display the information about the latest firmware version loaded into the system. EXIT 1. Select and confirm to exit the OPTIONS menu. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 63: Exit Menu
English EXIT MENU When selected and confirmed, this menu allows to return to the initial screen of IG2T. Exit Menu INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 64: Installation Examples
The maximum permissible height between the base of the speaker and the floor is 150 cm. Once the installation is completed, follow the subwoofer configuration instructions in the SUBWOOFER MATCHING section. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 65: Floor Installation
In the case of properly installed dual vertical speaker (it is mandatory in this case to use LP-IG), consider the possibility of using digital steering technology (see paragraph). For details, refer to the instructions of WB-2 INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 66: Digital Steering
IG2T allows to modify the acoustic coverage through a specific menu, SYSTEM COVERAGE (not displayed if the Hall speaker is in a single configuration): For any further information please refer to the section SYSTEM COVERAGE MENU. Inclination INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 67: Updating The Firmware
4. Select the previously downloaded firmware file (verifying that it is appropriate for your operating system) 5. Click UPDATE ATTENTION! When the firmware is updated the presence of the old saved settings at the next switch-on is not guaranteed. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 68: Troubleshooting
The settings of the different menus in the control panel cannot be modified, though the speaker is clearly on: 1. Verify if any lock password has previously been set. 2. Verify that the push rotary encoder operates properly when rotated and pressed. INGENIA IG2T Cod. 420120238 REV. 1.1... - Seite 69 1. Verify the menu settings affecting the delay of the audio signal and in particular: STAGE ALIGNMENT SYSTEM DELAY The display doesn’t clearly show the menu settings: 1. Access the menu allowing to adjust the display brightness, OPTIONS CONTRAST (see the relevant information in the OPTIONS MENU paragraph). INGENIA IG2T Cod. 420120238 REV. 1.1...
-
Seite 70: Technical Specifications
Neodymium compression driver Directivity: Vertical asymmetric 1900 Hz Crossover Frequency: Coverage (HxV): 100° x 80° (+15°/-65°) 2 x 8” LF Voice coil: 2” LF Type: Neodymium AMPLIFIER Type: Digipro® G3 Amplification class: D class INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 71: Processor
Limiter: Peak, RMS, Thermal INPUTS Inputs: 1x Combo (XLR/Jack) balanced/unbalanced Outputs: 1x XLR link OUT USB: Mini US, B type DIMENSIONS Material: Reinforced PP Polypropylene Painted steel / CNC machining Grid: Ready for fly-bar: INGENIA IG2T Cod. 420120238 REV. 1.1... - Seite 72 1 upper / 1 lower with IR interface Installation on pole: Yes, 36 mm Width: 228 mm (8.98 in) Height: 646 mm (25.43 in) Depth: 315 mm (12.40 in) 12.8 kg (28.22 lbs) Weight: INGENIA IG2T Cod. 420120238 REV. 1.1...
- Seite 73 A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel +39 051 969870 Fax +39 051 969725 www.dbtechnologies.com info@dbtechnologies-aeb.com INGENIA IG2T Cod. 420120238 REV. 1.1...
- Seite 74 MENÜ MICROPHONE SETTING ..................94 MENÜ SYSTEM COVERAGE ....................95 MENÜ SUBWOOFER MATCHING ..................96 MENÜ OPTIONS ........................97 PASSWORD ..............................97 CONTRAST ..............................97 STAND-BY ..............................97 RESTORE ..............................97 INFO ................................97 EXIT................................97 MENÜ EXIT ..........................98 INGENIA IG2T Cod. 420120238 REV. 1.1...
- Seite 75 DIGITAL STEERING ......................101 5. AKTUALISIERUNG DER FIRMWARE ...................102 6. TROUBLESHOOTING ......................103 7. TECHNISCHE DATEN ......................105 ALLGEMEINES ............................105 AKUSTISCHE DATEN ..........................105 VERSTÄRKER ............................105 PROZESSOR .............................. 106 EINGÄNGE ..............................106 ABMESSUNGEN ............................106 INGENIA IG2T Cod. 420120238 REV. 1.1...
-
Seite 76: Allgemeine Informationen
Die aktuellste Version der Firmware herunterzuladen und zu installieren von der Website http://www. dbtechnologies.com in der Sektion “FIRMWARE” (siehe Kapitel AKTUALISIERUNG DER FIRMWARE) • Den Kaufbeleg aufzubewahren und der GARANTIE (BEDIENUNGSANLEITUNG - Abschnitt 2) INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 77: Mechanische Und Akustische Merkmale
Beschallungsbereich der Lautsprecher gesteuert werden, so dass trotz vertikaler Installation der IG2T die gleiche Wirkung erzielt wird, wie bei einem einzelnen, schräg geneigt montierten Lautsprecher, was höchste Vorteile in Bezug auf das Richtverhalten hat. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 78: Zubehör
Regenschutzabdeckung zur Verfügung RC-M1. Fly Bar DRK-IG LP-IG TA-IG truss adapter Ständer GSA-IG WB-IG2 ACHTUNG! • Zum Aufhängen des Lautsprechers keinesfalls die Griffe verwenden! Für weitere Informationen wenden Sie sich bitte an die zuständigen Handbüchern. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 79: Merkmale Der Verstärker- Und Steuersektion
Bei Funktionsstörungen sofort die Stromversorgung unterbrechen, indem der Netzstecker des Moduls abgezogen wird. Dann Kontakt mit einer autorisierten Reparaturwerkstatt aufnehmen Das Bedienfeld des DIGIPRO G3 ist charakterisiert durch: • EINGANGS- UND STEUERSEKTION • VERSTÄRKER • NETZTEIL INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 80: Input And Control Section
Die Verwendung anderer oder qualitativ minderwertiger Stecker könnte die Funktionstüchtigkeit des Lautsprechers beeinträchtigen. 7. WAHLSCHALTER “INPUT SENSITIVITY” Dieser Wahlschalter dient zur Unterscheidung zwischen einem vom Mixer oder der Leitung kommenden (“LINE”) und einem vom Mikrofon kommenden Signal (“MIC”). INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 81: Netzteil
Wenn das Gerät mit 100-120 V Spannung versorgt werden soll: 1. Alle Anschlüsse lösen, einschließlich der Stromversorgung 2. 5 Minuten abwarten 3. Die Sicherung durch die mitgelieferte Sicherung für Spannungsbereich 100-120V ersetzen 4. Ausschließlich das mitgelieferte V ersorgungskabel verwenden. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 82: Erste Inbetriebnahme
1. Alle Anschlüsse lösen, einschließlich der Stromversorgung 2. 5 Minuten abwarten 3. Die Sicherung durch die mitgelieferte Sicherung für Spannungsbereich 100-120V ersetzen 4. Ausschließlich das mitgelieferte Versorgungskabel verwenden. INSTALLATION ANSCHLUSS DER EINGÄNGE MIXER / LINE MIKROPHON INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 83: Anschluss Der Stromversorgung
Anfangsbildschirm zur Kontrolle des Pegels und des Gains an: • Den Schalter PUSH ROTARY ENCODER (3) nach links oder rechts drehen, um den Gain des Systems auf einen ausreichenden Pegel einzustellen. • Die korrekte Tonabgabe des IG2T kontrollieren. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 84: Anschluss Der Ausgänge Unter Mehreren Modulen (Durchschleifen Der Stromversorgung)
Anlage darf nur durch qualifiziertes Personal ausgeführt werden. A.E.B. Industriale übernimmt keine Haftung bei Verwendung von nicht angemessenen, zertifizierten oder mit der Auslegung der Anlage, sowie den jeweiligen geltenden nationalen Bestimmungen kompatiblen Kabel. STROMVERSORGUNG LINK INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 85: Anschluss Der Ausgänge Unter Mehreren Modulen (Durchschleifen Des Audiosignals)
EINGÄNGE). Dann mit einem symmetrischen Kabel XLR den Ausgang “LINK” (5) des ersten Lautsprechers an den Eingang “INPUT” (6) des zweiten anschließen. Dieser zweite Vorgang kann dann zum Anschluss weiterer Lautsprecher wiederholt werden, bis der für die Umgebung am besten geeignete Aufbau erreicht ist. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 86: Verwendung Von Zwei Überlagerten Lautsprechern Ig2T
Kapitel beschrieben. ACHTUNG! • Die Infrarot- Ports gestatten Montage, Dialog und Erkennung nur bei 2 identischen Lautsprechern. • Zum Aufhängen des Lautsprechers keinesfalls die Griffe verwenden! UNTERSEITE OBERSEITE OBERSEITE UNTERSEITE INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 87: Bedientafel Und Einstellungs-Menü
System, so dass beide Lautsprecher anhand des Rotary-Schalters eines einzelnen Lautsprechers gesteuert werden können (mirroring OLED). Beim Einschalten des IG2T zeigt das Display den Anfangsbildschirm an, der GAIN und Signalpegel durch Simulieren eines VU METER anzeigt. INGENIA IG2T Cod. 420120238 REV. 1.1... - Seite 88 System auf automatischem Wege anhand der Infrarot- Ports an den Griffen erkannt hat, dass zwei überlagerte Lautsprecher vorhanden sind. • Das Menü “SUBWOOFER MATCHING” wird nur dann angezeigt, wenn bei der Einstellung das Vorhandensein eines Subwoofers angegeben wurde. INGENIA IG2T Cod. 420120238 REV. 1.1...
- Seite 89 Deutsch Die Struktur der Hauptmenüs kann in Form eines Kreises dargestellt werden, da der Push Rotary Encoder das Durchblättern durch Drehen sowohl nach links als auch nach rechts gestattet. Kreisform INGENIA IG2T Cod. 420120238 REV. 1.1...
-
Seite 90: Menü Build System
2. Die Anzahl der zu verwendenden Subwoofer anwählen und bestätigen 3. Zum Weiterschalten auf das nächste Menü, die Position NEXT anwählen und bestätigen. Zum Rücksprung in das Submenü SYSTEM CHECK ist BACK anzuwählen und zu bestätigen. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 91: System Type
Benennung von 5 Einstellungen mit der Funktion “SAVE” und deren Abruf anhand der Funktion “RECALL”. Wenn eine der gespeicherten Einstellungen geändert werden muss, können die bereits gespeicherten Einstellungen überschrieben werden. Save/Load System Menü INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 92: Menü Acoustic Correction
Die Funktion Acoustic Correction kann verwendet werden, um die Wahrnehmung zu verbessern oder überwiegende Frequenzen zu dämpfen. Dadurch kann jedoch die korrekte Anordnung der Lautsprecher nicht ersetzt werden, die unter Berücksichtigung der akustischen Merkmale des Raums gewählt werden muss INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 93: Menü Stage Alignment
2. Den gewünschten Verzögerungswert als Zeitwert zwischen 0 und 126 ms bzw. als Entfernung in einem Bereich von 0 -43,7 m / 0-143,4 ft System Delay Menü (Fuß) einstellen. 3. Durch Anwählen des Symbols “HOME” auf den Anfangsbildschirm zurückschalten. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 94: Menü Microphone Setting
4. Den Frequenzwert der Bandmitte innerhalb einer Spanne von 260 Hz – 15000 Hz mit Auflösung 10 Hz anwählen und bestätigen (wenn der Filter abgeschaltet werden soll, “None” anwählen und bestätigen) 5. Durch Anwählen des Symbols “HOME” auf den Anfangsbildschirm zurückschalten INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 95: Menü System Coverage
-5° für eine mittelstarke Neigung nach unten (beispielsweise wenn das Publikum nicht weit von den Lautsprechern entfernt ist und bei Hänge- Installation). • DOWN -10° für weitestgehend nach unten gerichtete Beschallung (bei sehr nahem Publikum und Hänge-Installation). INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 96: Menü Subwoofer Matching
DIREKTEN ANSCHLUSS muss die Crossover-Frequenz am Subwoofer ermittelt und durch Eingabe des Werts im Feld HpFilter entsprechend am IG2T eingestellt werden. b) Bei Anschluss XOVER vom SUBWOOFER, muss im Feld HpFilter des IG2T “SubXover” eingestellt werden. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 97: Menü Options
1. Anwählen und bestätigen zur Wiederherstellung der ursprünglichen, fabrikseitigen Einstellungen. INFO 1. Anwählen und bestätigen zur Anzeige der Informationen über die letzte geladene Firmware-Version. EXIT 1. Anwählen und bestätigen zum Verlassen des Menüs OPTIONS. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 98: Menü Exit
Deutsch MENÜ EXIT Durch Anwahl und Bestätigung dieser Funktion erfolgt der Rücksprung zur Anfangsseite des IG2T. Exit Menü INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 99: Installationsbeispiele
Fall eine zusätzliche mechanische Befestigung oder eine Befestigung mit Gurten notwendig. Die maximal zulässige Höhe zwischen Boden des Lautsprechers und Fußboden beträgt 150 cm. Nach erfolgter Installation zur Konfiguration des Subwoofers den die Anweisungen im Abschnitt SUBWOOFER MATCHING befolgen. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 100: Bodeninstallation
Installation eines doppelten, vertikalen Lautsprechers (in diesem Fall ist die Verwendung von LP-IG obligatorisch) die Möglichkeit besteht, die Technologie Digital Steering zu nutzen (siehe zugehörigen Abschnitt). Weitere Informationen sind der Anleitung des WB-IG2 zu entnehmen. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 101: Digital Steering
Infrarot-Ports an den Griffen die Änderung des Beschallungsfelds anhand des Menüs SYSTEM COVERAGE (kann nicht angezeigt werden, wenn nur ein Lautsprecher installiert ist): Weiter Informationen sind dem Abschnitt MENÜ SYSTEM COVERAGE zu entnehmen. Neigung INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 102: Aktualisierung Der Firmware
Der USB BURNER MANAGER installiert nun die neue Firmware des Produkts, die somit auf dem neuesten Stand ist. ACHTUNG! Bei Aktualisierung der Firmware ist beim nächsten Einschalten des Produkts nicht gewährleistet, dass die alten Einstellungen erhalten geblieben sind. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 103: Troubleshooting
2. Kontrollieren dass die unteren und oberen Griffe der Lautsprecher, die die Infrarot- Kommunikationsports enthalten, in keiner Weise bedeckt sind. 3. Nochmals den Ablauf “Selfcheck System” innerhalb des SYSTEM CHECK ausführen, wie im entsprechenden Abschnitt beschrieben. INGENIA IG2T Cod. 420120238 REV. 1.1... - Seite 104 STAGE ALIGNMENT SYSTEM DELAY Das Display gestattet keine klare Sicht der Menü-Einstellungen: 1. Das Menü zur Regelung der Helligkeit des Displays OPTIONS CONTRAST aufrufen (siehe entsprechende Informationen im Abschnitt MENÜ OPTIONS). INGENIA IG2T Cod. 420120238 REV. 1.1...
-
Seite 105: Technische Daten
1.4” (Titan) Typ HF: Neodym- Kompressionsdriver Trompete: Vertikal, asymmetrisch 1900 Hz Crossover-Frequenz Richtwinkel (HxV): 100° x 80° (+15°/-65°) 2 x 8” LF Voice coil: 2” Typ LF: Neodym VERSTÄRKER Typ: Digipro® G3 Klasse D Verstärkerklasse: INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 106: Prozessor
Fabrikseitige, personalisierbare, speicherbare und abrufbare Einstellungen Limiter: Peak, RMS, Thermisch EINGÄNGE Eingänge: 1x Kombi (XLR/Jack) symmetrisch/unsymmetrisch Ausgänge: 1x XLR link OUT USB: Mini USB Typ B ABMESSUNGEN Material: Verstärktes Polypropylen PP Gitter: Lackierter Stahl / CNC-Bearbeitung Vorrüstung für Fly-bar INGENIA IG2T Cod. 420120238 REV. 1.1... - Seite 107 Deutsch Griffe: 1 oben / 1 unten mit IR-Schnittstelle Montage auf Stange: Ja, 36 mm Breite: 228 mm Höhe: 646 mm Tiefe: 315 mm 12,8 kg Gewicht: INGENIA IG2T Cod. 420120238 REV. 1.1...
- Seite 108 Produkts vorzunehmen, ohne verpflichtet zu sein, die vorher hergestellten Produkte auf den gleichen Stand zu bringen. A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel +39 051 969870 Fax +39 051 969725 www.dbtechnologies.com info@dbtechnologies-aeb.com INGENIA IG2T Cod. 420120238 REV. 1.1...
- Seite 109 LE MENU SYSTEM COVERAGE ..................130 LE MENU SUBWOOFER MATCHING ................131 LE MENU OPTIONS ......................132 PASSWORD .............................. 132 CONTRAST ..............................132 STAND-BY ..............................132 RESTORE ..............................132 INFO ................................. 132 EXIT................................132 LE MENU EXIT ........................133 INGENIA IG2T Cod. 420120238 REV. 1.1...
- Seite 110 LE DIGITAL STEERING .......................136 5. MISE À JOUR DU FIRMWARE .....................137 6. DÉPANNAGE .........................138 7. SPÉCIFICATIONS TECHNIQUES ...................140 GÉNÉRAL ..............................140 DONNÉES ACOUSTIQUES ........................140 AMPLIFICATEUR ............................140 PROCESSEUR ............................141 ENTRÉES ..............................141 DIMENSIONS ............................141 INGENIA IG2T Cod. 420120238 REV. 1.1...
-
Seite 111: Informations Générales
Télécharger et installer le firmware le plus récemment mis à jour sur le site http://www.dbtechnologies.com à la section “DOWNLOADS” (voir le chapitre MISE À JOUR DU FIRMWARE). • Conserver la preuve d’achat et la GARANTIE (CARACTERISTIQUES TECHNIQUES -Section 2). INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 112: Caractéristiques Mécaniques Et Acoustiques
Ceci permet, même en installant les IG2T en vertical, d’obtenir l’effet d’un seul speaker incliné, avec tous les avantages de directivité pouvant en découler. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 113: Accessoires
Fly Bar DRK-IG LP-IG WB-IG2 TA-IG truss adapter Stand GSA-IG ATTENTION! • Ne jamais utiliser les poignées pour suspendre le diffuseur! Pour plus d’informations s’il vous plaît consulter les manuels pertinents. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 114: Caractéristiques De La Section D'amplification Et De Contrôle
En cas de dysfonctionnement, couper immédiatement l’alimentation, en débranchant le module du réseau, et contacter un réparateur agréé. Le panneau du DIGIPRO G3 est caractérisé par : • SECTION D’INPUT ET DE CONTRÔLE • AMPLIFICATEUR • SECTION D’ALIMENTATION INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 115: Section D'input Et De Contrôle
L’utilisation avec des connecteurs différents ou de mauvaise qualité pourrait compromettre la fonctionnalité du diffuseur. SÉLECTEUR “INPUT SENSITIVITY” Sélecteur à utiliser pour distinguer l’entrée d’un signal provenant de mixeur ou ligne (“LINE”) ou l’entrée d’un signal qui provient d’un microphone (“MIC”). INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 116: Section D'alimentation
S’il est nécessaire d’opérer dans la plage de tension 100-120 V : 1. Débrancher toute connexion, y compris l’alimentation. 2. Attendre 5 minutes. 3. Remplacer le fusible par celui fourni dans l’emballage pour la plage 100-120 V. 4. Utiliser le câble d’alimentation fourni de série. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 117: Première Mise En Route
2. Attendre 5 minutes 3. Remplacer le fusible par celui fourni dans l’emballage pour la plage 100-120 V 4. Utiliser le câble d’alimentation fourni de série. INSTALLATION CONNEXION DES ENTRÉES MIXER / LINE MICROPHONE INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 118: Connexion De L'alimentation
: • Tourner le PUSH ROTARY ENCODER (3) à gauche ou à droite pour régler le gain du système à un niveau adéquat. • Vérifier la bonne émission sonore de IG2T. INGENIA IG2T Cod. 420120238 REV. 1.1... - Seite 119 être effectués exclusivement par un personnel qualifié. A.E.B. Industriale décline toute responsabilité dans le cas d’emploi de câbles non adaptés, non certifiés et non compatibles avec les dimensions de l’équipement et les règlementations en vigueur dans le Pays d’utilisation. ALIMENTATION LINK INGENIA IG2T Cod. 420120238 REV. 1.1...
- Seite 120 ENTRÉES). Connecter ensuite avec un câble équilibré XLR la sortie “LINK” (5) du premier diffuseur à l’entrée “INPUT” (6) du second. Cette seconde opération peut être ensuite répétée en branchant des diffuseurs pour obtenir l’installation la plus adéquate au contexte. INGENIA IG2T Cod. 420120238 REV. 1.1...
- Seite 121 Il est possible de monter, faire communiquer et identifier par l’intermédiaire des ports infrarouges seulement 2 diffuseurs identiques. • Ne jamais utiliser les poignées pour suspendre le diffuseur! PARTIE INFÉRIEURE PARTIE SUPÉRIEUR PARTIE SUPÉRIEUR PARTIE INFÉRIEURE INGENIA IG2T Cod. 420120238 REV. 1.1...
-
Seite 122: Panneau De Commande Et Menus De Configuration
(mirroring OLED). À l’allumage du IG2T, l’afficheur se positionne sur la page-écran initiale, qui affiche le GAIN et le niveau de signal en simulant un VU-MÈTRE. INGENIA IG2T Cod. 420120238 REV. 1.1... - Seite 123 2 diffuseurs superposés grâce aux portes à infrarouges présentes sur les poignées. • Le menu “SUBWOOFER MATCHING” n’est visible que si la présence d’un subwoofer a été sélectionnée dans les configurations. INGENIA IG2T Cod. 420120238 REV. 1.1...
- Seite 124 Français La structure des menus principaux peut être représentée circulairement, vu que le push rotary encoder permet de la défiler aussi bien avec la rotation à gauche qu’à droite. forme de cercle INGENIA IG2T Cod. 420120238 REV. 1.1...
-
Seite 125: Le Menu Build System
2. Sélectionner et confirmer le nombre de caissons de graves que l’on a l’intention d’utiliser 3. sélectionner et confirmer NEXT pour passer au menu suivant, sélectionner et confirmer BACK pour revenir au sous-menu SYSTEM CHECK INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 126: System Type
“SAVE” et de les rappeler avec la fonction “RECALL”. Au cas où par la suite il serait nécessaire de modifier les paramétrages présents dans l’un des emplacements de mémoire, il est possible d’écraser, successivement, les emplacements précédemment sauvegardés. Save/Load System Menu INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 127: Le Menu Acoustic Correction
L’acoustic correction peut être utilisée pour améliorer l’intelligibilité ou atténuer des fréquences qui résultent prédominantes. Cela ne remplace pas la bonne disposition des diffuseurs laquelle devra être évaluée sur la base des caractéristiques acoustiques de l’environnement. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 128: Le Menu Stage Alignment
2. Sélectionner et confirmer la valeur de retard souhaitée avec une plage System Delay Menu 0-126 ms en termes de temps ou 0-43,7 m / 0-143,4 ft (pieds) en termes de distance 3. Revenir à la page-écran initiale en sélectionnant le symbole “HOME” INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 129: Le Menu Microphone Setting
260 Hz – 15000 Hz et résolution de 10 Hz (sélectionner la valeur “None” si l’on a l’intention de désactiver le filtre). 5. Revenir à la page-écran initiale en sélectionnant le symbole “HOME”. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 130: Le Menu System Coverage
(par exemple avec un public proche et une installation en suspension) • DOWN -10° pour incliner la couverture acoustique le plus près possible vers le bas (public très proche et installation en suspension) INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 131: Le Menu Subwoofer Matching
CONNEXION DIRECTE, vérifier la fréquence de crossover sur le subwoofer, et la rediffuser sur le IG2T en établissant la valeur relative dans le champ HpFilter. b) Dans le cas de connexion XOVER DU SUBWOOFER, configurer “SubXover” dans le champ HpFilter de IG2T. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 132: Le Menu Options
1. Sélectionner et confirmer pour activer une restauration des paramètres originaux d’usine INFO 1. Sélectionner et confirmer pour visualiser les informations sur la dernière version firmware chargée EXIT 1. Sélectionner et confirmer pour quitter le menu OPTIONS INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 133: Le Menu Exit
Français LE MENU EXIT Ce menu permet, lorsque sélectionné et confirmé, de revenir à la page- écran initiale de l’IG2T. Exit Menu INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 134: Exemples D'installation
La hauteur maximale admise entre la base du haut-parleur et le sol est de 150 cm. Suivre les instructions relatives à la configuration du caisson de graves, relative à la section SUBWOOFER MATCHING une fois l’installation terminée. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 135: Installation Au Sol
Tenir en compte. en cas de double haut-parleur vertical correctement installé (c’est donc obligatoire l’emploi de LP-IG), qu’il sera possible utiliser la technologie digital steering (voir paragraphe). Consulter les instructions du WB-IG2 pour de plus amples détails. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 136: Le Digital Steering
à un menu spécifique SYSTEM COVERAGE (autrement invisible si le diffuseur est en configuration individuelle) : Pour de plus amples informations consulter la section IL MENU’ SYSTEM COVERAGE. Inclinaison INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 137: Mise À Jour Du Firmware
L’USB BURNER MANAGER installera le nouveau firmware dans le produit, qui sera ainsi mis à jour. ATTENTION! En mettant à jour le firmware la présence des vieux paramètres sauvegardés n’est pas garantie à l’allumage successif du produit. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 138: Dépannage
2. Vérifier que les poignées supérieures et inférieures des diffuseurs, contenant les ports de communication infrarouge, ne soient en aucune façon couvertes 3. Effectuer à nouveau la procédure de “Selfcheck System” à l’intérieur de SYSTEM CHECK, comme montré dans le paragraphe relatif INGENIA IG2T Cod. 420120238 REV. 1.1... - Seite 139 L’afficheur ne permet pas de voir clairement les paramètres des menus : 1. 1. Accéder au menu relatif au réglage de la luminosité de l’afficheur OPTIONS CONTRAST (voir les informations relatives à la section LE MENU OPTIONS). INGENIA IG2T Cod. 420120238 REV. 1.1...
-
Seite 140: Spécifications Techniques
1900 Hz Fréquence de croisement : Directivité (HxV) : 100° x 80° (+15°/-65°) 2 x 8” LF Voice coil: 2” Typologie LF : Néodyme AMPLIFICATEUR Typologie : Digipro® G3 Classe D Classe d’amplification : INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 141: Processeur
Peak, RMS, Thermique ENTRÉES Entrées: 1x Combo (XLR/Jack) équilibrée/déséquilibrée Sorties: 1x XLR link OUT Mini USB de type B USB: DIMENSIONS Matériau : Polypropylène PP renforcé Grille : Acier vernis / traitment CNC Préparation pour fly-bar INGENIA IG2T Cod. 420120238 REV. 1.1... - Seite 142 Poignées : 1 supérieure / 1 inférieure avec interface IR Montage sur barre de support: Oui, 36 mm Largeur : 228 mm Hauteur : 646 mm Profondeur : 315 mm 12,8 kg Poids :: INGENIA IG2T Cod. 420120238 REV. 1.1...
- Seite 143 à modifier ou améliorer les produits déjà fabriqués. A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel +39 051 969870 Fax +39 051 969725 www.dbtechnologies.com info@dbtechnologies-aeb.com INGENIA IG2T Cod. 420120238 REV. 1.1...
- Seite 144 EL MENU SYSTEM DELAY ....................163 EL MENU MICROPHONE SETTING ...................164 EL MENU SYSTEM COVERAGE ..................165 EL MENu SUBWOOFER MATCHING .................166 EL MENU OPTIONS ......................167 EL MENU EXIT ........................168 4. EJEMPLOS DE INSTALACIÓN ....................169 INSTALACIÓN SOBRE SOPORTE ..................169 INGENIA IG2T Cod. 420120238 REV. 1.1...
- Seite 145 EL DIGITAL STEERING .......................171 5. ACTUALIZACIÓN DEL FIRMWARE ..................172 6. DETECCIÓN DE AVERÍAS .....................173 7. ESPECIFICACIONES TÉCNICAS ....................175 GENERAL ..............................175 DATOS ACÚSTICOS ........................... 175 AMPLIFICADOR ............................175 PROCESADOR............................176 ENTRADAS ..............................176 DIMENSIONES ............................176 INGENIA IG2T Cod. 420120238 REV. 1.1...
-
Seite 146: Información General
“DOWNLOADS” (véase el capítulo ACTUALIZACIÓN DEL FIRMWARE). • que conserve el justificante de compra y la GARANTÍA (Manual del usuario - Sección 2). INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 147: Características Mecánicas Y Acústicas
Esto permite, aun instalando los IG2T en vertical, obtener el efecto de un único altavoz inclinado, con todas las ventajas de direccionamiento consiguientes. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 148: Accesorios
RC-M1. Fly Bar DRK-IG Abrazaderas de sujeción LP-IG TA-IG truss adapter Stand GSA-IG ¡ATENCIÓN! • ¡Nunca utilice las manillas para colgar el difusor! Para más información, consulte los manuales correspondientes. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 149: Características De La Sección De Amplificación Y De Control
DIGIPRO G3 se caracteriza por: • SECCIÓN DE INPUT Y DE CONTROL • AMPLIFICADOR • SECCIÓN DE ALIMENTACIÓN INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 150: Sección De Input Y De Control
7. SELECTOR “INPUT SENSITIVITY” Selector que se utiliza para distinguir la entrada de una señal procedente de mixer o línea (“LINE”) o la entrada de una señal que proceda de un micrófono (“MIC”). INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 151: Sección De Alimentación
1. Desenchufar todas las conexiones, incluida la alimentación . 2. Esperar 5 minutos. 3. Sustituir el fusible con el suministrado en el embalaje para el intervalo 100-120 V 4. Utilizar únicamente el cable de alimentación incluido. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 152: Primer Encendido
2. Esperar 5 minutos. 3. Sustituir el fusible con el suministrado en el embalaje para el intervalo 100-120 V. 4. Utilizar únicamente el cable de alimentación incluido. INSTALACIÓN CONEXIÓN DE LAS ENTRADAS MIXER / LINEA MICRÓFONO INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 153: Conexión De La Alimentación
• Girar el PUSH ROTARY ENCODER (3) a la izquierda o a la derecha para regular la ganancia del sistema a un nivel adecuado. • Verificar la correcta emisión sonora de IG2T INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 154: Conexión De Las Salidas Entre Varios Módulos (Transmisión De La Alimentación)
País de utilización. ALIMENTACIÓN TRANSMISIÓN INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 155: Conexión De Las Salidas Entre Varios Módulos (Transmisión De La Señal De Audio)
ENTRADAS). Luego conectar con un cable equilibrado XLR la salida “LINK” (5) del primer difusor a la entrada “INPUT” (6) del segundo. Esta segunda operación puede repetirse luego conectando difusores para obtener la instalación más adecuada al contexto. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 156: Uso De Un Par De Dos Difusores Ig2T En Columna
• ES POSIBLE MONTAR, HACER DIALOGAR Y RECONOCER MEDIANTE LOS PUERTOS POR INFRARROJOS SOLO 2 DIFUSORES IDÉNTICOS • ¡NUNCA UTILICE LAS MANILLAS PARA COLGAR EL DIFUSOR! PARTE INFERIOR PARTE SUPERIOR PARTE SUPERIOR PARTE INFERIOR INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 157: Panel De Control Y Menú De Configuración
(mirroring OLED). El encender el IG2T, la pantalla muestra la pantalla inicial, que enseña el GAIN y el nivel de señal simulando un VU METER. INGENIA IG2T Cod. 420120238 REV. 1.1... - Seite 158 2 difusores superpuestos. • El menú “SUBWOOFER MATCHING” solo está visible cuando se ha seleccionado la presencia de un subwoofer en la configuración. INGENIA IG2T Cod. 420120238 REV. 1.1...
- Seite 159 Español La estructura de los menús principales puede representarse circularmente, puesto que el push rotary encoder permite desplazarse por esta tanto con rotación a la izquierda como a la derecha. Menu (representación circular) INGENIA IG2T Cod. 420120238 REV. 1.1...
-
Seite 160: El Menu Build System
1. girar la rueda seleccionando la opción “subwoofer” y confirmarla. 2. seleccionar y confirmar el número de subwoofers que se desea utilizar. 3. seleccionar y confirmar NEXT para pasar al menú siguiente, seleccionar y confirmar BACK per ritornare al sottomenu SYSTEM CHECK. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 161: System Type
5 ajustes con la función “SAVE” y recuperarlos con la función “RECALL”. En caso de que se necesario modificar luego los ajustes presentes en una de las localizaciones de memoria, es posible sobrescribir posteriormente las localizaciones guardadas anteriormente. Menu Save/Load INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 162: El Menu Acoustic Correction
La ACOUSTIC CORRECTION puede usarse para mejorar la inteligibilidad o atenuar frecuencias que resultan predominantes. No sustituye una correcta disposición de los difusores, que debe evaluarse teniendo en cuenta las características acústicas del entorno. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 163: El Menu Stage Alignment
2. seleccionar y confirmar el valor de retraso deseado con rango 0-126 ms en términos de tiempo o 0-43,7 m / 0-143,4 ft (pies) en términos de Menu System Delay distancia. 3. Volver a la pantalla inicial seleccionando el símbolo “HOME”. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 164: El Menu Microphone Setting
4. seleccionar y confirmar el valor de frecuencia de centro banda, con rango variable 260 Hz – 15000 Hz y resolución 10 Hz (seleccionar el valor “None” si se pretende desactivar el filtro). 5. volver a la pantalla inicial seleccionando el símbolo “HOME”. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 165: El Menu System Coverage
-5° para una directividad con una inclinación media hacia arriba (por ejemplo con un público cercano y una instalación suspendida) • DOWN -10° para inclinar la cobertura acústica lo más cerca posible hacia abajo (público muy cercano e instalación suspendida) INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 166: El Menu Subwoofer Matching
En caso de CONEXIÓN DIRECTA, verificar la frecuencia de crossover en el subwoofer, y replicarla en el IG2T configurando el correspondiente valor en el campo HpFilter. b) En caso de conexión XOVER DESDE EL SUBWOOFER, ajustar “SubXover” en el campo HpFilter de IG2T. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 167: El Menu Options
1. Seleccionar y confirmar para restaurar los ajustes originales de fábrica. INFO 1. Seleccionar y confirmar para visualizar la información sobre la última versión de firmware cargada. EXIT 1. Seleccionar y confirmar para salir del menu OPTIONS. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 168: El Menu Exit
Español EL MENU EXIT Este menú permite, cuando está seleccionado y confirmado, volver a la pantalla inicial del IG2T. Menu Exit INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 169: Ejemplos De Instalación
La altura máxima admitida entre la base del altavoz y el piso es 150 cm. Seguir las instrucciones relativas a la configuración del subwoofer correspondiente en la sección SUBWOOFER MATCHING una vez completada la instalación. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 170: Instalación Sobre El Pavimento
. Tener en cuenta, en el caso de dos altavoces verticales instalados correctamente (es obligatorio en este caso el uso de LP-IG), la posibilidad de utilizar la tecnología de directividad digital (ver párrafo). Consulte las instrucciones de WB-IG2 para más información. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 171: El Digital Steering
IG2T permite modificar la cobertura acústica mediante el menú SYSTEM COVERAGE (de lo contrario invisible si el difusor está en configuración individual): Para ampliar la información consultar la seccion EL MENU SYSTEM COVERAGE. Inclinación INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 172: Actualización Del Firmware
4. Seleccionar el archivo del firmware descargado anteriormente (verificando la corrección respecto al propio sistema operativo) . 5. Hacer clic en UPDATE. ¡ATENCIÓN! Al actualizar el firmware no se garantiza la presencia de los antiguos ajustes guardados la próxima vez que se encienda el producto. INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 173: Detección De Averías
2. Comprobar que las asas superiores e inferiores de los difusores, que contienen los puertos de comunicación por infrarrojos, no estén cubiertas de modo alguno. 3. 3. Ejecutar nuevamente el procedimiento de “Selfcheck System” en el interior de SYSTEM CHECK, como se muestra en el apartado correspondiente. INGENIA IG2T Cod. 420120238 REV. 1.1... - Seite 174 La pantalla no permite ver claramente los ajustes de los menus: 1. Acceder al menú referente al ajuste de la luminosidad de la pantalla OPTIONS CONTRAST (véase la información relativa en la sección EL MENU OPTIONS). INGENIA IG2T Cod. 420120238 REV. 1.1...
-
Seite 175: Especificaciones Técnicas
Motor de compresión de neodimio Directividad: Vertical asimétrico 1900 Hz Frecuencia de crossover: Cobertura (HxV): 100° x 80° (+15°/-65°) 2 x 8” LF Voice coil: 2” Tipología LF: Neodimio AMPLIFICADOR Tipología: Digipro® G3 Clase de amplificación: Clase D INGENIA IG2T Cod. 420120238 REV. 1.1... -
Seite 176: Procesador
Peak, RMS, Termico ENTRADAS Entradas: 1x Combo (XLR/Jack) equilibrado/desequilibrado Salidas: 1x XLR link OUT USB: Mini USB de tipo B DIMENSIONES Material: PPolipropileno PP reforzado Rejilla: Acero pintado / Tratamiento CNC Sì Preinstalación para fly-bar: INGENIA IG2T Cod. 420120238 REV. 1.1... - Seite 177 Español Asas: 1 superior / 1 inferior con interfaz IR Montaje en barra: Sì Ancho: 228 mm Alto: 646 mm Profundidad: 315 mm 12,8 kg Peso: INGENIA IG2T Cod. 420120238 REV. 1.1...
- Seite 178 A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel +39 051 969870 Fax +39 051 969725 www.dbtechnologies.com info@dbtechnologies-aeb.com INGENIA IG2T Cod. 420120238 REV. 1.1...
