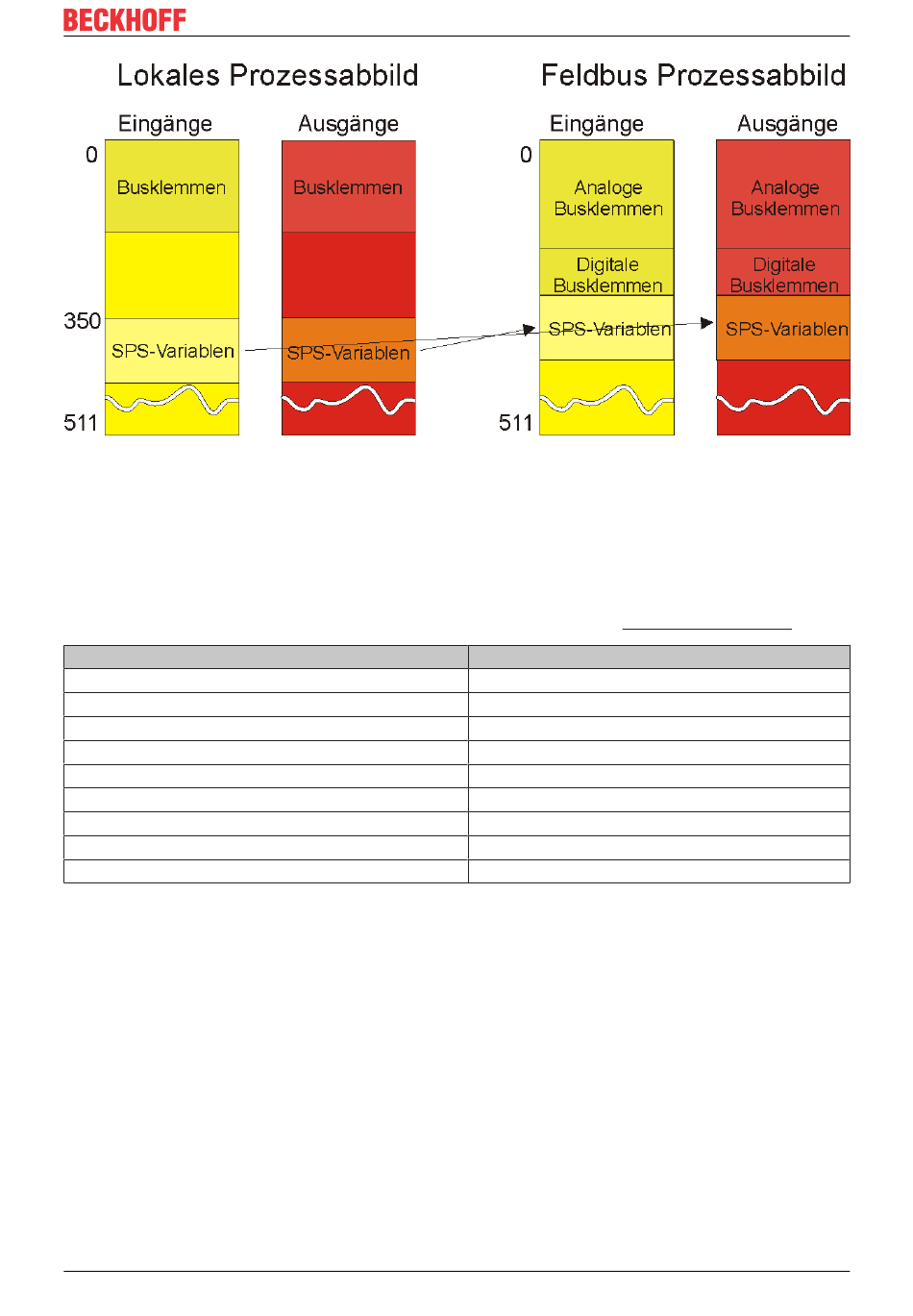

Abb. 23: Busklemmen der übergeordneten Steuerung zuweisen
Achten Sie darauf, dass alle benutzten Prozessabbilder nicht größer als 512 Byte sein dürfen.
6.5

Mapping der Busklemmen

Die genaue Belegung der byteorientierten Busklemmen entnehmen Sie bitte der Konfigurations-Anleitung
zur jeweiligen Busklemme. Diese Dokumentation finden Sie im Internet unter http://www.beckhoff.de.
byteorientierte Busklemmen
KL15x1
KL25xx
KL3xxx
KL4xxx
KL5xxx
KL6xxx
KL7xxx
KL8xxx
6.6

Lokales Prozessabbild

Alle angeschlossenen Busklemmen werden in der Default-Einstellung dem lokalen Prozessabbild des BC/
BX zugewiesen.
Das Mapping im Busklemmen Controller erfolgt nach folgender Gesetzmäßigkeit:
Erst alle komplexen Busklemmen, in der Reihenfolge wie diese gesteckt sind, und dann die digitalen
Busklemmen, die zu einem Byte aufgefüllt werden.
Das Default-Mapping der komplexen Busklemmen ist:
• komplette Auswertung
• Intel-Format
• Word-Alignment
BC4000
bitorientierte Busklemmen
KL10xx, KL11xx, KL12xx, KL17xx, KM1xxx
KL20xx, KL21xx, KL22xx, KL26xx, KL27xx, KM2xxx
KL9110, KL9160, KL9210, KL9260
Version: 2.2.0
