Türsteuerung Wiegand Erweiterung

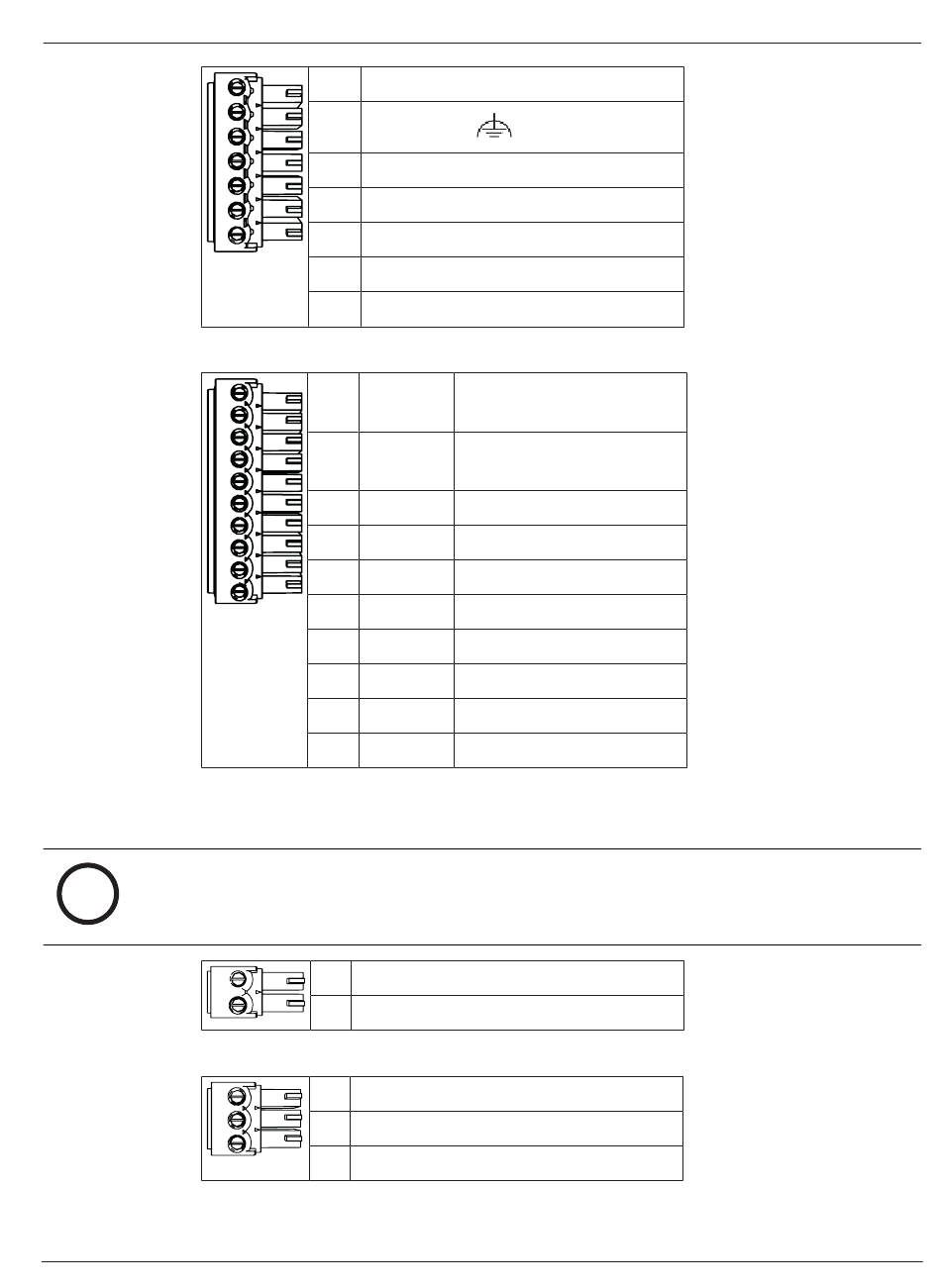

Tabelle 10.4: Stromversorgung
Tabelle 10.5: Wiegand Schnittstellen
Hinweis!
i
Die Einstellungen des Lesers können Sie dem entsprechenden Handbuch entnehmen.
Tabelle 10.6: Analoger Eingang
Tabelle 10.7: Relaisausgang
Bosch Security Systems B.V.
1
Stromversorgung, DC-plus (10–30 V)
2
Abschirmung
3
Stromversorgung (0 V)
4
USV (Power-Good-Signal) – AC
5
USV (Power-Good-Signal) – Batterie
6
USV (Power-Good-Signal) – DC
7
USV (Power-Good-Signal) – COM
1
Rot
Stromversorgung Leser
(12 V)
2
Schwarz
Stromversorgung Leser
(0 V)
3
Grün
Daten 0
4
Weiß
Daten 1
5
Entnahme
Abschirmung
6
Orange
grüne LED
7
Braun
rote LED
8
Gelb
Signalgeber
9
Blau
Warten
10
Violett
Ausweis vorhanden
1
Analoger Eingang
2
Analoger Eingang
1
Relaisausgang, Schließer
2
Relaisausgang, COM
3
Relaisausgang, Öffner
