Türsteuerung Wiegand Erweiterung
Hinweis!
Gefahr von Geräteschäden
Um Schäden an den Relais zu vermeiden, sind diese Angaben zu beachten:
- Der maximale Schaltstrom beträgt 1,25 A.
- Die maximale Schaltspannung beträgt 30 VDC.
- Es können nur ohmsche Lasten an das Relais angeschlossen werden.
i
- Induktive Lasten müssen mit Freilaufdioden kurzgeschlossen werden. Die Dioden
(1N4004) werden mit jeder Erweiterung geliefert.
- Wenn Sie höhere Spannungen oder Ströme für spezielle Anwendungen oder elektrische
Türhaftmagnete benötigen, müssen Sie an den Ausgängen Koppelrelais (z. B. Wieland Flare
Move) einsetzen.
- Beachten Sie, dass die Kupplungsrelais entsprechend der Versorgungsspannung (12 V,
24 V) des Controllers gewählt werden müssen.
NO/NC

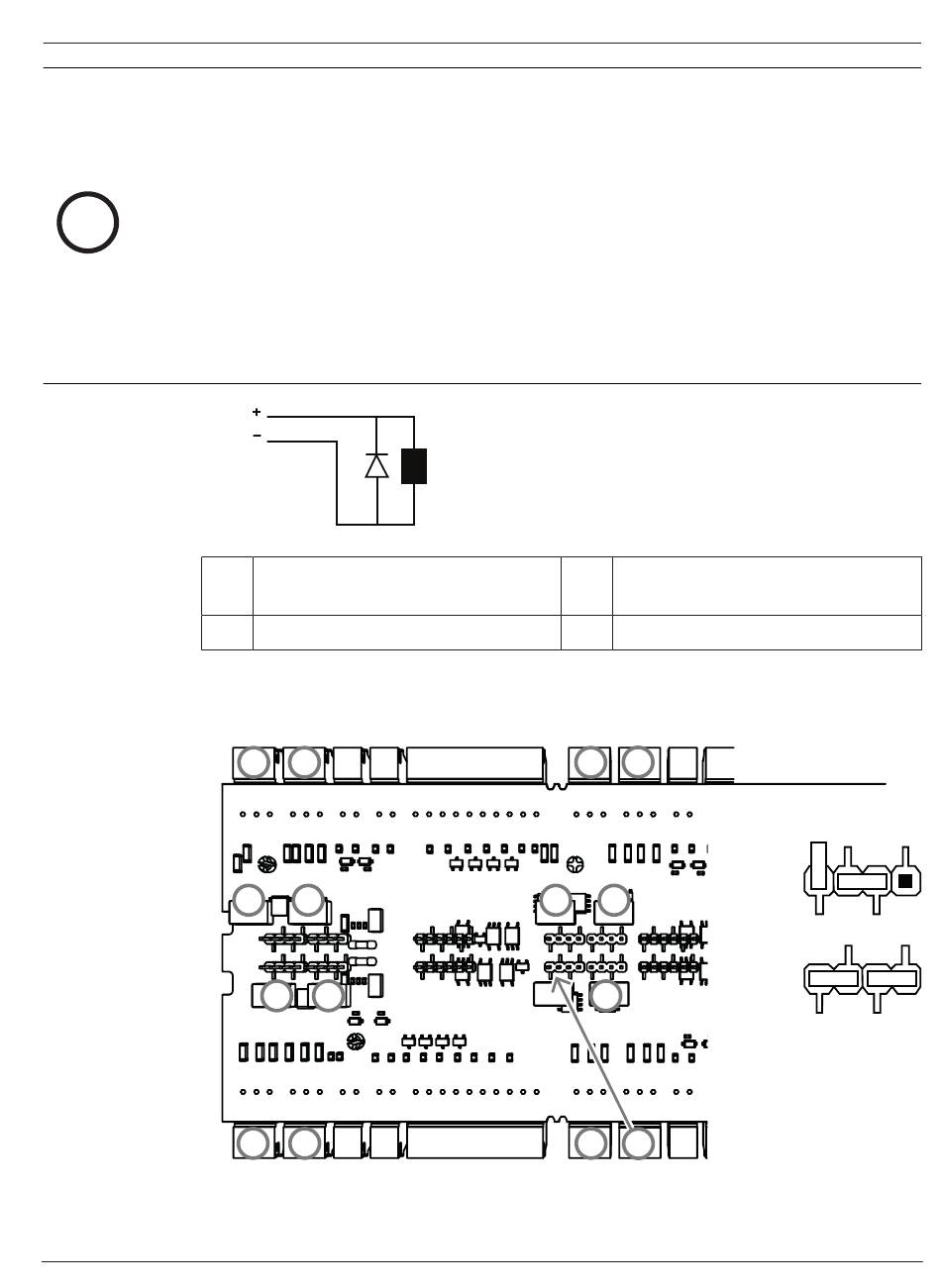

Abbildung 4.9: Schematische Darstellung der Freilaufdiode
Abbildung 4.10: Position der Jumper für die Relaisausgänge
Bosch Security Systems B.V.
1
2
C
4
1
Normalerweise offen/normal
geschlossen
3
Induktive Last
8
7
8
7
4
3
4
3
3
2
4
6
6
2
Installationshandbuch
Installation | de
Allgemein
Freilaufdiode
5
E 1:
5
E 2:
2
1
25
2024-03 | V02 |
