de | Installation
4.5
Verkabelung
Hinweis!
Gefahr von Fehlfunktionen
Beim Anschluss der Erweiterung an die Controller sollten geschirmte Twisted-Pair-Kabel
i
verwendet werden. Die anderen verwendeten Kabel sind nicht anfällig für elektrische
Störungen. Sie sollten jedoch darauf achten, die Kabel nicht in der Nähe von Kabeln oder
Anlagen zu verlegen, die Starkstrom führen. Ist dies nicht zu vermeiden, kreuzen Sie die
Kabel alle 1 bis 2 m im rechten Winkel, um Interferenzen zu reduzieren.
4.5.1
Auswahl des geeigneten Kabels zur Vermeidung hoher Leistungsabfälle
Die Berechnung unten gibt Aufschluss darüber, welcher Kabeltyp verwendet werden muss.
Wenn Sie zum Anschluss der Erweiterung an die Stromversorgung den im Lieferumfang des
Gehäuses enthaltenen Kabelsatz verwenden, ist keine Berechnung erforderlich.
Verwenden Sie 18-AWG-Leiter (1 mm) für Entfernungen unter 25 m. Installieren Sie für
größere Entfernungen eine zusätzliche Stromversorgung in der Nähe der Erweiterung.

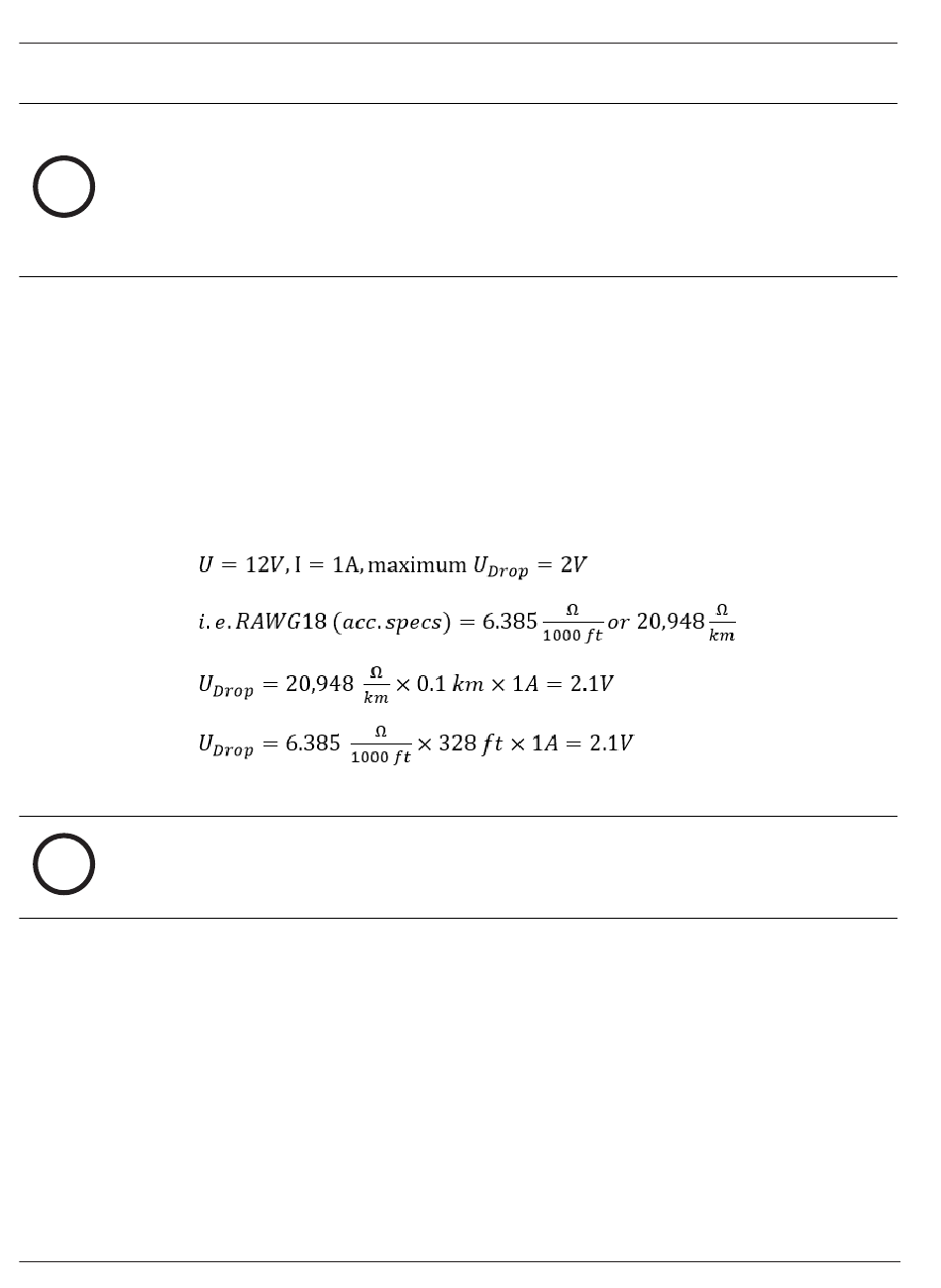

Kalkulieren Sie den Spannungsabfall entsprechend der Leitungsspezifikation für
charakteristische Widerstandswerte. Der Spannungsabfall darf nicht mehr als 2 V betragen.
Beispiel:
Länge = 100 m
Kritischer Zustand! Installieren Sie die Stromversorgung näher an der Erweiterung.
Hinweis!
i
Diese Angaben gelten für Stromversorgung, Relaisausgänge und Erweiterungsschnittstellen.
Für Eingänge müssen spezielle Werte für den Spannungsabfall berücksichtigt werden. Siehe
Kapitel Anschließen analoger Eingangsgeräte, Seite 26.
