R&S ZNB

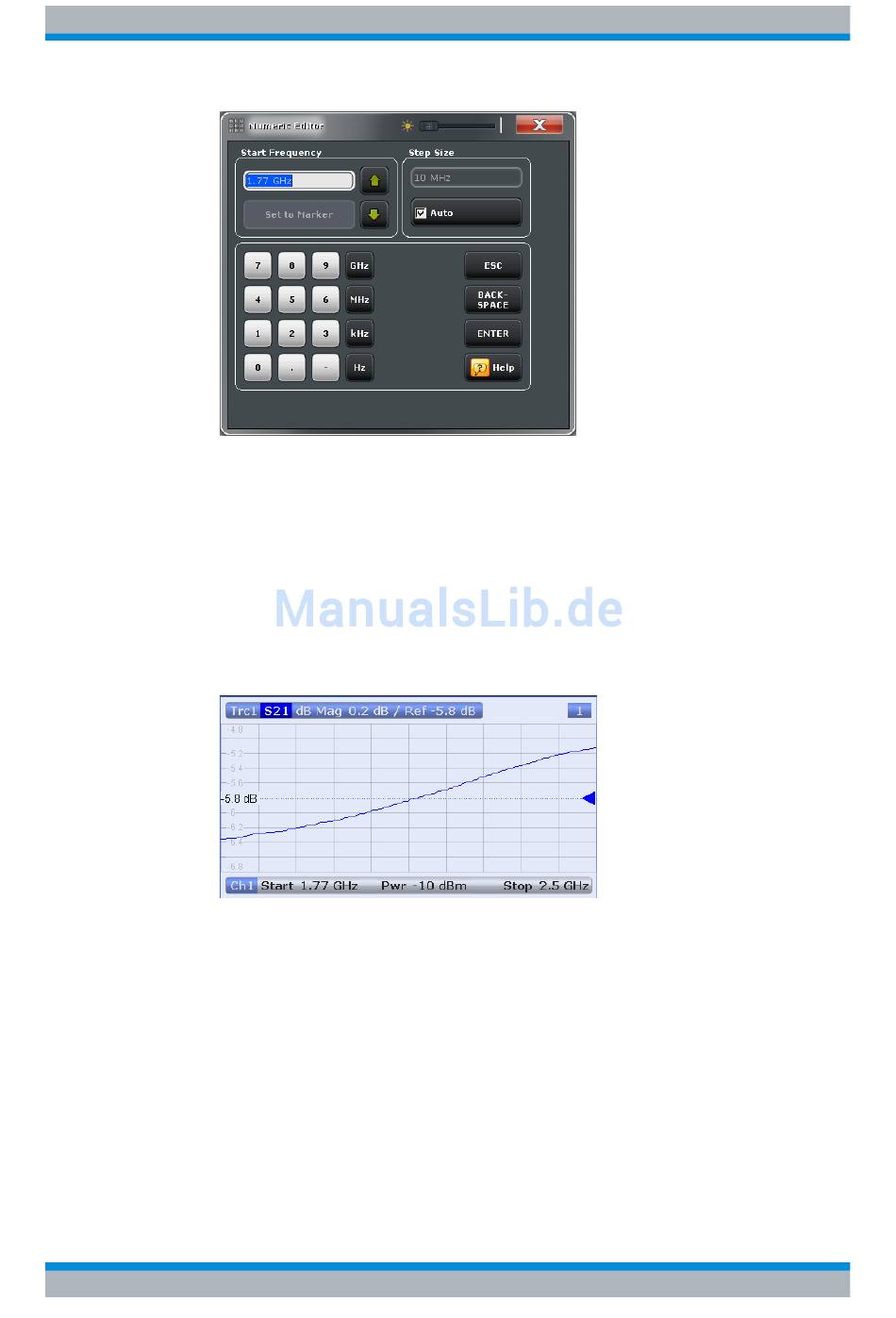

Tipp: Wenn Sie die DATA ENTRY-Tasten an der Vorderseite verwenden, geben Sie
einfach 1,77 ein und beenden die Eingabe mit der G/n-Taste. Weitere Informationen
über die Eingabe von numerischen Werten und Zeichen finden Sie in ​
"Dateneingabe", auf Seite 46.
2. Tippen Sie auf das Eingabefeld "Stop Frequency" (unter "Start Frequency") und
geben Sie die größte Frequenz ein, die Sie messen möchten (z. B. 2,5 GHz).
3. Tippen Sie auf "TRACE > SCALE > Scale Values" und aktivieren Sie die "Auto Scale
Trace"-Funktion. Der Analysator passt die Skala für das Diagramm an, damit es die
gesamte S
Tipp: Weitere Informationen über die verschiedenen Methoden und Werkzeuge für
die Diagrammskalierung finden Sie in ​
ren", auf Seite 49.

4.1.3 Das Instrument kalibrieren

Die Kalibrierung (Systemfehlerkorrektur) ist der Prozess, systematische, reproduzierbare
Fehler aus den Messergebnissen auszuschließen. Beispielsweise verursachen im aktu-
ellen Messaufbau die Verbindungskabel zwischen den Analysatoranschlüssen und dem
Messobjekt eine Dämpfung der Wellen auf ihrem Weg vom Analysatoranschluss 1 zum
Eingang des Messobjekts sowie vom Ausgang des Messobjekts zum Analysatoran-
schluss 2. Die Kabel haben eine Länge ungleich Null, deshalb führen sie auch eine Pha-
Erste Schritte 1316.0062.03 ─ 06
-Messkurve aufnehmen kann, und lässt einen ausreichenden Rand.
21
Streuparameter-Transmissionsmessung
K apitel 5.5, "Diagramme skalie-
Messungen
K apitel 5.4,
