R&S ZNB
Verfahren Sie, wie in ​
um Ihren Analysator abzuschalten.

4.2 Streuparameter-Reflexionsmessung

Bei einer Reflexionsmessung sendet der Analysator ein Stimulus-Signal an den Ein-
gangsanschluss des Messobjekts und misst die reflektierte Welle. Die Ergebnisse kön-
nen in zahlreichen Messkurvenformaten ausgedrückt und angezeigt werden, abhängig
davon, was Sie den Daten entnehmen möchten. Für Reflexionsmessungen ist nur ein
Messtor des Analysators erforderlich.
Im Prinzip umfasst eine Reflexionsmessung dieselben Schritte wie eine Transmissions-
messung. Beachten Sie die folgenden Unterschiede:
●

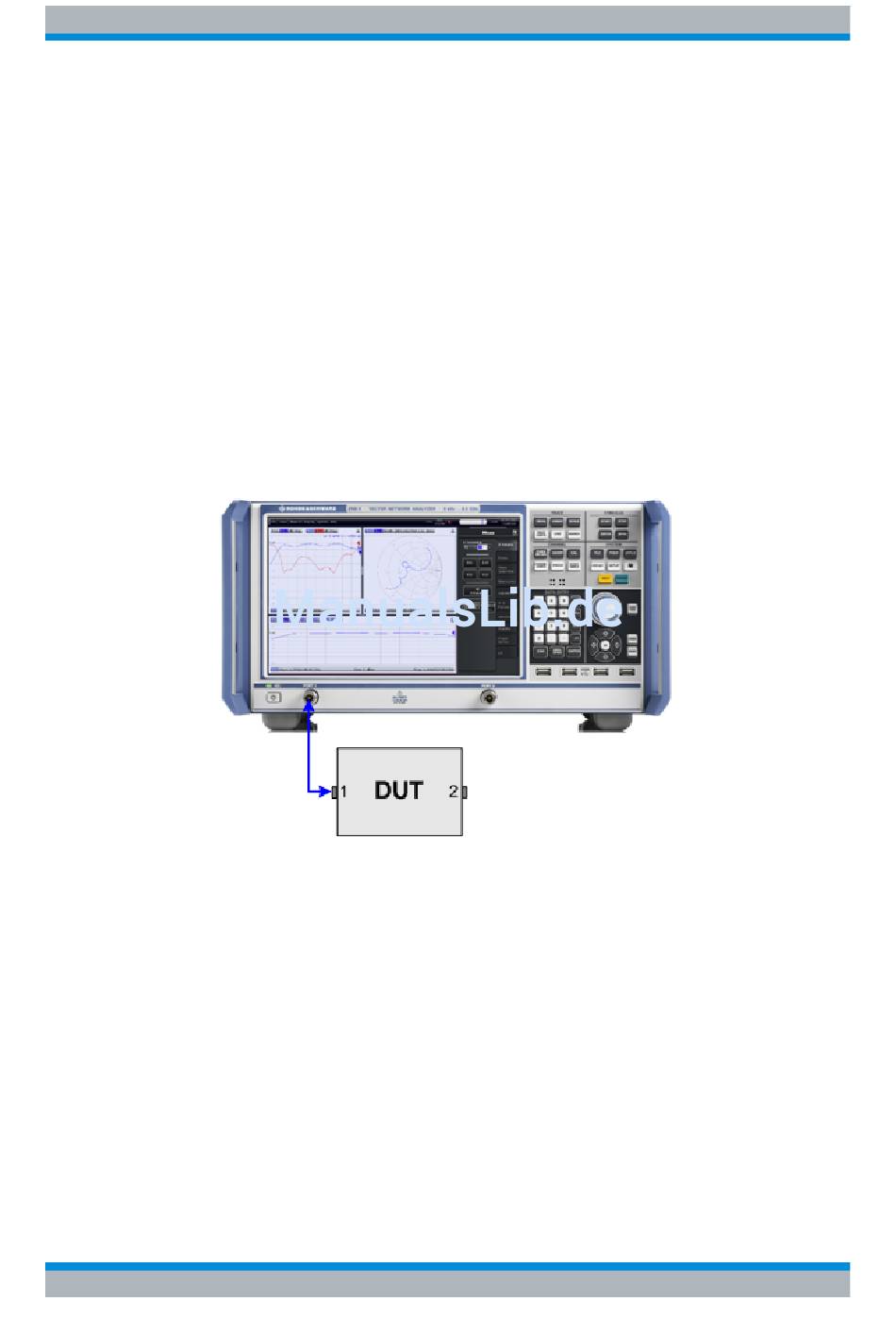

Der Standard-Messaufbau für Reflexionsmessungen umfasst ein einziges Tor am
Messobjekt und am Analysator. Beispielsweise können Sie den Eingang Ihres Mes-
sobjekts an Tor 1 des Analysators anschließen, wie nachfolgend gezeigt.
Sie können auch den Standard-Messaufbau für die Transmissionsmessung verwen-
den, wenn Sie z. B. Reflexions- und Transmissionsparameter parallel messen möch-
ten.
●
Der Analysator bietet spezielle Kalibriertypen für Reflexionsmessungen. Führen Sie
den Kalibrierassistenten aus und wählen Sie einen geeigneten Typ aus. Die voll-
ständigen n-Tor-Kalibrierverfahren (TOSM, UOSM, TNA usw.) korrigieren die Sys-
temfehler für alle Transmissions- und Reflexionsstreuparameter.
●
Einige der Messkurvenformate sind besonders gut für Reflexionsmessungen geeig-
net. Z. B. können Sie den gemessenen Reflexionsfaktor S
gramm anzeigen, um die komplexe Eingangsimpedanz am Tor Nr. 1 zu erhalten.
Erste Schritte 1316.0062.03 ─ 06
K apitel 3.3, "Hochfahren und
Streuparameter-Reflexionsmessung
Abschalten", auf Seite 21 beschrieben,
in einem Smith-Dia-
11
Messungen
35
