R&S ZNB

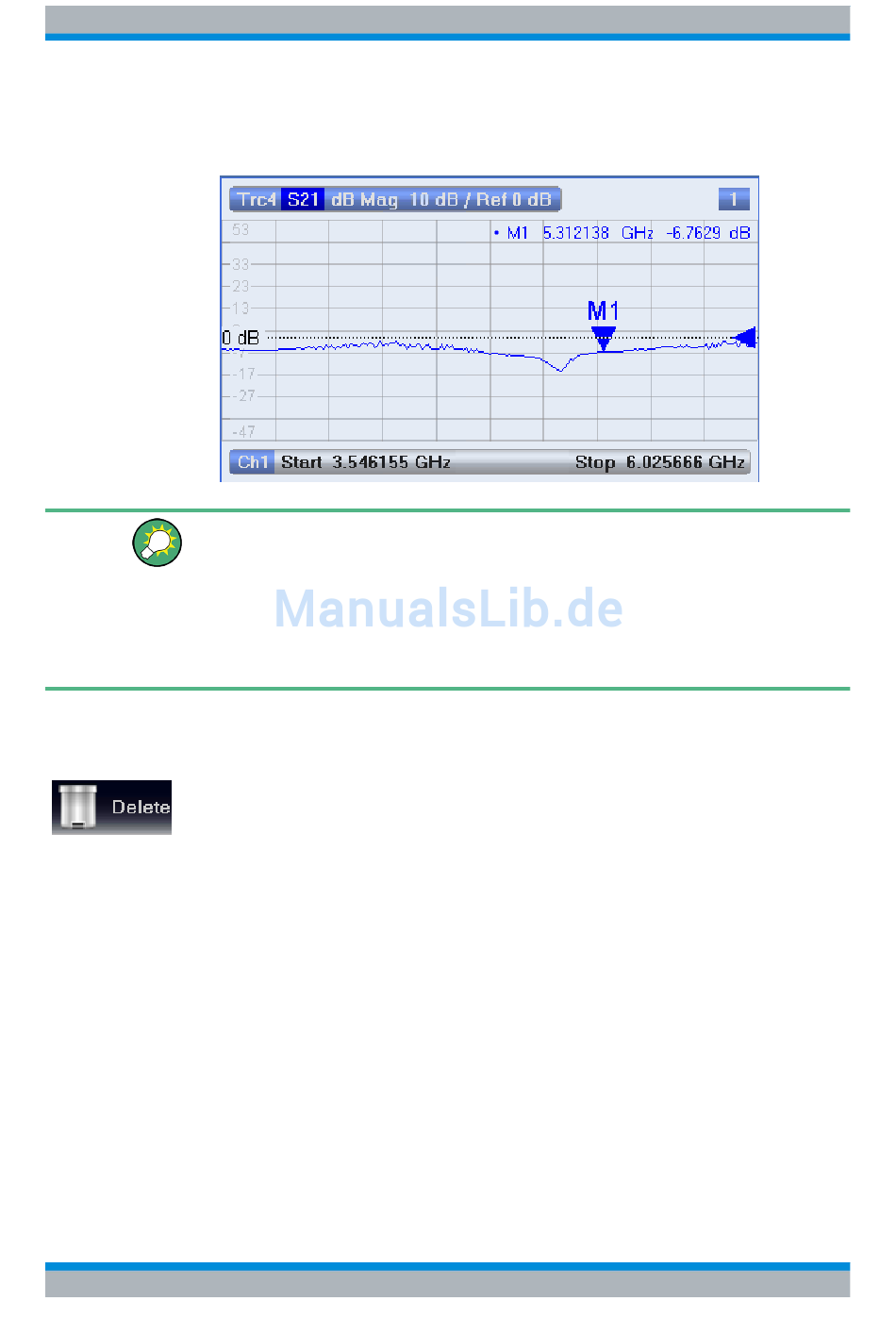

Der Marker wird auf der aktiven Messkurve angezeigt. Das Marker-Informationsfeld
zeigt den Stimuluswert (x-Achse) und das Messergebnis (y-Achse) an der Marker-
Position an. Das Ergebnis ändert sich von Sweep zu Sweep.
Aktive Messkurve, alternative Steuerelemente
Die Messkurvenlinie der aktiven Messkurve im oberen Teil des Diagramms wird hervor-
gehoben dargestellt. Wenn das Diagramm mehrere Messkurven enthält, klicken Sie
zuerst auf eine Messkurve oder Messkurvenlinie, um die aktive Messkurve auszuwählen,
und fügen Sie dann einen Marker hinzu.
Auf der Softtool-Registerkarte "TRACE > Marker > Markers" finden Sie weitere Funktio-
nen für die Bearbeitung der Marker.
5.3.3 Anzeigeelemente löschen
Marker, Messkurven, Diagrammbereiche und andere Anzeigeelemente werden am
bequemsten unter Verwendung des "Delete"-Symbols in der Symbolleiste über dem
Diagrammbereich gelöscht.
●
Um einen einzelnen Marker zu löschen, verschieben Sie ihn in vertikaler Richtung,
um ihn von der Messkurve zu lösen, und lassen ihn auf dem "Delete"-Symbol los.
Um eine Markergruppe zu löschen, ziehen Sie ihr Marker-Informationsfeld auf das
"Delete"-Symbol. Sie können beliebige Marker-Informationsfelder löschen, auch z.
B. die Informationsfelder für eine Bandfiltersuche.
Durch das Löschen eines Markers und seines Informationsfelds wird auch die zuge-
hörige Markerfunktion deaktiviert.
●
Um eine Messkurve zu löschen, ziehen Sie ihre Messkurvenlinie per Drag&Drop auf
das "Delete"-Symbol.
●
Um einen Kanal zu löschen, ziehen Sie alle zugehörigen Messkurven per Drag&Drop
auf das "Delete"-Symbol.
●
Um die Grenzwertlinien zu verbergen und die Grenzwertprüfung zu deaktivieren,
ziehen Sie die PASS/FAIL-Nachricht per Drag&Drop auf das "Delete"-Symbol. Die
Grenzwertlinie wird dabei nicht gelöscht; Sie können sie jederzeit wieder einblenden.
