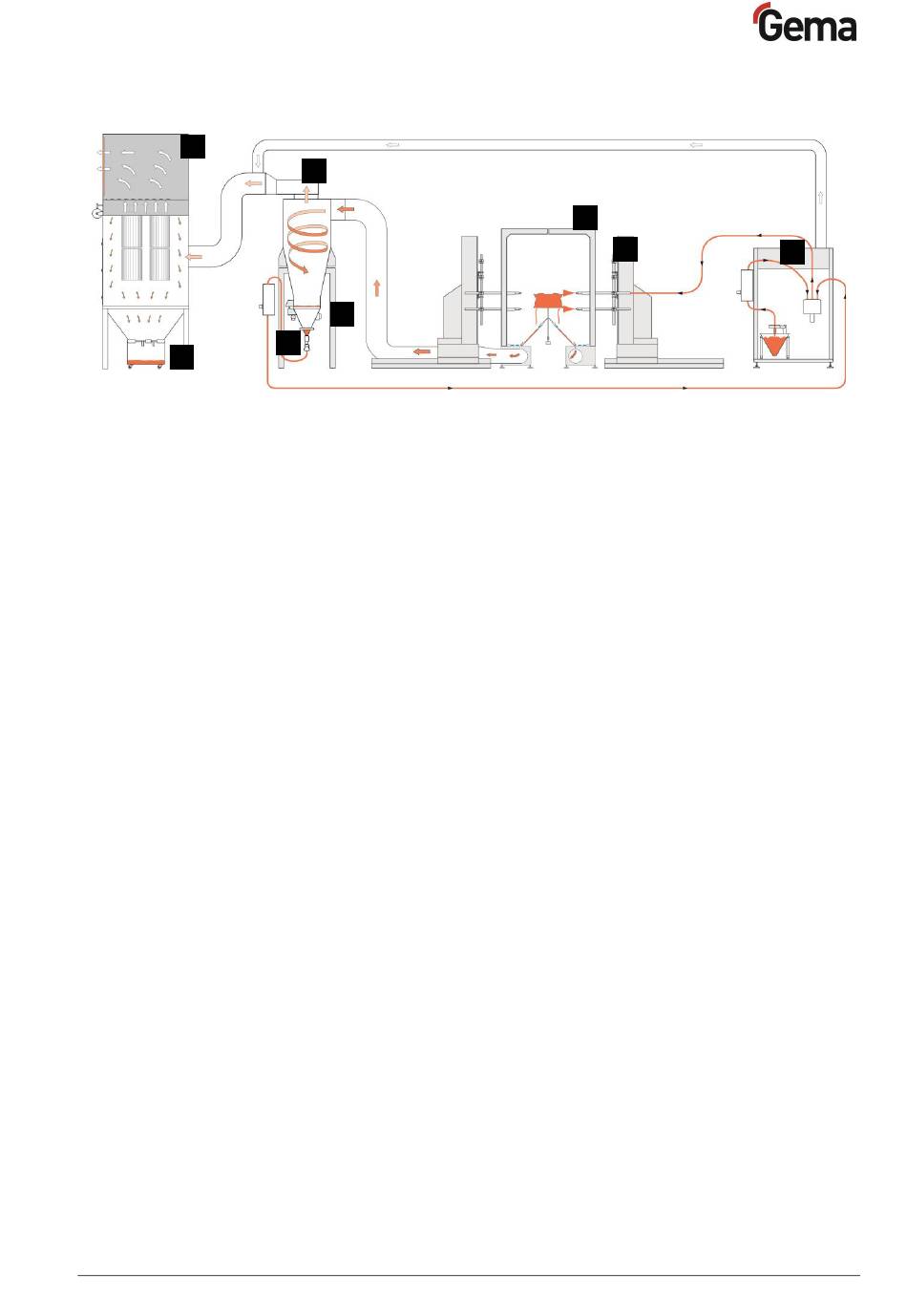

Abb. 7: Pulverfluss in der Anlage
MagicCompact RA01
Rev. 00 11/23
Pulverfluss
2
3
4
1
Kabine
2
Zyklonabscheider
3
Sieb
4
Pulverrückförderung
Im OptiCenter (7) wird das Pulver fluidisiert. Die
Injektoren/Applikationspumpen fördern das Pulver durch die Schläuche
zu den Pistolen (8). Die Pistolen sprühen das Pulver-Luft-Gemisch auf die
zu beschichtenden Objekte.
Das nicht am Objekt haftende Pulver fällt auf den Kabinenboden und wird
durch die Schlitze im Rohrboden abgesaugt und als Pulver-Luft-Gemisch
in den Zyklonabscheider (2) gefördert.
Im Zyklon wird das Pulver durch den Einfluss der Fliehkraft
abgeschieden. Das abgeschiedene Pulver wird dort im integrierten
Sieb (3) gereinigt und über eine Pulverrückförderung (4) wieder in das
OptiCenter transportiert, wo es erneut für die Beschichtung zur Verfügung
steht.
Der Rest vom nicht abgeschiedenen Pulver (der grösste Teil davon ist
Feinanteil) geht in den Nachfilter (5). Der Nachfilter scheidet das Pulver in
einen Abfallbehälter (6) ab, der direkt unter den Filterelementen
angeordnet ist und der sehr einfach zu entleeren ist. Die gereinigte Luft
verlässt dann den Filter und wird direkt in den Arbeitsraum zurückgeführt.
1
8
5
Nachfilter
6
Abfallbehälter
7
OptiCenter
8
Automatikpistolen
Produktbeschreibung • 27
