Installation

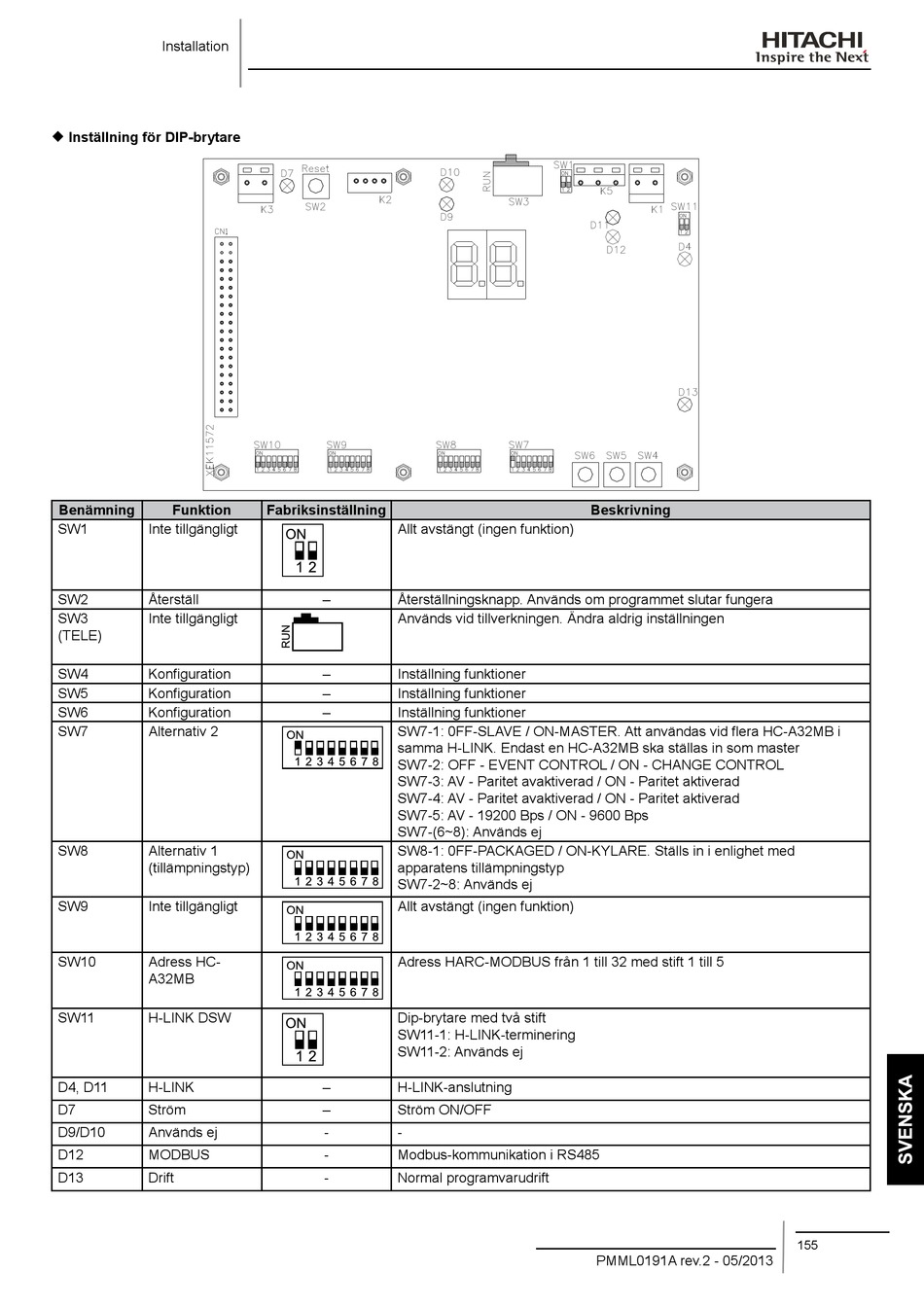

Inställning för DIP-brytare
¡
Benämning Funktion
Inte tillgängligt
SW1
SW2 Återställ
SW3 Inte tillgängligt
(TELE)
SW4 Konfiguration
Konfiguration
SW5
SW6 Konfiguration
Alternativ 2
SW7
Alternativ 1
SW8
(tillämpningstyp)
Inte tillgängligt
SW9
Adress HC-
SW10
A32MB
H-LINK DSW
SW11
D4, D11 H-LINK
D7 Ström
D9/D10 Används ej
D12 MODBUS
D13 Drift
Fabriksinställning
Allt avstängt (ingen funktion)
Återställningsknapp. Används om programmet slutar fungera
–
Används vid tillverkningen. Ändra aldrig inställningen
Inställning funktioner
–
Inställning funktioner
–
Inställning funktioner
–
SW7-1: 0FF-SLAVE / ON-MASTER. Att användas vid flera HC-A32MB i
samma H-LINK. Endast en HC-A32MB ska ställas in som master
SW7-2: OFF - EVENT CONTROL / ON - CHANGE CONTROL
SW7-3: AV - Paritet avaktiverad / ON - Paritet aktiverad
SW7-4: AV - Paritet avaktiverad / ON - Paritet aktiverad
SW7-5: AV - 19200 Bps / ON - 9600 Bps
SW7-(6~8): Används ej
SW8-1: 0FF-PACKAGED / ON-KYLARE. Ställs in i enlighet med
apparatens tillämpningstyp
SW7-2~8: Används ej
Allt avstängt (ingen funktion)
Adress HARC-MODBUS från 1 till 32 med stift 1 till 5
Dip-brytare med två stift
SW11-1: H-LINK-terminering
SW11-2: Används ej
H-LINK-anslutning
–
Ström ON/OFF
–
- -
- Modbus-kommunikation i RS485
- Normal programvarudrift
Beskrivning
PMML0191A rev.2 - 05/2013
