Instalação
¡

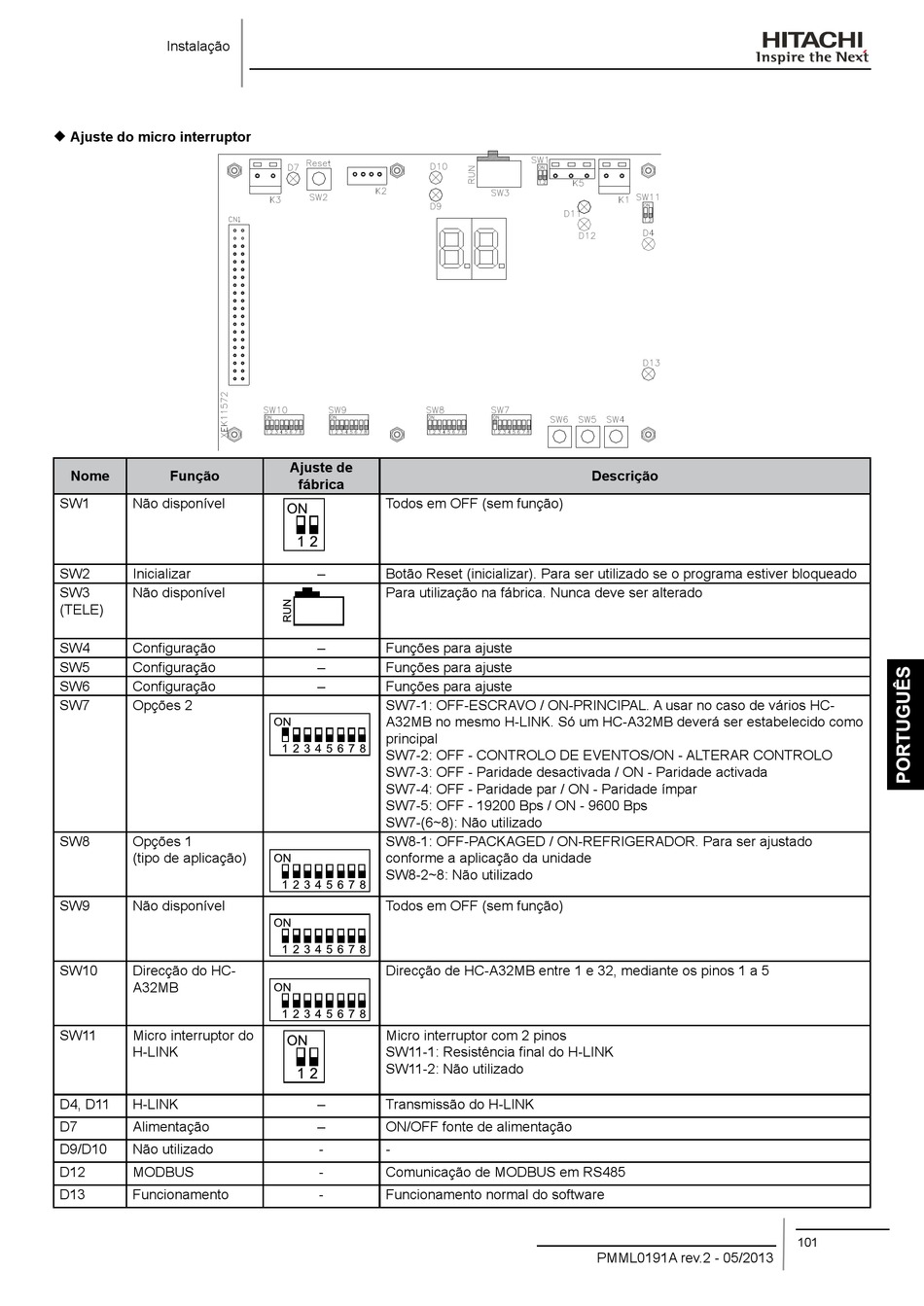

Ajuste do micro interruptor
Função
Nome
Não disponível
SW1
SW2 Inicializar
SW3 Não disponível
(TELE)
SW4 Configuração
Configuração
SW5
SW6 Configuração
Opções 2
SW7
Opções 1
SW8
(tipo de aplicação)
Não disponível
SW9
Direcção do HC-
SW10
A32MB
Micro interruptor do
SW11
H-LINK
D4, D11 H-LINK
D7 Alimentação
D9/D10 Não utilizado
D12 MODBUS
D13 Funcionamento
Ajuste de
fábrica
Todos em OFF (sem função)
Botão Reset (inicializar). Para ser utilizado se o programa estiver bloqueado
–
Para utilização na fábrica. Nunca deve ser alterado
Funções para ajuste
–
Funções para ajuste
–
Funções para ajuste
–
SW7-1: OFF-ESCRAVO / ON-PRINCIPAL. A usar no caso de vários HC-
A32MB no mesmo H-LINK. Só um HC-A32MB deverá ser estabelecido como
principal
SW7-2: OFF - CONTROLO DE EVENTOS/ON - ALTERAR CONTROLO
SW7-3: OFF - Paridade desactivada / ON - Paridade activada
SW7-4: OFF - Paridade par / ON - Paridade ímpar
SW7-5: OFF - 19200 Bps / ON - 9600 Bps
SW7-(6~8): Não utilizado
SW8-1: OFF-PACKAGED / ON-REFRIGERADOR. Para ser ajustado
conforme a aplicação da unidade
SW8-2~8: Não utilizado
Todos em OFF (sem função)
Direcção de HC-A32MB entre 1 e 32, mediante os pinos 1 a 5
Micro interruptor com 2 pinos
SW11-1: Resistência final do H-LINK
SW11-2: Não utilizado
Transmissão do H-LINK
–
ON/OFF fonte de alimentação
–
- -
- Comunicação de MODBUS em RS485
- Funcionamento normal do software
Descrição
PMML0191A rev.2 - 05/2013
101
