Montering
¡

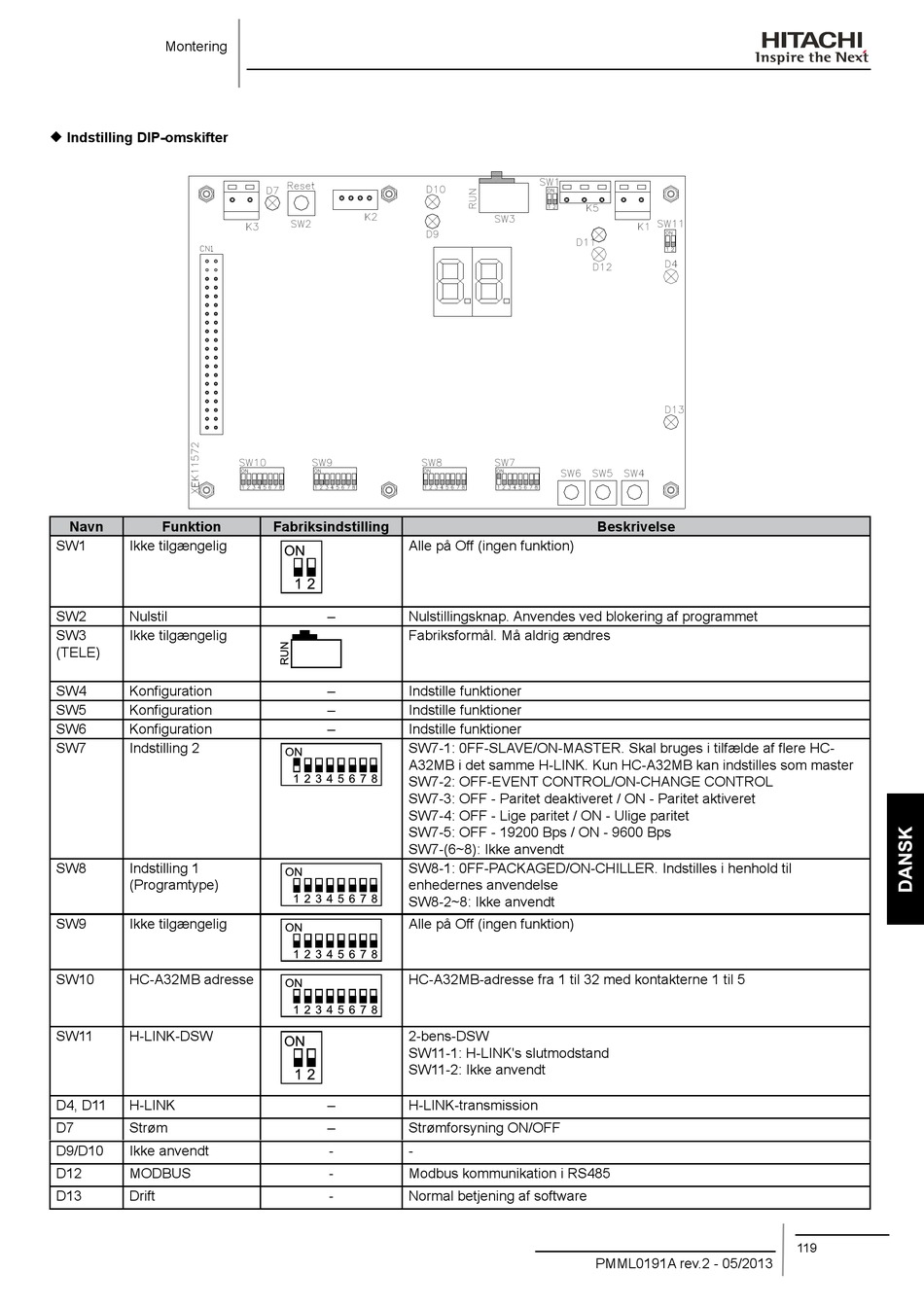

Indstilling DIP-omskifter
Navn Funktion
Ikke tilgængelig
SW1
SW2 Nulstil
SW3 Ikke tilgængelig
(TELE)
SW4 Konfiguration
Konfiguration
SW5
SW6 Konfiguration
Indstilling 2
SW7
Indstilling 1
SW8
(Programtype)
Ikke tilgængelig
SW9
HC-A32MB adresse
SW10
H-LINK-DSW
SW11
D4, D11 H-LINK
D7 Strøm
D9/D10 Ikke anvendt
D12 MODBUS
D13 Drift
Fabriksindstilling
Alle på Off (ingen funktion)
Nulstillingsknap. Anvendes ved blokering af programmet
–
Fabriksformål. Må aldrig ændres
Indstille funktioner
–
Indstille funktioner
–
Indstille funktioner
–
SW7-1: 0FF-SLAVE/ON-MASTER. Skal bruges i tilfælde af flere HC-
A32MB i det samme H-LINK. Kun HC-A32MB kan indstilles som master
SW7-2: OFF-EVENT CONTROL/ON-CHANGE CONTROL
SW7-3: OFF - Paritet deaktiveret / ON - Paritet aktiveret
SW7-4: OFF - Lige paritet / ON - Ulige paritet
SW7-5: OFF - 19200 Bps / ON - 9600 Bps
SW7-(6~8): Ikke anvendt
SW8-1: 0FF-PACKAGED/ON-CHILLER. Indstilles i henhold til
enhedernes anvendelse
SW8-2~8: Ikke anvendt
Alle på Off (ingen funktion)
HC-A32MB-adresse fra 1 til 32 med kontakterne 1 til 5
2-bens-DSW
SW11-1: H-LINK's slutmodstand
SW11-2: Ikke anvendt
H-LINK-transmission
–
Strømforsyning ON/OFF
–
- -
- Modbus kommunikation i RS485
- Normal betjening af software
Beskrivelse
