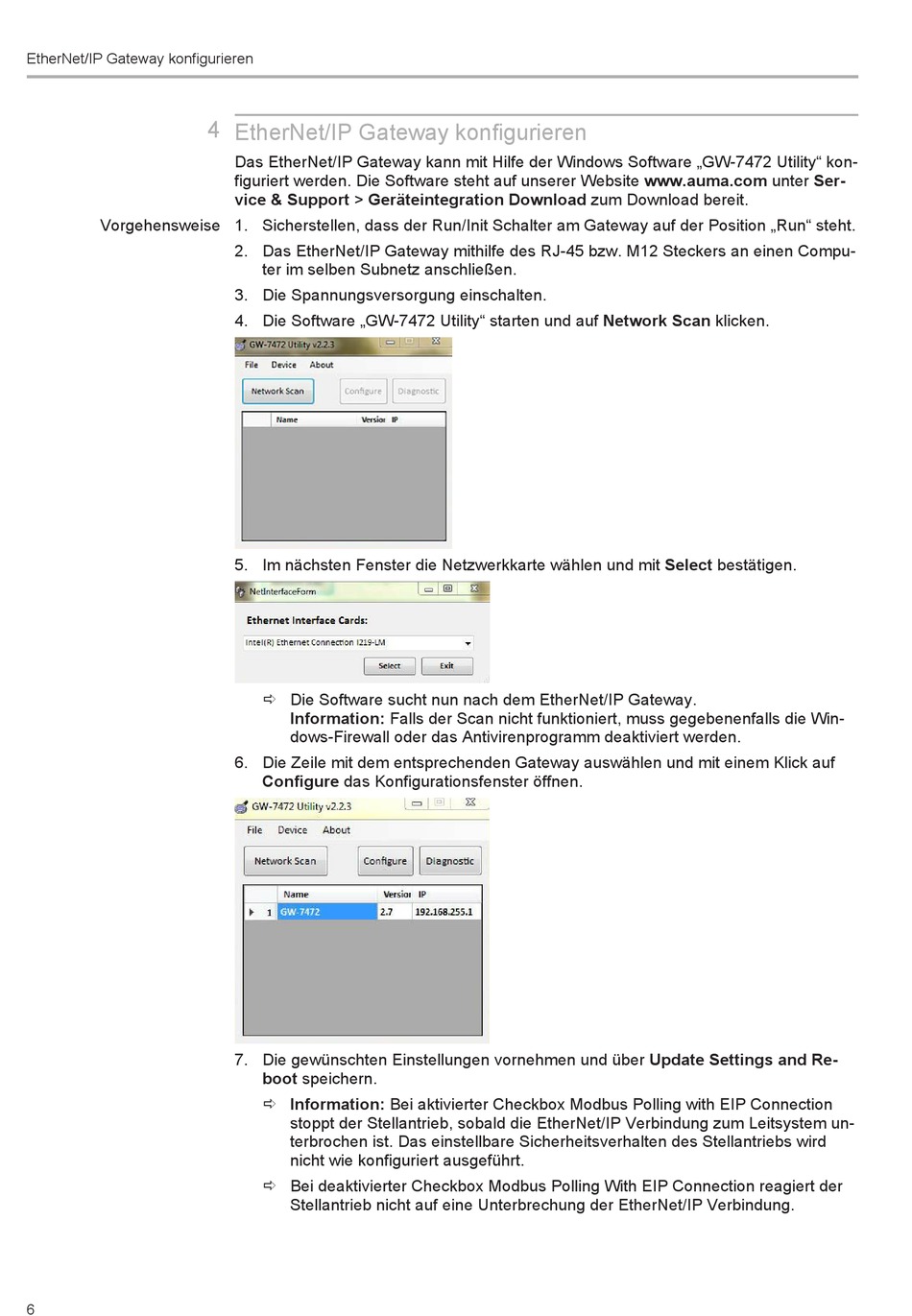

Auma ACExC 01.2 Kurzanleitung Seite 6

EtherNet/IP Gateway konfigurieren
Vorgehensweise 1. Sicherstellen, dass der Run/Init Schalter am Gateway auf der Position „Run" steht.
6
4 EtherNet/IP Gateway konfigurieren
Das EtherNet/IP Gateway kann mit Hilfe der Windows Software „GW-7472 Utility" kon-
figuriert werden. Die Software steht auf unserer Website www.auma.com unter Ser-
vice & Support > Geräteintegration Download zum Download bereit.
2. Das EtherNet/IP Gateway mithilfe des RJ-45 bzw. M12 Steckers an einen Compu-
ter im selben Subnetz anschließen.
3. Die Spannungsversorgung einschalten.
4. Die Software „GW-7472 Utility" starten und auf Network Scan klicken.
5. Im nächsten Fenster die Netzwerkkarte wählen und mit Select bestätigen.
ð Die Software sucht nun nach dem EtherNet/IP Gateway.
Information: Falls der Scan nicht funktioniert, muss gegebenenfalls die Win-
dows-Firewall oder das Antivirenprogramm deaktiviert werden.
6. Die Zeile mit dem entsprechenden Gateway auswählen und mit einem Klick auf
Configure das Konfigurationsfenster öffnen.
7. Die gewünschten Einstellungen vornehmen und über Update Settings and Re-
boot speichern.
ð Information: Bei aktivierter Checkbox Modbus Polling with EIP Connection
stoppt der Stellantrieb, sobald die EtherNet/IP Verbindung zum Leitsystem un-
terbrochen ist. Das einstellbare Sicherheitsverhalten des Stellantriebs wird
nicht wie konfiguriert ausgeführt.
ð Bei deaktivierter Checkbox Modbus Polling With EIP Connection reagiert der
Stellantrieb nicht auf eine Unterbrechung der EtherNet/IP Verbindung.
