Varisol G100 X-tra Montage- Und Elektroinstallationsanweisung Seite 5

B) Deckenmontage
•
Markieren Sie die Bohrlöcher der ersten Konsole an der Decke in der vorher unter
Punkt 12 markierten Stellen.
•
Messen Sie den Abstand eines Bohrpunktes zur Wand oder zum Deckenende.
•
Übertragen Sie dieses Maß auf den anderen äußeren Befestigungspunkt. Bohren
Sie die Befestigungspunkte, und montieren Sie die Deckenhalter.
•
Gleichen Sie Tiefenunterschiede durch die Langlöcher, Höhenunterschiede durch
das Unterlegen von Distanzplatten aus.

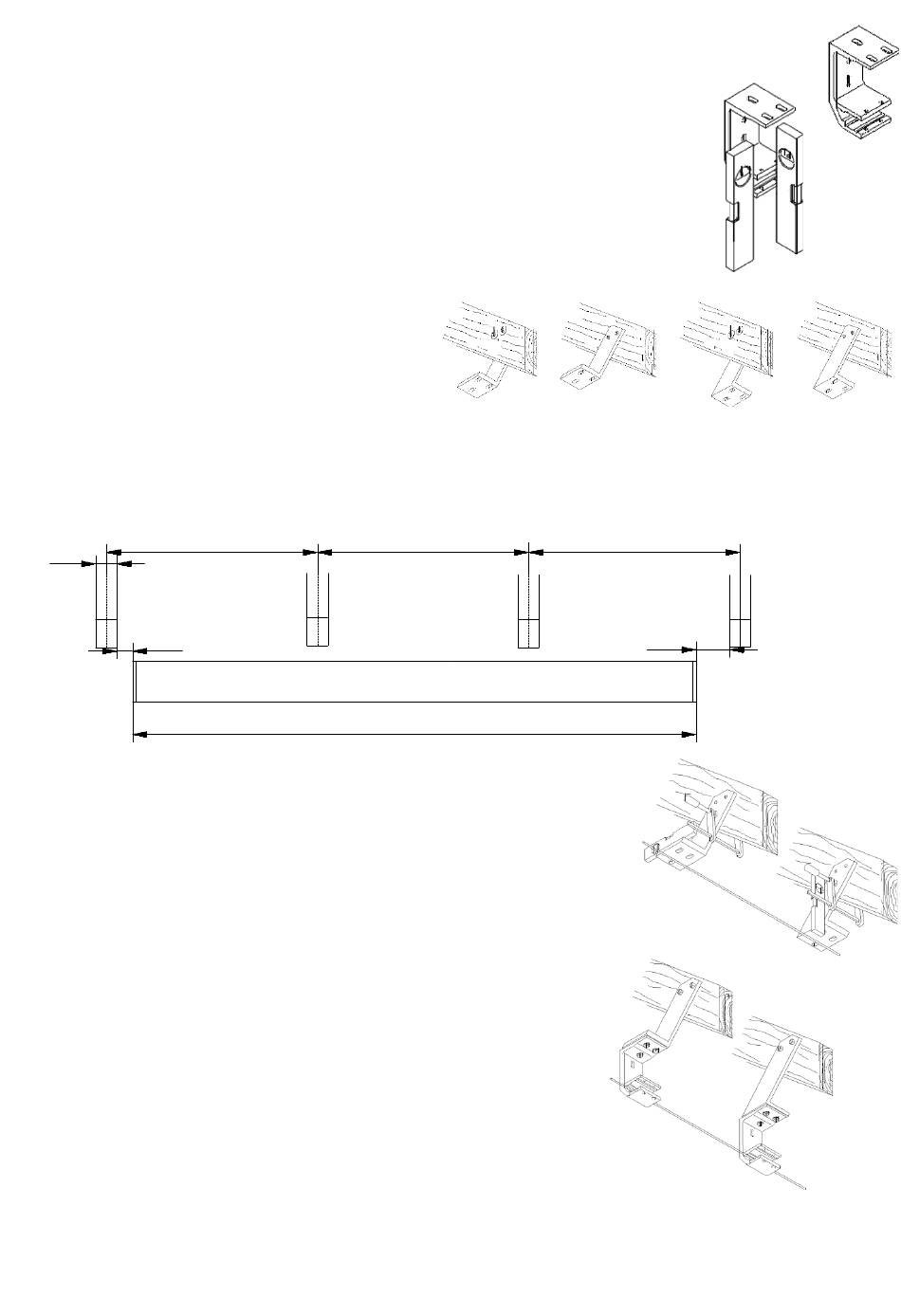

C) Dachsparrenmontage
•
Prüfen Sie, welche Dachsparren am nächsten
den durch Aufkleber an der Markise gekenn-
zeichneten Punkten stehen. Durch eine ge-
schickte W ahl der Anschlagseite und Tausch
der Halter von links nach rechts können Sie
diese Punkte in den meisten Fällen relativ
genau einhalten.
Tipp: Legen Sie bei der Bestellung eine Skizze mit dem Sitz der Dachsparren bei. Wir sind dann in der Lage, durch
Versetzen der Arme und der Kombination verschiedener Arten von Dachsparrenhalter Ihnen einen für Sie
optimalen Befestigungsvorschlag zu unterbreiten.(siehe Zeichnung unten).
6 0 0
6 0
4 5
•
Befestigen Sie mit Hilfe von kleinen Schraubzwingen provisorisch die
Dachsparrenhalter an die Sparren.
•
Durchbohren Sie die Dachsparren mit einem 12 mm dicken Bohrer
(auf keinem Fall größer), durch die Löcher der Dachsparrenhalter.
Montieren Sie die Halter mit den mitgelieferten Gewindestangen und
Muttern und den
Unterlegscheiben. Entfernen Sie anschließend die Schraubzwingen.
•
Dachsparren sind gelegentlich verdreht. Dies hat zur Folge, dass die
Dachsparrenhalter seitlich schräg stehen. Gleichen Sie dies
unbedingt durch Unterlegen von Distanzblechen oder Scheiben aus.
•
Montieren Sie jetzt die Deckenkonsolen an die Dachsparrenhalter
und richten Sie die Konsolen mit der Richtschnur seitlich aus.
97.02.090 V4
6 0 0
Markise
1 6 0 0
dazu gehörenden Scheibendübeln
6 0 0
9 5
und
Seite 5 von 11
