Informationen zur Kommunikation
Modbus Instance Nr./DeviceNet Nr.:
Profibus Steckplatz/Index
EtherCAT-Index (Hex)
Profinet IO-Index
Feldbus-Format
Modbus-Format
Rampenalarm [413]
Die Funktion unterdrückt die (Vor)alarmsignale bei
Beschleunigung und Verzögerung des Motors zur
Vermeidung falscher Alarme.
413 Rampe Alarm
Stp
Voreinstellung: Off
(Vor-)Alarm beim Beschleunigen/Verzögern
Off 0
unterdrückt.
(Vor-)Alarme beim Beschleunigen/
On 1
Verzögern eingeschaltet.
Informationen zur Kommunikation
Modbus Instance Nr./DeviceNet Nr.:
Profibus Steckplatz/Index
EtherCAT-Index (Hex)
Profinet IO-Index
Feldbus-Format
Modbus-Format
Alarmstartverzögerung [414]
Mit diesem Parameter kann z. B. ein Alarm während des
Startvorgangs unterdrückt werden.
Es wird die Verzögerungszeit nach einem Startkommando
gesetzt, ab der ein Alarm ausgelöst werden darf.
• Falls Rampe Alarm=ein ist: Die Startverzögerung
beginnt ab einem RUN-Kommando.
• Falls Rampe Alarm=aus ist: Die Startverzögerung
beginnt nach der Beschleunigungsrampe.
414 Startverz.
Stp
Voreinstellung: 5 s
Bereich: 0-3600 s
Informationen zur Kommunikation
Modbus Instance Nr./DeviceNet Nr.:
Profibus Steckplatz/Index
EtherCAT-Index (Hex)
Profinet IO-Index
Feldbus-Format
Modbus-Format
CG Drives & Automation, 01-6064-02r1
43322
169/226
4cfa
19706
UInt
UInt
Erw)
Off
43323
169/227
4cfb
19707
UInt
UInt
Erw)
5 s
43324
169/228
4cfc
19708
Long 1=1 s
EInt
Erw)
Lasttyp [415]
In diesem Menü wählen Sie den Überwachungstyp gemäß
der Lasteigenschaft Ihrer Anwendung auswählen. Durch
Auswahl des erforderlichen Überwachungstyps können die
Überlast- und Unterlastalarmfunktion gemäß den
Lasteigenschaften optimiert werden.
Falls die Anwendung wie bei Extrudern und Kompressoren
eine konstante Last über den ganzen Drehzahlbereich hat,
kann der Lasttyp auf Basis gesetzt werden. Dieser Typ
verwendet einen einzelnen Wert als Sollwert für die
nominale Last. Dieser Wert wird für den gesamten
Drehzahlbereich des FU verwendet. Der Wert kann
eingestellt oder automatisch gemessen werden. Siehe Autoset
Alrm [41A] und Normalast [41B] zur Einstllung des
Sollwerts für die nominale Last.

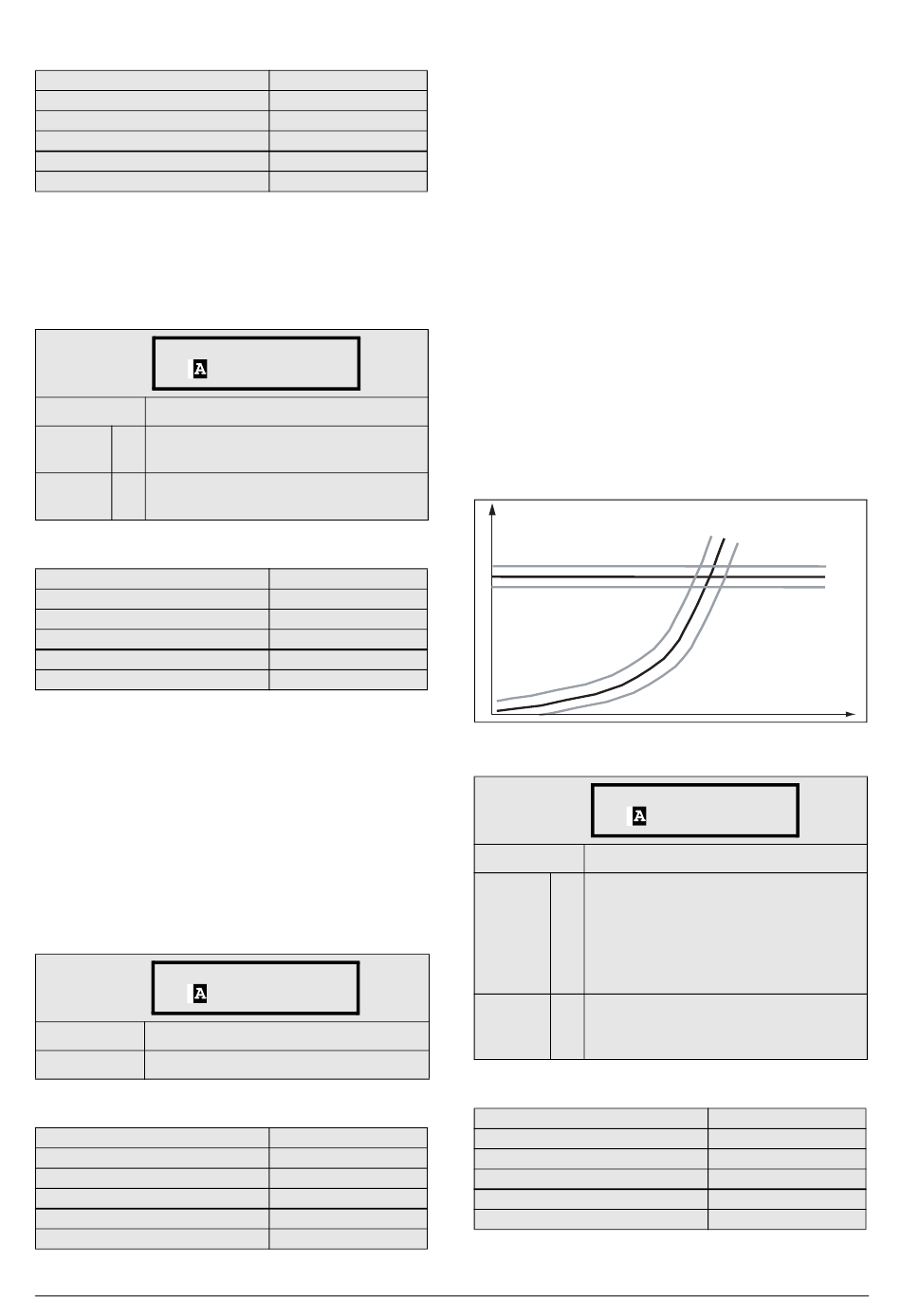

Der Lastkurven-Modus verwendet eine interpolierte Kurve
mit neun Lastwerten bei acht gleichen Drehzahlintervallen.
Diese Kurve wird bei einem Testlauf mit realer Last erstellt.
Sie kann mit jeder sanften Lastkurve und konstanter Last
verwendet werden.
Bürde
Abb. 37
415 Lasttyp
Stp
Voreinstellung: Lastkurve
Nutzt einen festen minimalen und
maximalen Lastpegel über den ganzen
Drehzahlbereich. Kann in Situationen
Basis 0
eingesetzt werden, in denen das
Drehmoment unabhängig von der Drehzahl
ist.
Benutzt die gemessene Lastcharakteristik
Lastkurve 1 des Prozesses über den gesamten
Drehzahlbereich.
Informationen zur Kommunikation
Modbus Instance Nr./DeviceNet Nr.:
Profibus Steckplatz/Index
EtherCAT-Index (Hex)
Profinet IO-Index
Feldbus-Format
Modbus-Format
Parameterbeschreibung und Funktionen
Max Alarm
Basis
Min Alarm
Lastkurve
Drehza

Load curve

43325
169/229
4cfd
19709
UInt
UInt
