3.1.1 Einsatz der Funktionstasten

NEXT
100
200
NEXT
210

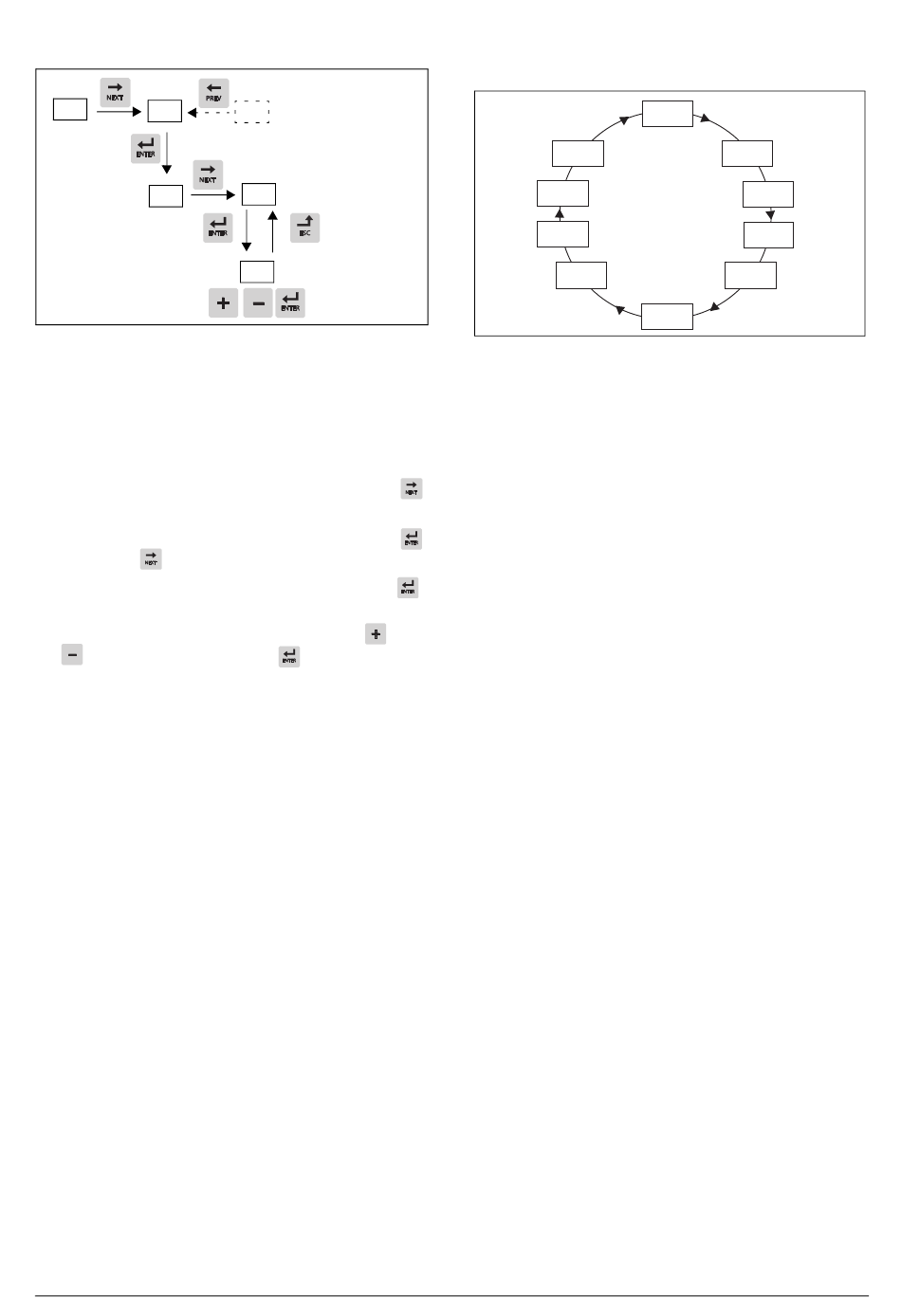

Abb. 9 Beispiel der Menüführung zur Eingabe der Motor-
spannung
Beispiel:
Einstellung Motordaten.
Beim Start wird Menü [100], „Start Menü", angezeigt.
1. Um Menü [200], HAUPTEINST, anzuzeigen, Taste
drücken.
2. Um Menü [220] „Motor Daten" anzuzeigen, Tasten
und danach zwei Mal drücken.
NEXT
3. Um Menü [221], „Motor Spann" anzuzeigen, Taste
drücken und die Motorspannung eingeben.
4. Verändern Sie den Einstellwert mit den Tasten
. Bestätigen Sie mit der Taste
18 Arbeitsbeginn
300
220
ESC
221
NEXT
und
.

3.1.2 Toggle-Schleife

7411
21E
3A14
3A31
Abb. 10 Voreingestellte Toggle-Schleife
Zur Erleichterung der Inbetriebnahme gibt es eine
vorprogrammierte Standard-Togglefunktionsschleife, mit
der zwischen den in dieser Anleitung beschriebenen
Parametern hin- und hergewechselt werden kann. Oft
müssen auch an diese Eingabepunkte angrenzende
Einstellungen konfiguriert werden.
• [211] Sprache – Sprache und Netzspannung auswählen
• [3A11] FU Konfig.- Frequenzumrichter-Konfiguration
(Standalone/Master/Follower)
• [221] Motor Spann - Motorkonfiguration
• [341] Min Drehzahl - Drehzahlkonfiguration
• [3C13] Sensor min – Niveausensor-Konfiguration
• [3A21] Überlauf – Konfiguration der Niveaus (Start und
Stopp Pumpen)
• [3A31] Niveau 1 – Sammelbehälter-Konfiguration
• [3A14] ZeitNachÜLS – Betriebszeit nach
Überlaufschalter
• [21E] KopieZuFLW – Auf Followergerät kopieren
• [7411] Sumpfniveau – Werte überprüfen und Betrieb
testen
CG Drives & Automation, 01-6142-02r1
211
3A11
221
341
3C13
3A21
