Informationen zur Kommunikation
Modbus Instance Nr./DeviceNet Nr.:
Profibus Steckplatz/Index
EtherCAT-Index (Hex)
Profinet IO-Index
Feldbus-Format
Modbus-Format
Überlaufpolarität [425]
Wählen Sie die Polarität des digitalen Überlaufschalters.
425 ÜberlaufPol
tp
Voreinstellung: HI
Überlauf wird erkannt, wenn Signal auf HI
HI 0
geht.
Überlauf wird erkannt, wenn Signal auf LO
LO 1
geht.
Informationen zur Kommunikation
Modbus Instance Nr./DeviceNet Nr.:
Profibus Steckplatz/Index
EtherCAT-Index (Hex)
Profinet IO-Index
Feldbus-Format
Modbus-Format
nF)
Sensor weg[426]
Verzögerungszeit bis der Sensor-weg-Alarm ausgelöst wird.
426 Sensor weg
Stp
Voreinstellung: Off
Bereich Off – 60 s
Informationen zur Kommunikation
Modbus Instance Nr./DeviceNet Nr.:
Profibus Steckplatz/Index
EtherCAT-Index (Hex)
Profinet IO-Index
Feldbus-Format
Modbus-Format
CG Drives & Automation, 01-6064-02r1
43364
170/13
4d24
19748
UInt
UInt
HI
43365
170/14
4d25
19749
UInt
UInt
Off
43366
170/15
4d26
19750
UInt, 1=1
UInt
5.4.3 Persönlicher Schutz [430]
Mit dieser Funktion kann über die Digitaleingänge eine
Warnmeldung für persönlichen Schutz aktiviert werden. Die
Idee dahinter ist, einen Anwender in der Ferne über
potenzielle Unfallgefahren an seinem Standort aufmerksam
zu machen. Dazu ist die Verbindung zu einem externen
SCADA-System erforderlich (SCADA = Supervisory
Control And Data Acquisition, dt. Überwachen und
Steuern technischer Prozesse mittels eines
Computersystems).
Der Techniker aktiviert den „PreAlarm"-Zähler bei Betreten
der Pumpenstation, d. h. durch Einschalten der
Innenbeleuchtung. In diesem Fall wird ein zweipoliger
Lichtschalter verwendet, der an die Innenbeleuchtung und
an einen als „PP-Timer" konfigurierten Digitaleingang
angeschlossen ist.
Wenn der Techniker diesen Timer nicht durch Ein-/
Ausschalten der Innenbeleuchtung zurücksetzt, bevor die in
„[431] PreAlarm" eingestellte Zeit verstrichen ist, wird das
Digitalausgangssignal „PP PreAlarm" gesetzt. Dieses ist
normalerweise an eine lokale Voralarm-Einrichtung
angeschlossen, um darüber zu informieren, dass die Zeit
verstrichen ist.
Wenn der Voralarm nicht innerhalb der in „[432] Alarm"
eingestellten Zeit zurückgesetzt wird, wird eine „Pers.
Schutz"-Warnmeldung ausgelöst. Diese Warnmeldung hat
keine Auswirkung auf den Pumpenbetrieb, sie dient
lediglich dazu, den Anwender darauf aufmerksam zu
machen, dass an seinem Standort etwas vorgefallen ist.

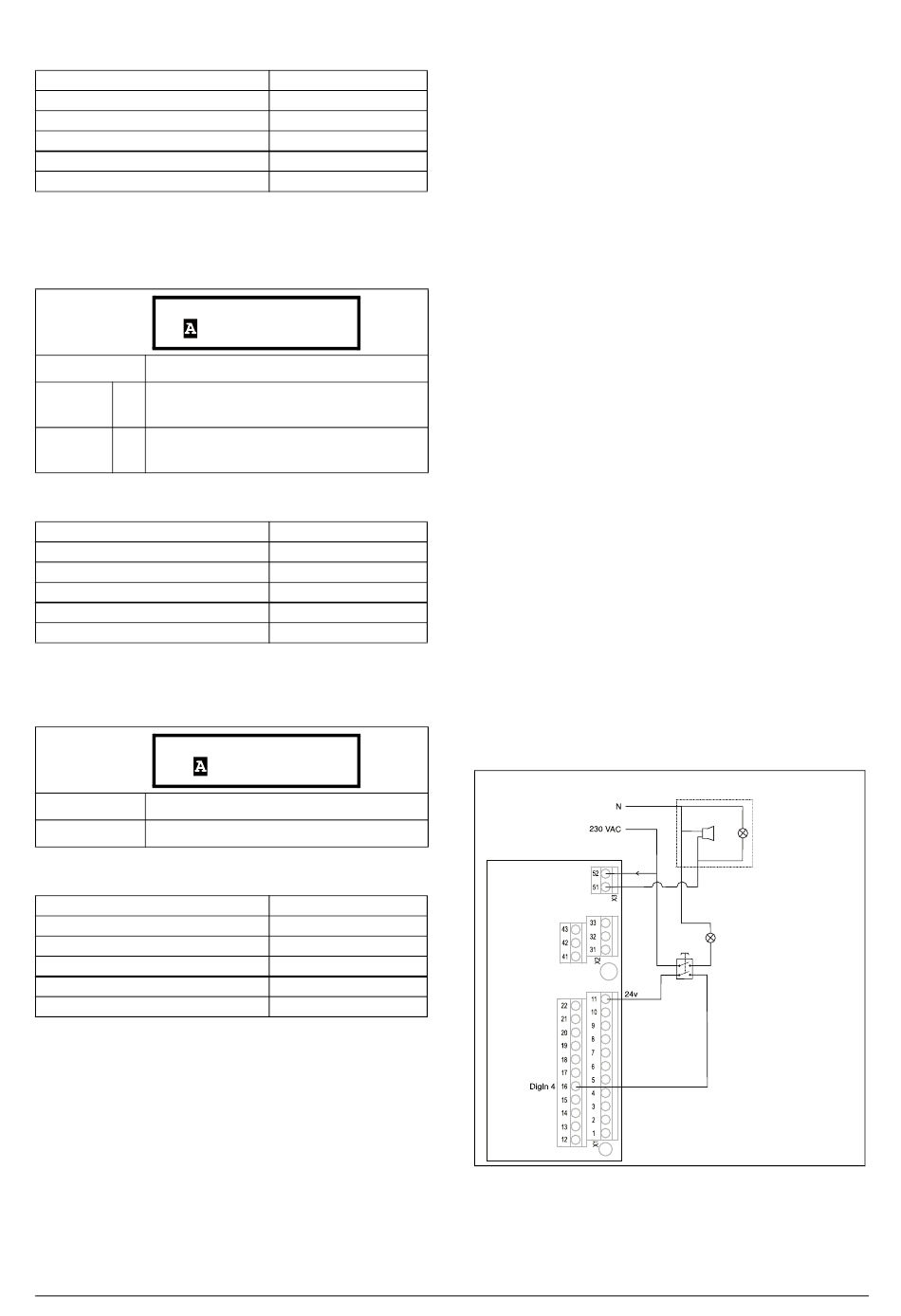

Im folgenden Verkabelungsbeispiel haben wir Relais 3 und
DigIn 5 verwendet. Es können aber auch andere
Anschlusspunkte verwendet werden, wenn sie nicht belegt
sind.
Externe Spannungsversorgung
[524] PP Timer
(Schalter Persönlicher Schutz)
Abb. 40 Verkabelungsbeispiel für Warnmeldung für persönli-
chen Schutz
Parameterbeschreibung und Funktionen
nF)
Voralarm-Einrichtung
Innenbeleuchtung
Lichtschalter Innenbeleuchtun
97
