3.3.5 Sammelbehältergeometrie einstellen
Die Maße des Sammelbehälters sind für das AutoTune-
Programm und die Flussberechnung entscheidend. Geben
Sie so genaue Werte wie möglich ein, da Messungen sonst
ungenau werden können.
Gehen Sie zu Menü „[3A31] Niveau 1" oder drücken Sie die
Toggletaste.
Beginnen Sie beim Bodenniveau (Niveau 1) und stellen Sie
einen entsprechenden Bereich für jede Formänderung im
Sammelbehälter ein. Es können 5 Niveaus und Flächen
verwendet werden. Verwenden Sie so viele wie benötigt,
ungenutzte Niveaus/Flächen sollten auf 0/Aus gestellt
werden.
Das zuletzt definierte Niveau wird extrapoliert, daher ist für
[3A35]Niveau 3 / [3A36]Fläche 3
[3A33]Niveau 2 / [3A34]Fläche 2
[3A31]Niveau 1 / [3A32]Fläche 1

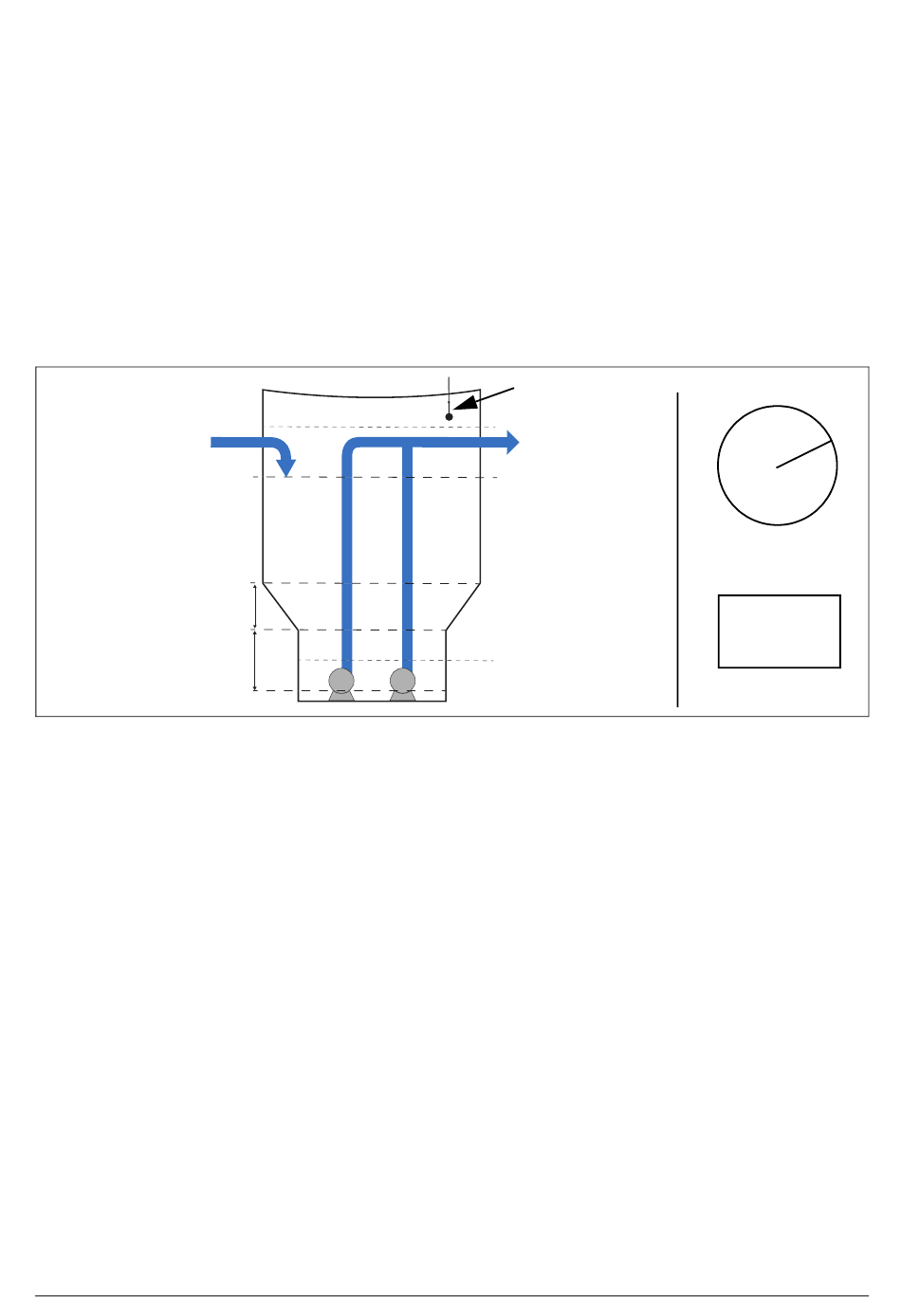

Abb. 11 Sumpfflächen und -niveaus; Beispiele.
Beispiel mit rundem Sammelbehälter:
Niveau = X m,
r2
Fläche = π
Niveau 1 = 0 m
Fläche 1 = Radius ist 0,60 m, Fläche 1 wird berechnet:
2
2
= 1,13
π 0,60 m
Niveau 2 = 0,50 m,
Fläche 2 = Radius ist 0,60 m, Fläche 2 wird berechnet:
2 2
π 0,60 = 1,13 m
Niveau 3 = 0,60 m
Fläche 3 = Radius ist 0,90 m, Fläche 3 wird berechnet:
2
2
= 2,54
π 0,90 m
CG Drives & Automation, 01-6142-02r1
einen gleichförmigen Sumpf nur ein Niveau/eine Fläche
erforderlich.
Niveau 1[3A31]
Niveau 2[3A33]
Niveau 3[3A35]
Niveau 4[3A37]
Niveau 5[3A39]
P1 P2
Beispiel mit rechteckigem Sammelbehälter:
Niveau = X m,
Fläche = A x B m2
Niveau 1: 0 m
Fläche 1: A = 1,2 m, B = 0,5 m, Fläche 1 wird berechnet:
1,20 x 0,50 = 0,60 m
Niveau 2 = 0,50 m,
Fläche 2: A = 1,2 m, B = 0,5 m, Fläche 2 wird berechnet:
1,20 x 0,50 = 0,60 m
Niveau 3 = 0,60 m
Fläche 3: A = 1,80 m, B = 0,50 m, Fläche 3 wird berechnet:
1,80 x 0,50 = 0,90 m
Fläche 1[3A32]
Fläche 2[3A34]
Fläche 3[3A36]
Fläche 4[3A38]
Fläche 5[3A3A]
Überlaufniveau-Schalter
(optional)
[3A21]Überlaufniveau
[3A22]Startniveau
[3A23]Stoppniveau
2
2
2
Flächenberechnung:
r
r = Durchmesser/2
A
B
