Start/Stopp-Einstellungen [330] - Emotron Flowdrive Softwareanleitung

Erw) nF)
Verhältnis [3C25]
Die Funktion bestimmt das Verhältnis zwischen dem
tatsächlichen Durchfluss und dem gemessenen Analogwert.
Die Sensoreigenschaften werden vom Sensorhersteller
vorgegeben. Das lineare Verhältnis wird mit Abstand am
häufigsten verwendet..
3C25 Ratio
Stp
Voreinstellung: Linear
Linear Ratio ist linear
Quadratic Ratio ist quadratisch
Informationen zur Kommunikation
Modbus Instance Nr./DeviceNet Nr.:
Profibus Steckplatz/Index
EtherCAT-Index (Hex)
Profinet IO-Index
Feldbus-Format
Modbus-Format
84 Parameterbeschreibung und Funktionen
Linear
43719
171/113
4e87
20103
UInt
UInt
5.3.4 Start/Stopp-Einstellungen
[330]
Untermenü mit allen Einstellungen zum Beschleunigen,
Verzögern, Starten, Stoppen usw.
Beschleunigungszeit [331]
Die Beschleunigungszeit ist definiert als die Zeitspanne, die
der Motor zur Beschleunigung von 0 U/min bis zur
Nenndrehzahl braucht.
HINWEIS: Wenn die Beschleunigungszeit zu kurz ist,
wird der Motor entsprechend dem eingestellten
maximalen Drehmoment beschleunigt. Die echte
Beschleunigungszeit kann dann länger als der
eingestellte Wert sein.
331 Beschl Zeit
Stp
Voreinstellung: 4,0 s
Bereich: 0,5 – 3600 s
Informationen zur Kommunikation
Modbus Instance Nr./DeviceNet Nr.:
Profibus Steckplatz/Index
EtherCAT-Index (Hex)
Profinet IO-Index
Feldbus-Format
Modbus-Format

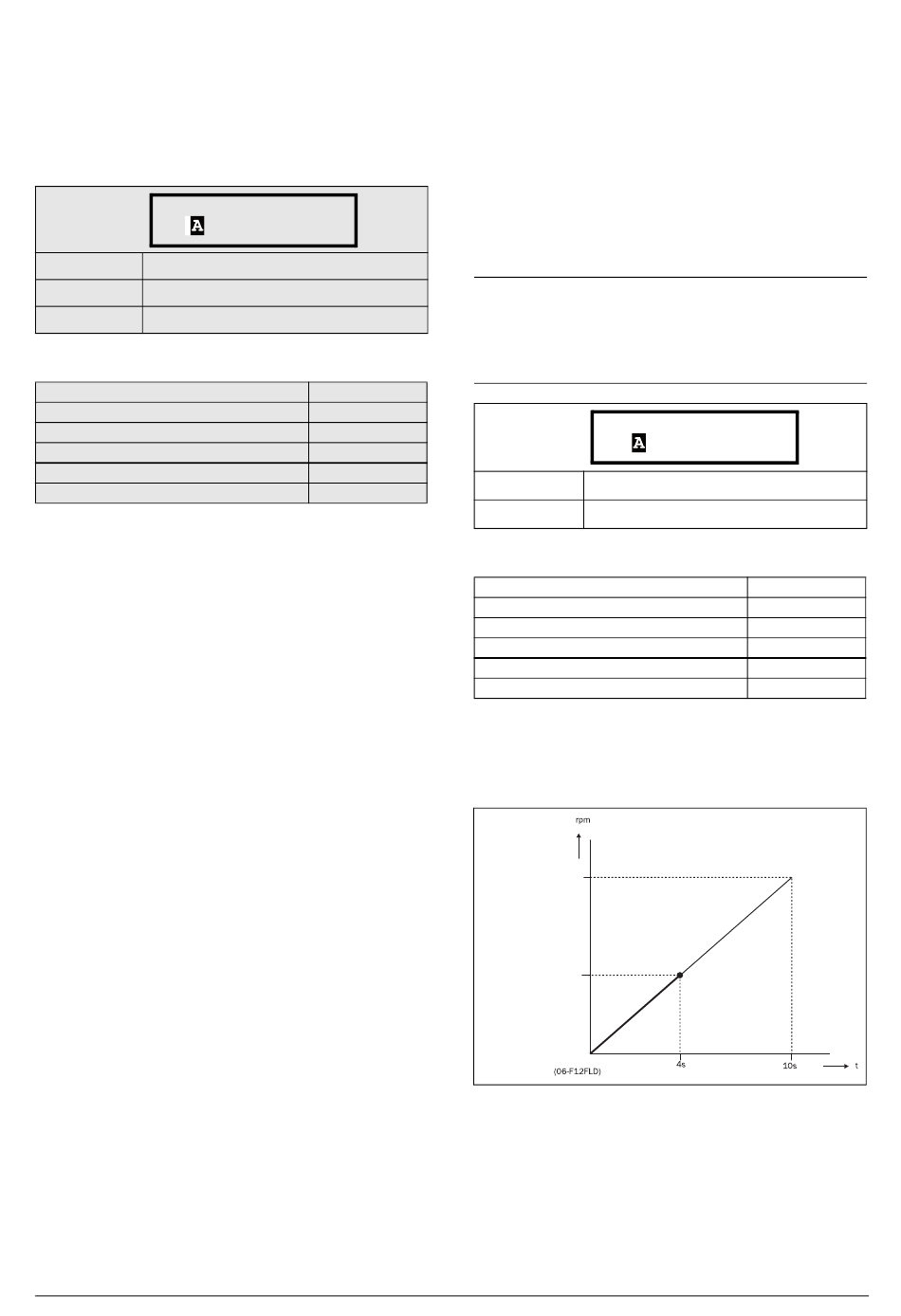

Abb. 31 zeigt die Beziehung zwischen Nenndrehzahl des
Motor, Maximaldrehzahl und Beschleunigungszeit.
Entsprechendes gilt für die Verzögerungszeit.
Maxi-
maldreh- 100% n
MOT
zahl
80% n
MOT
Max Dreh-
zahl
Abb. 31 Beschleunigungszeit und Maximaldrehzahl
Abb. 32 verdeutlicht die Beschleunigungs- und
Verzögerungszeiten im Verhältnis zur Motornenndrehzahl.
CG Drives & Automation, 01-6064-02r1
4,0 s
43101
169/5
4c1d
19485
Long, 1=0,01 s
EInt
