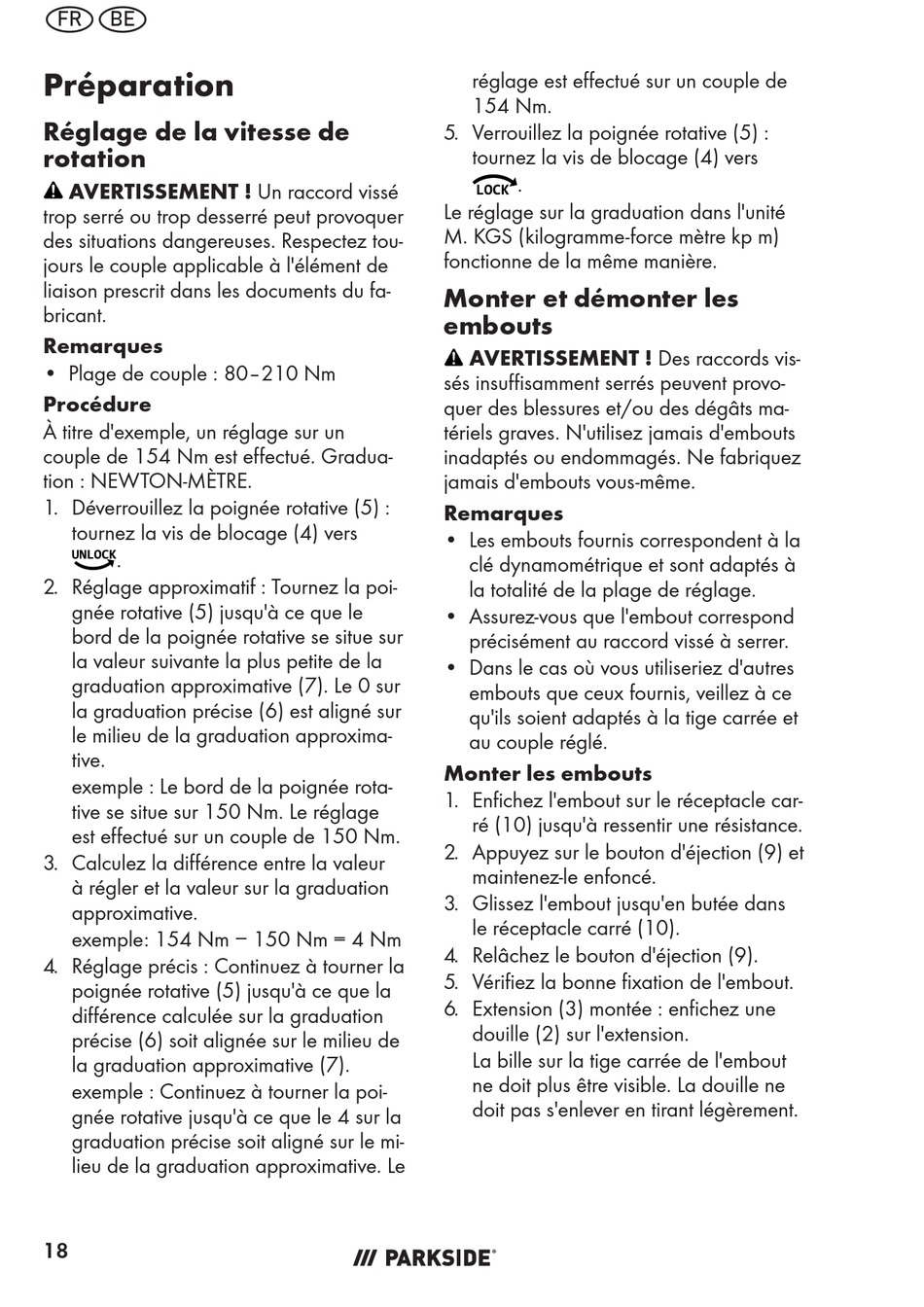

FR BE
Préparation
7
Réglage de la vitesse de
rotation
AVERTISSEMENT ! Un raccord vissé
trop serré ou trop desserré peut provoquer
des situations dangereuses. Respectez tou-
jours le couple applicable à l'élément de
liaison prescrit dans les documents du fa-
bricant.
Remarques
• Plage de couple : 80–210 Nm
Procédure
À titre d'exemple, un réglage sur un
couple de 154 Nm est effectué. Gradua-
4
tion : NEWTON-MÈTRE.
1. Déverrouillez la poignée rotative (5) :
tournez la vis de blocage (4) vers
.
2. Réglage approximatif : Tournez la poi-
gnée rotative (5) jusqu'à ce que le
bord de la poignée rotative se situe sur
la valeur suivante la plus petite de la
graduation approximative (7). Le 0 sur
la graduation précise (6) est aligné sur
le milieu de la graduation approxima-
tive.
exemple : Le bord de la poignée rota-
tive se situe sur 150 Nm. Le réglage
est effectué sur un couple de 150 Nm.
3. Calculez la différence entre la valeur
à régler et la valeur sur la graduation
approximative.
exemple: 154 Nm − 150 Nm = 4 Nm
4. Réglage précis : Continuez à tourner la
poignée rotative (5) jusqu'à ce que la
différence calculée sur la graduation
précise (6) soit alignée sur le milieu de
11
la graduation approximative (7).
12
exemple : Continuez à tourner la poi-
gnée rotative jusqu'à ce que le 4 sur la
graduation précise soit aligné sur le mi-
13
lieu de la graduation approximative. Le
1 4
18
6 5
16
réglage est effectué sur un couple de
4
154 Nm.
5. Verrouillez la poignée rotative (5) :
tournez la vis de blocage (4) vers
.
Le réglage sur la graduation dans l'unité
M. KGS (kilogramme-force mètre kp m)
fonctionne de la même manière.
Monter et démonter les
embouts
AVERTISSEMENT ! Des raccords vis-
sés insuffisamment serrés peuvent provo-
quer des blessures et/ou des dégâts ma-
tériels graves. N'utilisez jamais d'embouts
inadaptés ou endommagés. Ne fabriquez
jamais d'embouts vous-même.
Remarques
• Les embouts fournis correspondent à la
clé dynamométrique et sont adaptés à
la totalité de la plage de réglage.
• Assurez-vous que l'embout correspond
précisément au raccord vissé à serrer.
• Dans le cas où vous utiliseriez d'autres
embouts que ceux fournis, veillez à ce
qu'ils soient adaptés à la tige carrée et
au couple réglé.
Monter les embouts
11
1. Enfichez l'embout sur le réceptacle car-
12
ré (10) jusqu'à ressentir une résistance.
2. Appuyez sur le bouton d'éjection (9) et
maintenez-le enfoncé.
13
3. Glissez l'embout jusqu'en butée dans
1 4
le réceptacle carré (10).
4. Relâchez le bouton d'éjection (9).
5. Vérifiez la bonne fixation de l'embout.
6. Extension (3) montée : enfichez une
douille (2) sur l'extension.
15
La bille sur la tige carrée de l'embout
ne doit plus être visible. La douille ne
doit pas s'enlever en tirant légèrement.
