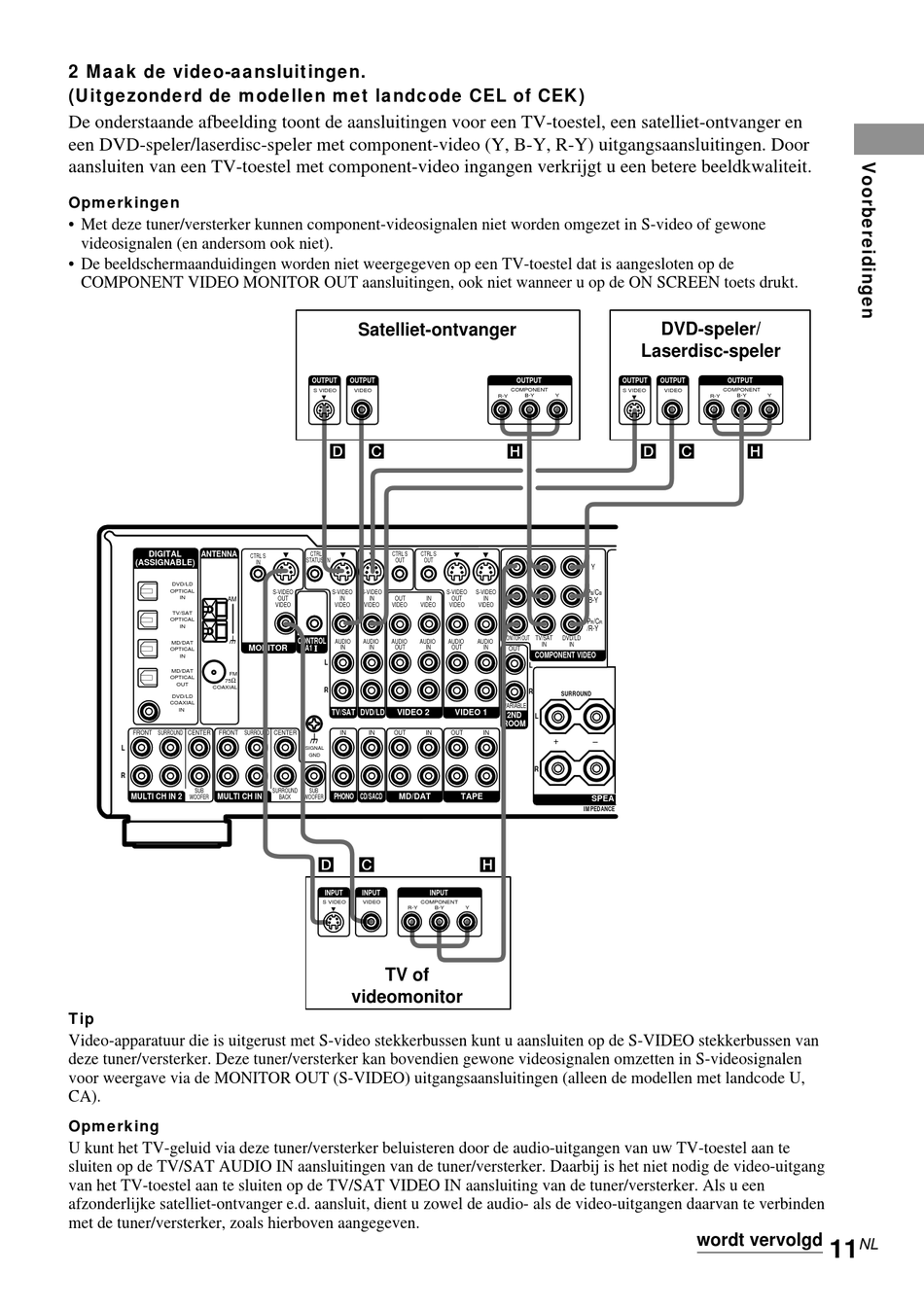

2 Maak de video-aansluitingen.
(Uitgezonderd de modellen met landcode CEL of CEK)
De onderstaande afbeelding toont de aansluitingen voor een TV-toestel, een satelliet-ontvanger en
een DVD-speler/laserdisc-speler met component-video (Y, B-Y, R-Y) uitgangsaansluitingen. Door
aansluiten van een TV-toestel met component-video ingangen verkrijgt u een betere beeldkwaliteit.
Opmerkingen
• Met deze tuner/versterker kunnen component-videosignalen niet worden omgezet in S-video of gewone
videosignalen (en andersom ook niet).
• De beeldschermaanduidingen worden niet weergegeven op een TV-toestel dat is aangesloten op de
COMPONENT VIDEO MONITOR OUT aansluitingen, ook niet wanneer u op de ON SCREEN toets drukt.
DIGITAL ANTENNA
(ASSIGNABLE)
DVD/LD
OPTICAL
IN
AM
TV/SAT
OPTICAL
IN
U
MD/DAT
OPTICAL
IN
MD/DAT
FM
OPTICAL
Ω
75
OUT
COAXIAL
DVD/LD
COAXIAL
IN
FRONT SURROUND CENTER FRONT SURROUND CENTER
L
R
SUB
MULTI CH IN 2 MULTI CH IN 1
WOOFER
Tip
Video-apparatuur die is uitgerust met S-video stekkerbussen kunt u aansluiten op de S-VIDEO stekkerbussen van
deze tuner/versterker. Deze tuner/versterker kan bovendien gewone videosignalen omzetten in S-videosignalen
voor weergave via de MONITOR OUT (S-VIDEO) uitgangsaansluitingen (alleen de modellen met landcode U,
CA).
Opmerking
U kunt het TV-geluid via deze tuner/versterker beluisteren door de audio-uitgangen van uw TV-toestel aan te
sluiten op de TV/SAT AUDIO IN aansluitingen van de tuner/versterker. Daarbij is het niet nodig de video-uitgang
van het TV-toestel aan te sluiten op de TV/SAT VIDEO IN aansluiting van de tuner/versterker. Als u een
afzonderlijke satelliet-ontvanger e.d. aansluit, dient u zowel de audio- als de video-uitgangen daarvan te verbinden
met de tuner/versterker, zoals hierboven aangegeven.
