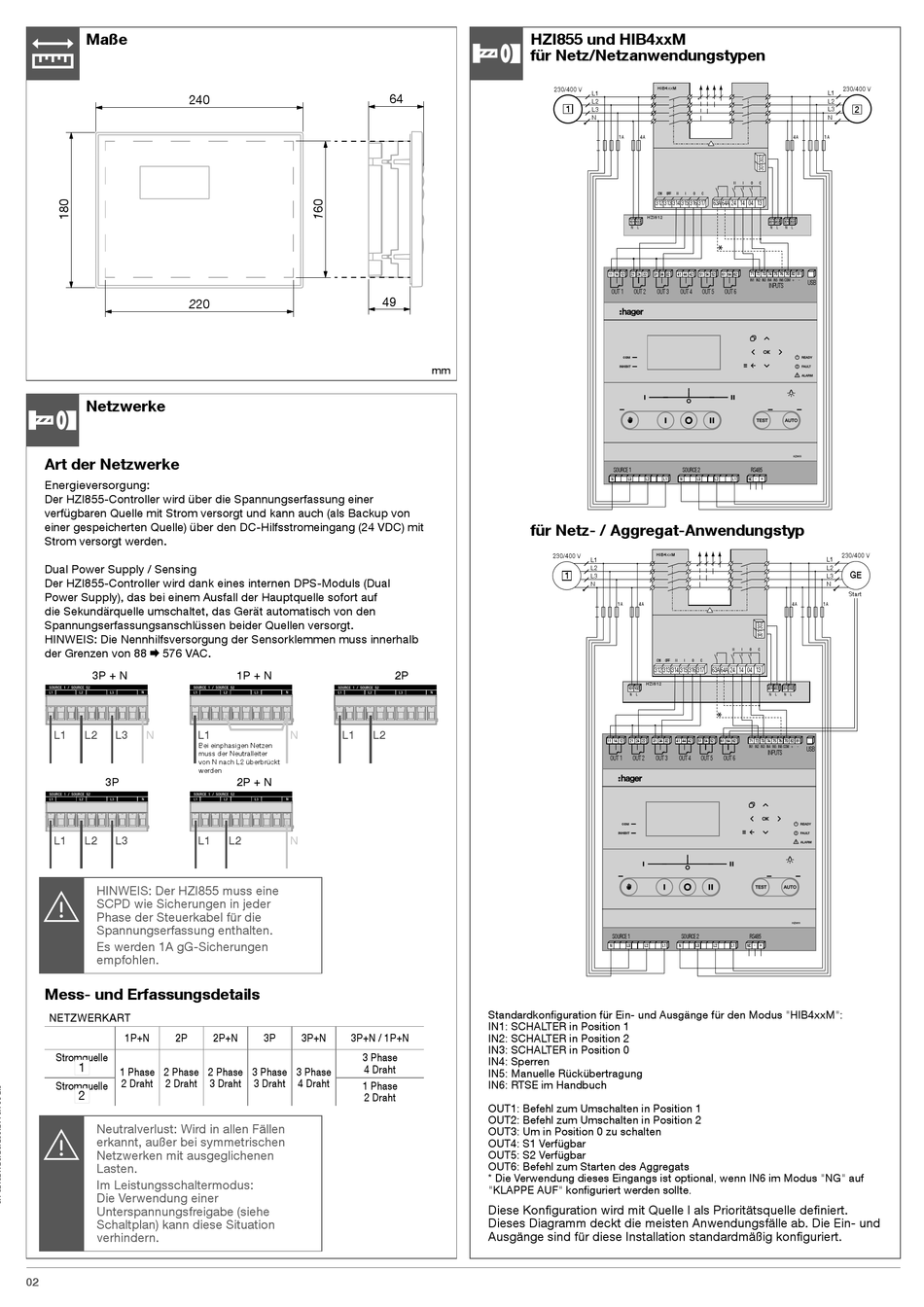

hager HZI855 Kurzanleitung Seite 2

Maße
240
220
Netzwerke
Art der Netzwerke
Energieversorgung:
Der HZI855-Controller wird über die Spannungserfassung einer
verfügbaren Quelle mit Strom versorgt und kann auch (als Backup von
einer gespeicherten Quelle) über den DC-Hilfsstromeingang (24 VDC) mit
Strom versorgt werden.
Dual Power Supply / Sensing
Der HZI855-Controller wird dank eines internen DPS-Moduls (Dual
Power Supply), das bei einem Ausfall der Hauptquelle sofort auf
die Sekundärquelle umschaltet, das Gerät automatisch von den
Spannungserfassungsanschlüssen beider Quellen versorgt.
HINWEIS: Die Nennhilfsversorgung der Sensorklemmen muss innerhalb
der Grenzen von 88 7 576 VAC.
3P + N
L1 L2 L3 N L1
Bei einphasigen Netzen
muss der Neutralleiter
von N nach L2 überbrückt
werden
3P
L1 L2 L3 L1
HINWEIS: Der HZI855 muss eine
SCPD wie Sicherungen in jeder
Phase der Steuerkabel für die
Spannungserfassung enthalten.
Es werden 1A gG-Sicherungen
empfohlen.
Mess- und Erfassungsdetails
NETZWERKART
1P+N 2P
Stromquelle
1
1 Phase 2 Phase
2 Draht 2 Draht
Stromquelle
2
Neutralverlust: Wird in allen Fällen
erkannt, außer bei symmetrischen
Netzwerken mit ausgeglichenen
Lasten.
Im Leistungsschaltermodus:
Die Verwendung einer
Unterspannungsfreigabe (siehe
Schaltplan) kann diese Situation
verhindern.
02
49
1P + N
N L1 L2
2P + N
L2 N
2P+N 3P 3P+N 3P+N / 1P+N
3 Phase
4 Draht
2 Phase 3 Phase 3 Phase
3 Draht 3 Draht 4 Draht
1 Phase
2 Draht
HZI855 und HIB4xxM
für Netz/Netzanwendungstypen
230/400 V
64
mm
für Netz- / Aggregat-Anwendungstyp
230/400 V
1
2P
Standardkonfiguration für Ein- und Ausgänge für den Modus "HIB4xxM":
IN1: SCHALTER in Position 1
IN2: SCHALTER in Position 2
IN3: SCHALTER in Position 0
IN4: Sperren
IN5: Manuelle Rückübertragung
IN6: RTSE im Handbuch
OUT1: Befehl zum Umschalten in Position 1
OUT2: Befehl zum Umschalten in Position 2
OUT3: Um in Position 0 zu schalten
OUT4: S1 Verfügbar
OUT5: S2 Verfügbar
OUT6: Befehl zum Starten des Aggregats
* Die Verwendung dieses Eingangs ist optional, wenn IN6 im Modus "NG" auf
"KLAPPE AUF" konfiguriert werden sollte.
Diese Konfiguration wird mit Quelle I als Prioritätsquelle definiert.
Dieses Diagramm deckt die meisten Anwendungsfälle ab. Die Ein- und
Ausgänge sind für diese Installation standardmäßig konfiguriert.
HIB4xxM
L1
L2
1
L3
N
1 A 4 A
I I
Ctrl OFF I I I 0 C
312 313 314 315 316 317 63A 64A 24 14 04 13
HZI812
101 102
N L
*
11 14 12 21 24 22 31 34 32 41 44 42 51 54 52 61 64 62
OUT 1 OUT 2 OUT 3 OUT 4 OUT 5 OUT 6
SOURCE 1 SOURCE 2
N L3 L2 L1 N L3 L2 L1
HIB4xxM
L1
L2
L3
N
1 A 4 A
I I
Ctrl OFF I I I 0 C
312 313 314 315 316 317 63A 64A 24 14 04 13
HZI812
101 102
N L
*
11 14 12 21 24 22 31 34 32 41 44 42 51 54 52 61 64 62
OUT 1 OUT 2 OUT 3 OUT 4 OUT 5 OUT 6
SOURCE 1 SOURCE 2
N L3 L2 L1 N L3 L2 L1
230/400 V
L1
L2
2
L3
N
4 A 1 A
I 0 C
301 302 201 202
N L N L
71 72 73 74 75 76 70 82 81
IN1 IN2 IN3 IN4 IN5 IN6 COM + -
USB
INPUTS
RS485
NC - +
230/400 V
L1
L2
GE
L3
N
Start
4 A 1 A
I 0 C
301 302 201 202
N L N L
71 72 73 74 75 76 70 82 81
IN1 IN2 IN3 IN4 IN5 IN6 COM + -
USB
INPUTS
RS485
NC - +
