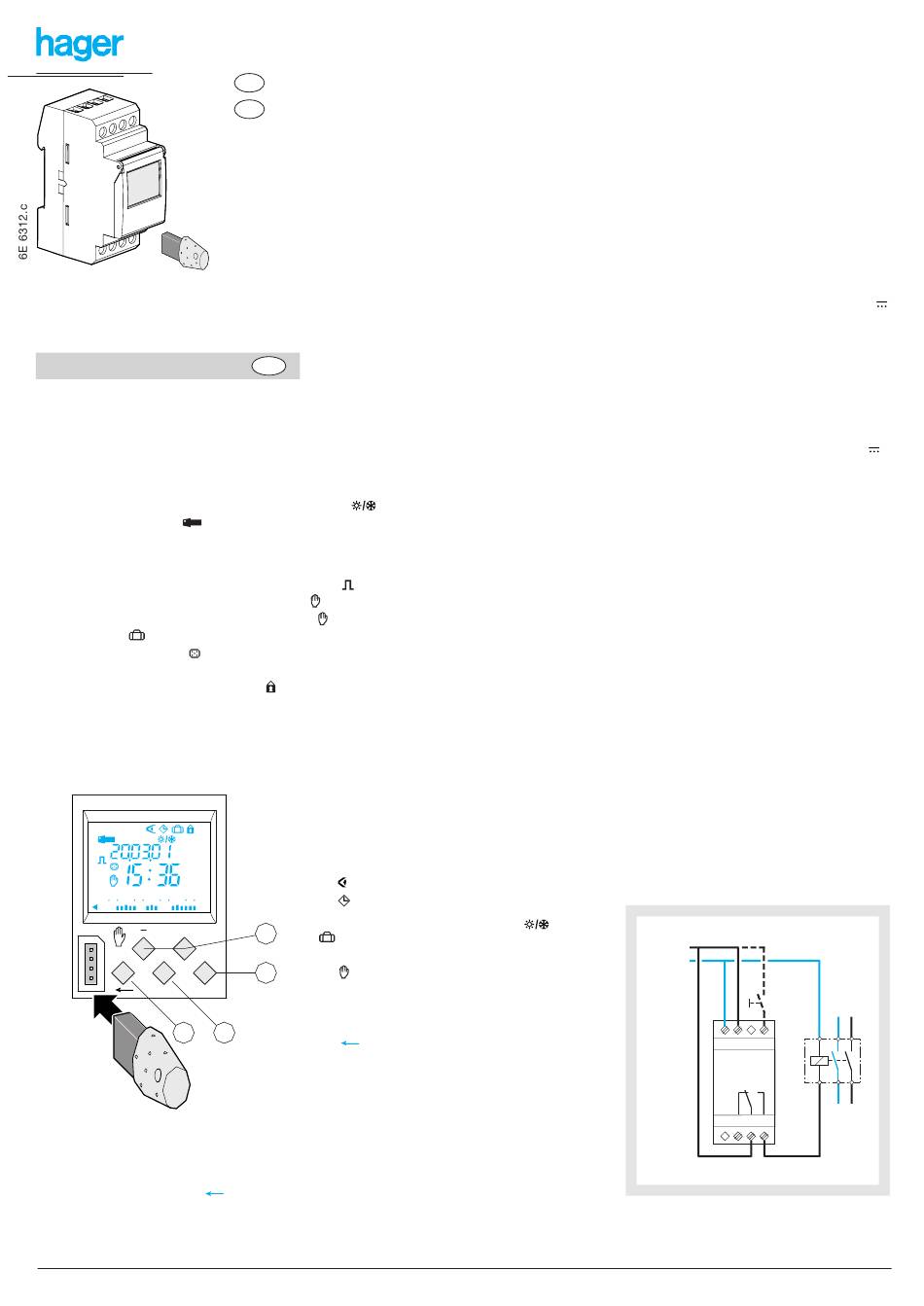

hager EG 103E Bedienungsanleitung

EG 103E
mit Eingang zur Ausnahmesteuerung
EG 103V
mit 12-24V Versorgung
Bedienungsanleitung
Elektronische 1 Kanal
Wochenschaltuhr
Hauptmerkmale
●
Das Gerät wird werkseitig mit eingestelltem Datum und Uhrzeit geliefert.
●
Automatische Umstellung von Sommer-/Winterzeit
●
Programmierschlüssel .
für permanente Ausnahmesteuerung,
-
- für Programmkopie/ Programmsicherung.
●
Programmierung im Tageszyklus bzw. für Tagesgruppen.
●
56 Programmschritte, On, Off bzw. Impulsbetrieb
●
Permanente Zwangssteuerung On bzw. Off (
●
Zeitweilige Ausnahmesteuerung On bzw. Off (
●
Ferienmodus : Zwangssteuerung On bzw. Off zwischen zwei vorgegebenen Daten.
●
Anwesenheitssimulation .
●
Tagesprofil-Balkenanzeige.
●
Möglichkeit zur Tastaturverriegelung
●
Ohne Spannung programmierbar.
●
Display mit Hintergrundbeleuchtung (nur EG 103E).
●
Zeitweilige Ausnahmesteuerung über 230V Eingang (nur EG103E).
auto prog
new
modif
Off
On
0 6 12 18 24
+
ok
menu
4
EG 005
Rücksetzen der Schaltuhr:
● Programm:
Das Programm kann durch gleichzeitiges Betätigen der drei folgenden Tasten vollständig
gelöscht werden: menu, ok,
● Alles löschen:
Durch gleichzeitiges Betätigen der Tasten -, +, ok, menu, wird der gesamte Inhalt des
Geräts gelöscht.
Nach einem vollständigen Reset müssen Uhrzeit und Datum an der Schaltuhr neu eingestellt werden.
Hager Electro S.A.S. - 132, bld d'Europe - BP3 - 67 215 Obernai cedex - Tél. 03.88.49.50.50 - www.hager.com
D
I
D
.
(1 Sek bis 30 Min.).
permanent angezeigt).
Blinkt).
.
Die Tasten:
➀
menu : Auswahl des Betriebsmodus
auto : Betrieb nach vorgegebenem Programm.
prog : new für die Programmierung.
prog : modif für die Änderung eines
vorhandenen Programms.
: Überprüfen der Programmierung.
: Einstellen von Uhrzeit, Datum und
Auswahl des Modus für das Umstellen
von Sommer- / Winterzeit
2
: Ferien.
➁
+ und - : Durchblättern bzw. Einstellen der Werte
1
- : im auto Modus, Auswahl von
Zwangssteuerung, Ausnahmesteuerung
oder Zufallsbetrieb.
➂
ok : Bestätigung blinkender Daten.
3
➃
: Rückkehr zum vorherigen Schritt.
Sie können jederzeit durch Betätigen der Taste
in den auto Modus zurückkehren.
Wenn nach Ablauf einer Minute kein Programmier-
schritt erfolgt, kehrt die Schaltuhr in den auto Modus
zurück.
. Die Zeit- und Datumseinstellungen bleiben erhalten.
Technische Daten
Elektrische Merkmale
● Versorgungsspannung:
EG 103E
EG 103V
● Frequenz:
● Leistungsaufnahme:
EG 103E
EG 103V
● Ausgang: 1 potentialfreier Wechslerkontakt
● Max. Abschaltvermögen
AC1
DC1
Cos φ = 0,6
Glühlampen
Halogenlampen 230 V
Leuchststoffröhren mit Vorschaltgerät //
(max. 45 µF)
Leuchstoffröhren ohne Vorschaltgerät /
mit Vorschaltgerät in Serienschaltung
Sparlampen
● Min. Abschaltvermögen
AC1
DC1
● Galvanische Trennung zwischen Versorgung
und Ausgang: = 4 kV
Funktionsmerkmale
● Programmierkapazität: 56 Programmierschritte
● Mindestintervall zwischen zwei
Programmierschritten: 1 minute
● Ganggenauigkeit: ± 1,5 sec / 24h
● Gangreserve: Lithiumbatterie, mindestens
5 Jahre ohne Netzversorgung.
● Nach 1 Minute Spannungsverlust schaltet das
Gerät in stand by (Anzeige aus).
Druck auf eine Taste kehrt es augenblicklich in
den auto Modus zurück.
● Schutzart: IP 20
Umgebungsbedingungen
● Betriebstemperatur:
● Lagerungstemperatur:
Anschluß über Schraubklemmen
● Massiv:
● Flexibel:
Anschlußbild:
.
L / +
N / -
1 3 5 7
menu
2 4 6 8
230 V AC ± 15%
12 V AC/DC +20% -10%
24 V AC/DC +10% -15%
50/60 Hz
max. 6 VA / 50 Hz
max. 0,8 VA / 50 Hz
µ16A 250 V~
µ4A 12 V
µ10A 250 V~
2300 W
2300 W
400 W
1000 W
500 W
100 mA 250 V~
100 mA 12 V
-5 °C bis +45 °C
-20 °C bis +70 °C
1 bis 6 mm 2
1,5 bis 10 mm 2
(EG 103E)
