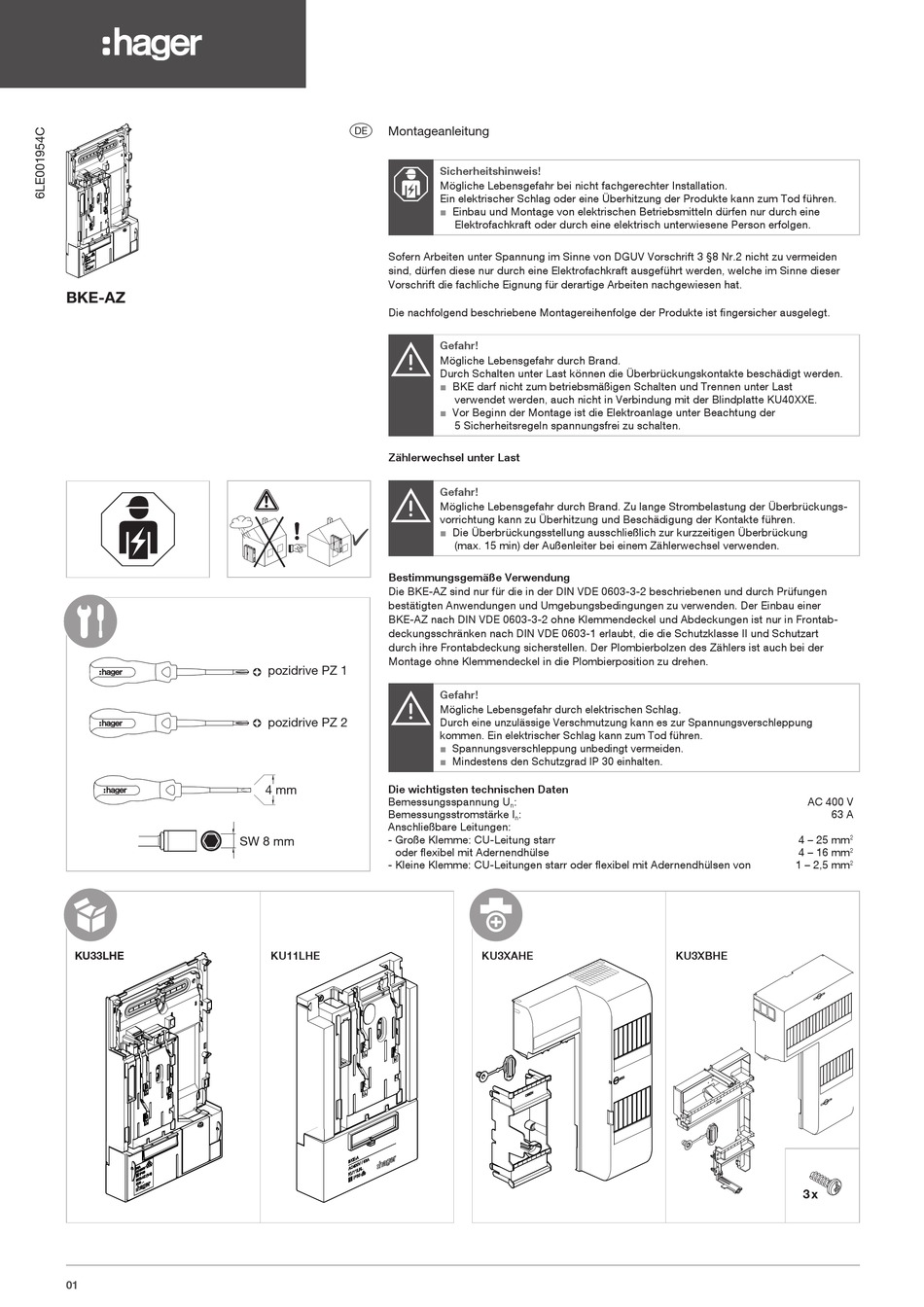

hager BKE-AZ Montageanleitung

BKE-AZ
SW 8 mm
KU33LHE
01
e
Montageanleitung
Sicherheitshinweis!
Mögliche Lebensgefahr bei nicht fachgerechter Installation.
Ein elektrischer Schlag oder eine Überhitzung der Produkte kann zum Tod führen.
■
Sofern Arbeiten unter Spannung im Sinne von DGUV Vorschrift 3 §8 Nr.2 nicht zu vermeiden
sind, dürfen diese nur durch eine Elektrofachkraft ausgeführt werden, welche im Sinne dieser
Vorschrift die fachliche Eignung für derartige Arbeiten nachgewiesen hat.
Die nachfolgend beschriebene Montagereihenfolge der Produkte ist fingersicher ausgelegt.
Gefahr!
Mögliche Lebensgefahr durch Brand.
Durch Schalten unter Last können die Überbrückungskontakte beschädigt werden.
■
■
Zählerwechsel unter Last
Gefahr!
Mögliche Lebensgefahr durch Brand. Zu lange Strombelastung der Überbrückungs-
vorrichtung kann zu Überhitzung und Beschädigung der Kontakte führen.
■
Bestimmungsgemäße Verwendung
Die BKE-AZ sind nur für die in der DIN VDE 0603-3-2 beschriebenen und durch Prüfungen
bestätigten Anwendungen und Umgebungsbedingungen zu verwenden. Der Einbau einer
BKE-AZ nach DIN VDE 0603-3-2 ohne Klemmendeckel und Abdeckungen ist nur in Frontab-
deckungsschränken nach DIN VDE 0603-1 erlaubt, die die Schutzklasse II und Schutzart
durch ihre Frontabdeckung sicherstellen. Der Plombierbolzen des Zählers ist auch bei der
Montage ohne Klemmendeckel in die Plombierposition zu drehen.
pozidrive PZ 1
Gefahr!
Mögliche Lebensgefahr durch elektrischen Schlag.
pozidrive PZ 2
Durch eine unzulässige Verschmutzung kann es zur Spannungsverschleppung
kommen. Ein elektrischer Schlag kann zum Tod führen.
■
■
4 mm Die wichtigsten technischen Daten
Bemessungsspannung U
Bemessungsstromstärke I
Anschließbare Leitungen:
- Große Klemme: CU-Leitung starr
oder flexibel mit Adernendhülse
- Kleine Klemme: CU-Leitungen starr oder flexibel mit Adernendhülsen von
KU11LHE
Einbau und Montage von elektrischen Betriebs mitteln dürfen nur durch eine
Elektrofachkraft oder durch eine elektrisch unterwiesene Person erfolgen.
BKE darf nicht zum betriebsmäßigen Schalten und Trennen unter Last
verwendet werden, auch nicht in Verbindung mit der Blindplatte KU40XXE.
Vor Beginn der Montage ist die Elektroanlage unter Beachtung der
5 Sicherheits regeln spannungsfrei zu schalten.
Die Überbrückungsstellung ausschließlich zur kurzzeitigen Überbrückung
(max. 15 min) der Außenleiter bei einem Zählerwechsel verwenden.
Spannungsverschleppung unbedingt vermeiden.
Mindestens den Schutzgrad IP 30 einhalten.
:
n
:
n
KU3XAHE
AC 400 V
63 A
2
4 – 25 mm
4 – 16 mm 2
1 – 2,5 mm 2
KU3XBHE
Ø 1
E N
O B
3 x
