hager HZI855 Kurzanleitung Seite 3

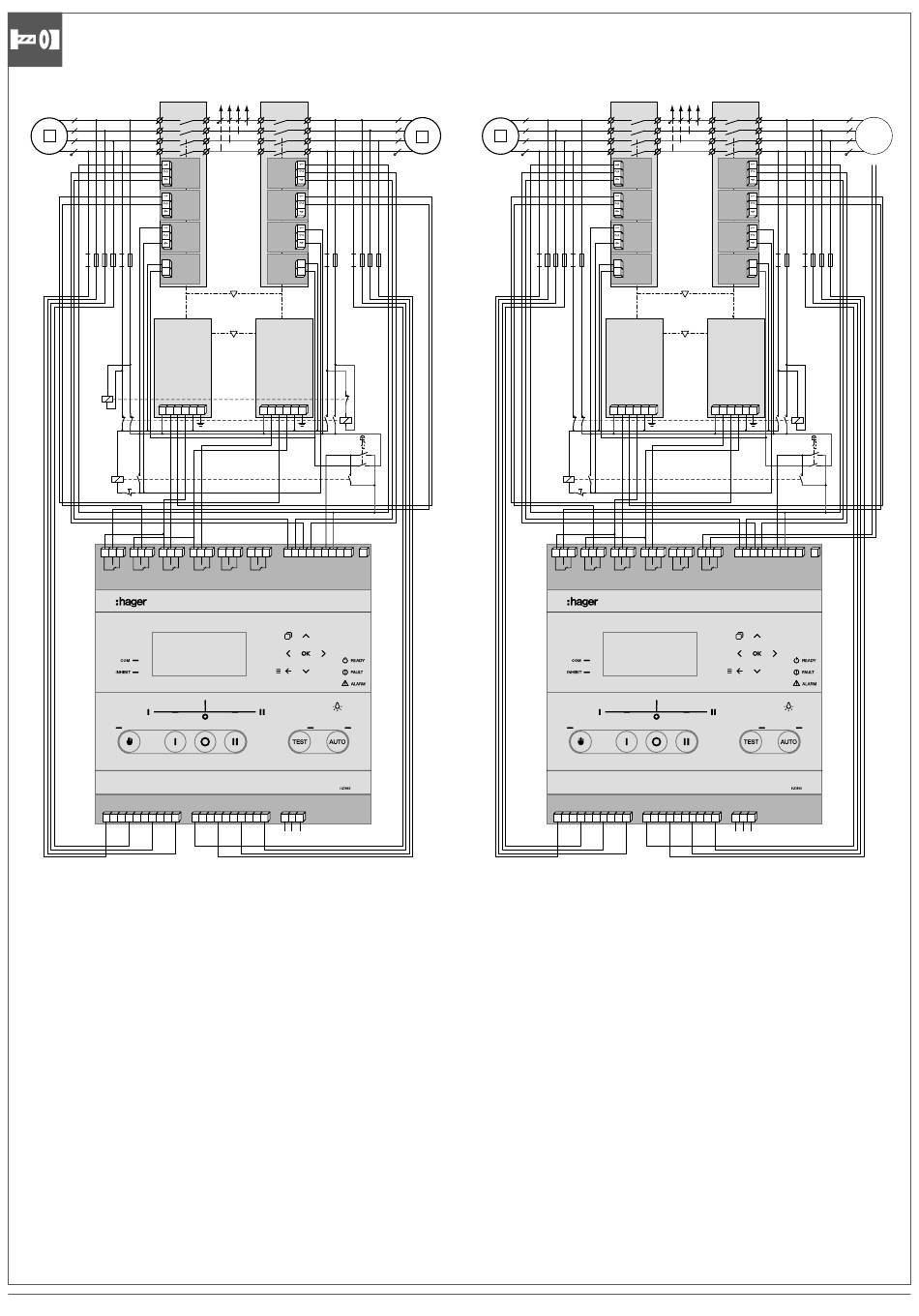

HZI855 mit MCCB
für Netz/Netzanwendungstypen
MCCB 1
230/400 V
L1
L2
1
L3
N
HXA021H
AX contact
230 Vac
HXA021H
AX contact
230 Vac
HXA024H
AL contact
230 Vac
1 A 6 A
HXA004H
Shunt trip
230 Vac
Motor 1
230 Vac
supply
HXx042H
P1 OFF ON C P2 E
ESC126 ESC427
ESC225 ESC427
Acknowledgment
11 14 12 21 24 22 31 34 32
OUT 1 OUT 2 OUT 3
SOURCE 1
N L3 L2 L1
Hinweis: Die angegebenen Referenzen werden für MCCB x250/P250 und
x630/P630 verwendet.
Standardkonfiguration für Ein- und Ausgänge für den "Unterbrecher"
-Modus:
IN1: Leistungsschalter 1 ist eingeschaltet
IN2: Leistungsschalter 2 ist auf Position Ein
IN3: Leistungsschalter 1 ist ausgeschaltet
IN4: Leistungsschalter 2 ist ausgeschaltet
IN5: Leistungsschalter 1 befindet sich in Position TRIP
IN6: Not-Aus
OUT1: Befehl zum Schließen von Unterbrecher 1
OUT2: Befehl zum Schließen von Unterbrecher 2
OUT3: Befehl zum Öffnen von Unterbrecher 1
OUT4: Befehl zum Öffnen von Unterbrecher 2
OUT5: KEINE
OUT6: Befehl zum Starten des Aggregats
03
MCCB 2
HXA021H
AX contact
230 Vac
HXA021H
AX contact
230 Vac
HXA024H
AL contact
230 Vac
6 A
HXA004H
Shunt trip
230 Vac
mechanical
interlock
Motor 2
electrical
230 Vac
interlock
supply
HXx042H
P1 OFF ON C P2 E
ESC427 ESC427
emergency
stop
41 44 42 51 54 52 61 64 62 71 72 73 74 75 76 70 82 81
IN1 IN2 IN3 IN4 IN5 IN6 COM + -
USB
INPUTS
OUT 4 OUT 5 OUT 6
SOURCE 2 RS485
NC - +
N L3 L2 L1
HZI855 mit MCCB
für Netz- / Aggregat-Anwendungstyp
230/400 V 230/400 V
L1 L1
L2 L2
1
2
L3 L3
N
N
1 A
ESC225 ESC427
Acknowledgment
11 14 12
Diese Konfiguration wird mit Quelle I als Prioritätsquelle definiert.
Dieses Diagramm deckt die meisten Anwendungsfälle ab. Die Ein- und
Ausgänge sind für diese Installation standardmäßig konfiguriert. Die
Aktionen des Controllers sind:
- Bei Neutralverlust von Quelle I: Die Unterspannungsspule löst den
Leistungsschalter für Quelle I aus und macht es nicht verfügbar
(ALarm-Kontakt an Eingang 5), auf Sekundärquelle II umzuschalten.
- Bei Auslösung über den Not-Aus-Taster: Die Unterspannungsspule
löst den Leistungsschalter der Quelle I aus und macht ihn nicht
verfügbar (ALarm-Kontakt an Eingang 5), ABER der Regler schaltet
auf "Total Inhibition" (Eingang 6 aktiviert). Dies bedeutet, dass die Last
ohne manuellen Eingriff in die Steuerung nicht mehr versorgt wird, um
diesen Fehler zu bestätigen.
Nach der Bestätigung wechselt die Steuerung zur Prioritätsquelle I,
falls verfügbar, andernfalls zur Sekundärquelle II.
MCCB 1 MCCB 2
HXA021H HXA021H
AX contact AX contact
230 Vac 230 Vac
HXA021H HXA021H
AX contact AX contact
230 Vac 230 Vac
HXA024H HXA024H
AL contact AL contact
230 Vac 230 Vac
1 A 6 A
HXA004H HXA004H
Shunt trip Shunt trip
230 Vac 230 Vac
mechanical
interlock
Motor 1 Motor 2
electrical
230 Vac 230 Vac
interlock
supply supply
HXx042H HXx042H
P1 OFF ON C P2 E P1 OFF ON C P2 E
21 24 22 31 34 32 41 44 42 51 54 52 61 64 62
OUT 1 OUT 2 OUT 3 OUT 4 OUT 5 OUT 6
SOURCE 1 SOURCE 2
N L3 L2 L1 N L3 L2 L1
230/400 V
L1
L2
GE
2
L3
N
Start
6 A 1 A
ESC427 ESC427
emergency
stop
71 72 73 74 75 76 70 82 81
IN1 IN2 IN3 IN4 IN5 IN6 COM + -
USB
INPUTS
RS485
NC - +
