4.4 Bereichsbelegungsübersicht ....................................16 1. Allgemeine Informationen Die Zentrale RFZ050D ist für den Brandschutz in Gebäuden bestimmt, die nach DIN 14675 nicht als Wohngebäude oder Sonderbau eingestuft werden (kleine Verwaltungsgebäude, Schulen, Kindergärten- und horte, Altersheime, Hotels (weniger als 60 Betten) oder andere besondere Wohnformen).

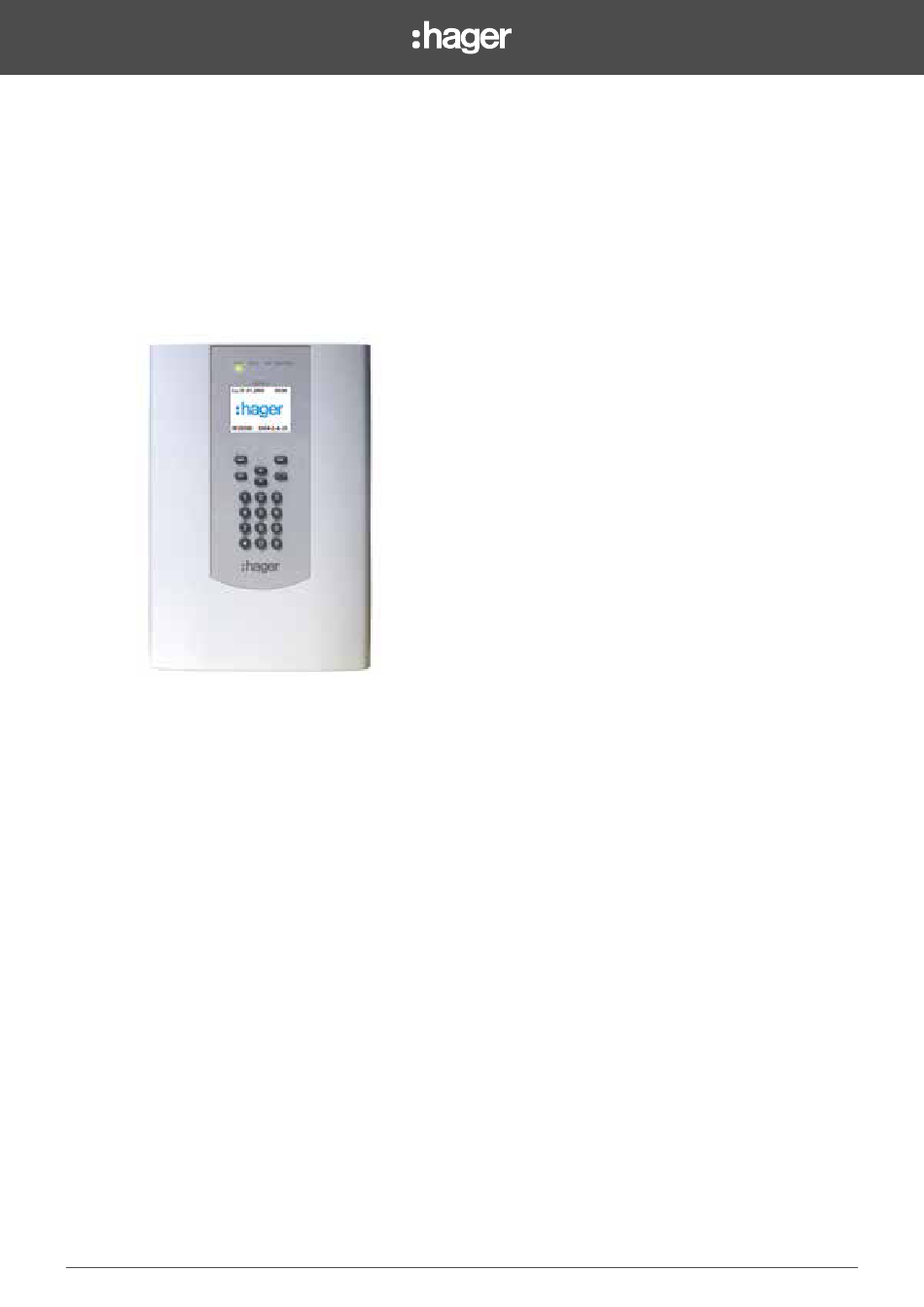

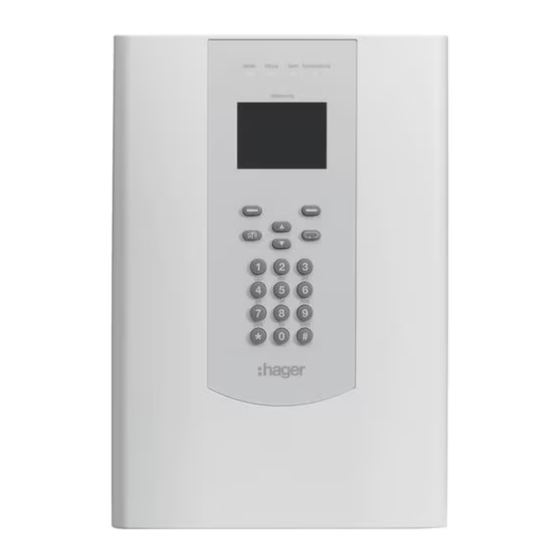

• Bedienung der Code-Einrichtung Die Bedienung erfolgt: - über Menüs mit Hilfe der 4 Bedientasten, wie bei einem Smartphone. Die Eingabe des Zugangscodes erfolgt über die Zifferntasten. Bild 1: Frontansicht Bedienteil • Zur Bedienung des Bedienteils benötigen Sie Ihren persönlichen Zugangscode. •...
3. Bedienfunktionen Bedienteil 3.1 Menü-Übersicht Hinweis: Zur Bedienung des Bedienteils benötigen Sie Ihren persönlichen Zugangscode. Bitte zuerst Ihren Zugangscode eingeben! Mit den Tasten gelangt man in den nächsten Menüpunkt. Im jeweiligen Menü kann auch ein direktes Anwählen mittels Eingabe einer Zahl möglich Code eingeben sein - in diesem Fall erscheint zusätzlich 1 2 3...
3.2 Meldungen anzeigen & löschen Liegen Alarm- oder Störungsmeldungen von einem eingelernten Funkteilnehmer vor, wird dies im Display angezeigt. Mit Hilfe von “Weiter” kann die Liste der Meldungen aufgerufen und alle Meldungen angezeigt werden. In der Liste ist jeder Melder aufgeführt, der seit dem letzten Rücksetzen eine Alarm- oder Störungsmeldung gesendet hat. Die Meldungen können, sobald die Meldungsursache behoben wurde, im Menü...
3.2.2 Meldungen löschen (Alarm zurücksetzen / Störung) Alarme und Störungen werden im Display angezeigt. Die jeweilige Ursache kann wie nachfolgend überprüft und «gelöscht» (zurückgesetzt) werden. • Alarmmeldungen werden zuerst anzeigen und löschen, dann werden die Störungsmeldungen angezeigt • Wenn keine Alarmmeldungen vorliegen, Störungsmeldungen direkt auf dem Bildschirm angezeigt wird (s. “Störung löschen”...
3.3 Deaktivierung Ist irgend ein Bereich oder irgend ein Melder deaktiviert, dann wird dies von der Zentrale permanent via LED und in der Liste der Deaktivierungen angezeigt. • Benutzer muss berechtigt sein • Umschaltung wird in History protokolliert. Hinweis: Zum Aufruf “Codeeingabe” beliebige Taste drücken Bei falscher Codeeingabe mit Funktion “Radieren”...
3.5 LED-Test Im Menu “LED-Test” kann die ordnungsgemäße Funktion der Leuchtdioden am Bedienteil überprüft werden. Hinweis: Zum Aufruf “Codeeingabe” beliebige Taste drücken Bei falscher Codeeingabe mit Funktion “Radieren” löschen. Menü Nach korrekter Codeeingabe erscheint “Dea ktivierung”. Mit der Taste bis “LED-Test” tippen. Wählen Zurück mit Taste...
3.6 PIN-Code ändern Der Benutzercode ist der Schlüssel zur Bedienung bestimmter Menus der Zentrale. Es empfiehlt sich, den Zugangscode (PIN) keinem Dritten zugänglich zu machen. Hinweis: Zum Aufruf “Codeeingabe” beliebige Taste drücken Bei falscher Codeeingabe mit Funktion “Radieren” löschen. Menü Nach korrekter Codeeingabe erscheint “Deaktivierung”.
3.7 History anzeigen In der History werden alle «Ereignisse», wie z.B. Alarme und Störungen, mit Datum und Zeit aufgezeichnet. Hinweis: Zum Aufruf “Codeeingabe” beliebige Taste drücken Bei falscher Codeeingabe mit Funktion “Radieren” löschen. Menü Nach korrekter Codeeingabe erscheint “Deaktivierung”. Deaktivierung Zurück Mit der Taste bis “History anzeigen”...
3.8 Systemstatus übertragen - Nur sofern ein Übertragungsgerät in der Zentrale installiert ist Wartungswahlfolge den Systemstatus übertragen. Hinweis: Zum Aufruf “Codeeingabe” beliebige Taste drücken Bei falscher Codeeingabe mit Funktion “Radieren” löschen. Menü Nach korrekter Codeeingabe erscheint “Deaktivierung”. Mit der Taste bis “Syst emstatus übertragen”...
3.9 Manueller Alarm Möglichkeit einen Übungsalarm auszulösen: • Benutzer muss entsprechend berechtigt sein • Sind keine Melder im Alarmzustand, kann ein Übungsalarm ausgelöst werden. Dieser wird in der History protokolliert. Hinweis: Zum Aufruf “Codeeingabe” beliebige Taste drücken Bei falscher Codeeingabe mit Funktion “Radieren” löschen. Menü...
3.10 Tag/Nacht Betrieb Nutzer kann direkt über die Menütasten zwischen Tag- und Nacht-Betrieb umschalten: • Benutzer muss berechtigt sein • Entsprechend der Melderkonfiguration sind dann nur die entsprechend konfigurierten Melder aktiv • Das Menü ist nur sichtbar, wenn bei den Brandeinstellungen der Tag/Nacht Betrieb aktiviert wurde •...
4. Anhan 4.1 Das Funk-Übertragungsverfahren Die Zentrale verwendet ein dynamisches Frequenzwechselverfahren über insgesamt 24 Kanäle. Das besondere technische Merkmal ist, dass diese Kanäle auf zwei Funkbändern (434 MHz und 868 MHz) verteilt sind. Ein spezielles Analyseverfahren stellt fest, ob ein Übertragungskanal verfügbar ist oder nicht. Ist ein Kanal nicht verfügbar wird auf einen anderen Kanal gewechselt.
